27 Pumpenkopf 505L
Um dem Pulsationseffekt entgegenzuwirken, der bei einigen Schlauchpumpen
auftreten kann, hat Watson-Marlow das Prinzip des versetzten Doppelschlauchbetts
entwickelt. Dieses Schlauchbett bewirkt eine Phasenverschiebung zwischen den
beiden Schläuchen und führt den Förderstrom dann phasenverschoben wieder
so zusammen, dass ein Förderimpuls des einen Kanals auf eine Fördersenke des
anderen Kanals trifft.
Der Pumpenkopf 505L besitzt sechs Edelstahlrollen und eignet sich für Silikon-
und Marprene-Schläuche mit einem Innendurchmesser bis 9,6 mm und einer
Wandstärke bis 2,4 mm.
Für die meisten Dosier- und pulsationsarmen Anwendungen eignen sich Doppel-Y-
Schlauchelemente von Watson-Marlow, die auf die korrekte Länge vorgeformt sind,
um eine präzise Zusammenführung des Förderstroms und damit eine möglichst
pulsationsarme Förderung sicherzustellen.
Falls Sie diese speziellen Doppel-Y-Schlauchelemente nicht einsetzen
möchten, steht Ihnen ein Satz mit sechs Schlauchklemmen zur Verfügung, die es
ermöglichen, den Pumpenkopf entweder mit Doppeleinlass-(Saug-)schläuchen oder
als (völlig kanalgetrennten) Zweikanal-Präzisionspumpenkopf zu verwenden.
27.1 Pumpenkopf 505L – Aus-und Einbau
Trennen Sie die Pumpe grundsätzlich von der
Netzstromversorgung, bevor Sie die Abdeckung
öffnen oder irgendwelche Positionierungs-, Ausbau-
oder Wartungsarbeiten durchführen.

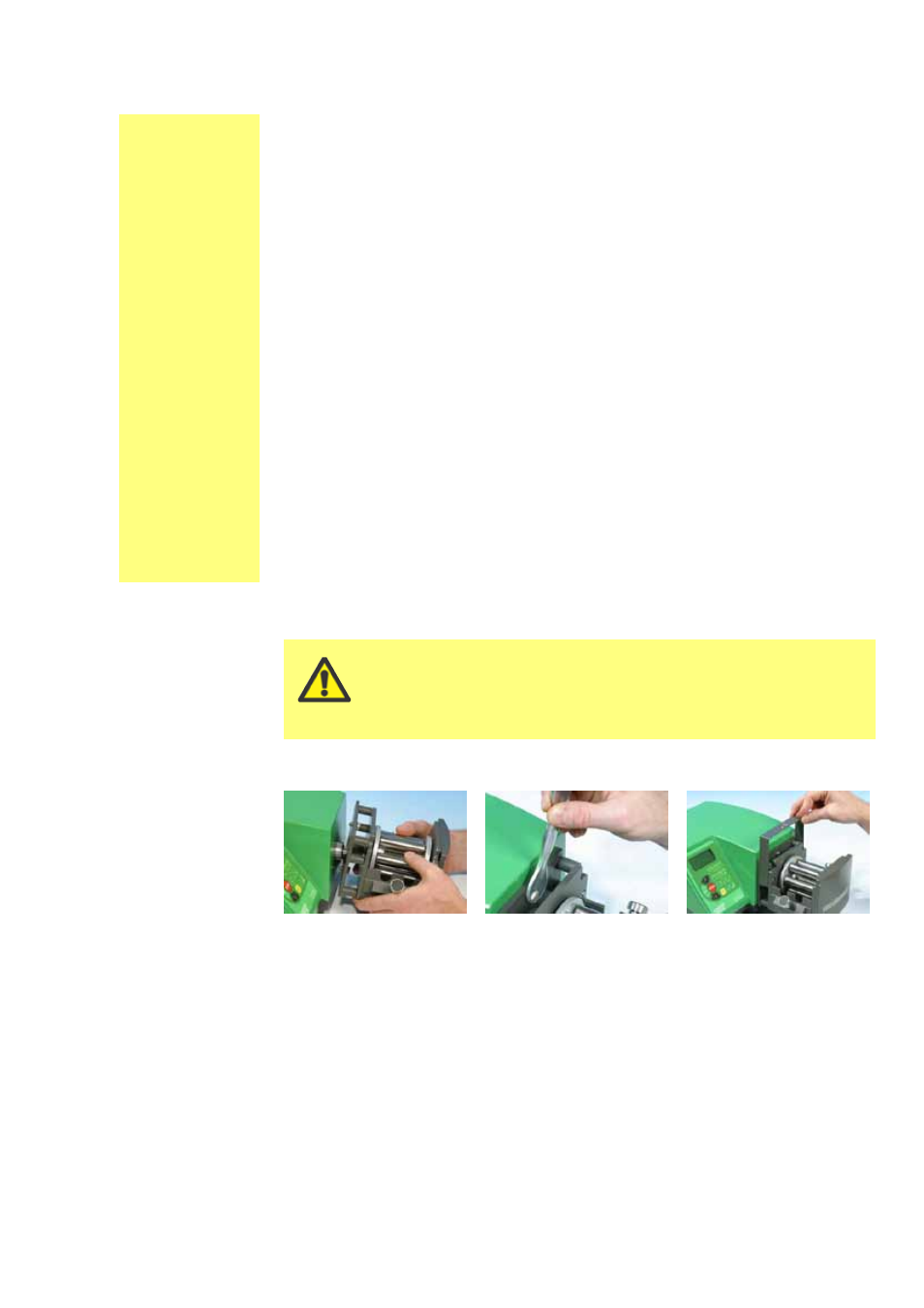

Ein- und Ausbauen des Pumpenkopfs
l Fetten Sie den Mitnehmer der Antriebswelle mit Schmierfett. Richten Sie den
Pumpenkopf mittig auf der Vorderseite des Antriebs aus und drehen Sie den
Rotor dann von Hand, bis die geschlitzte Rotorwelle in den Mitnehmer der
Antriebswelle eingreift. Richten Sie die beiden unverlierbaren Halteschrauben
auf die obere und untere Bohrung auf der Antriebsvorderseite aus.
l Verwenden Sie einen 10-mm-Gabelschlüssel, um die Halteschrauben mit einem
Anzugsmoment von 3 Nm festzuziehen.
l Bringen Sie den Adapterschutzdeckel über der Rückseitenplatte des
Pumpenkopfs und den Köpfen der unverlierbaren Halteschrauben in Einbaulage.
Drücken Sie ihn nach unten, bis er hörbar einrastet.
l Gehen Sie in umgekehrter Reihenfolge vor, um den Pumpenkopf auszubauen.
