Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 66

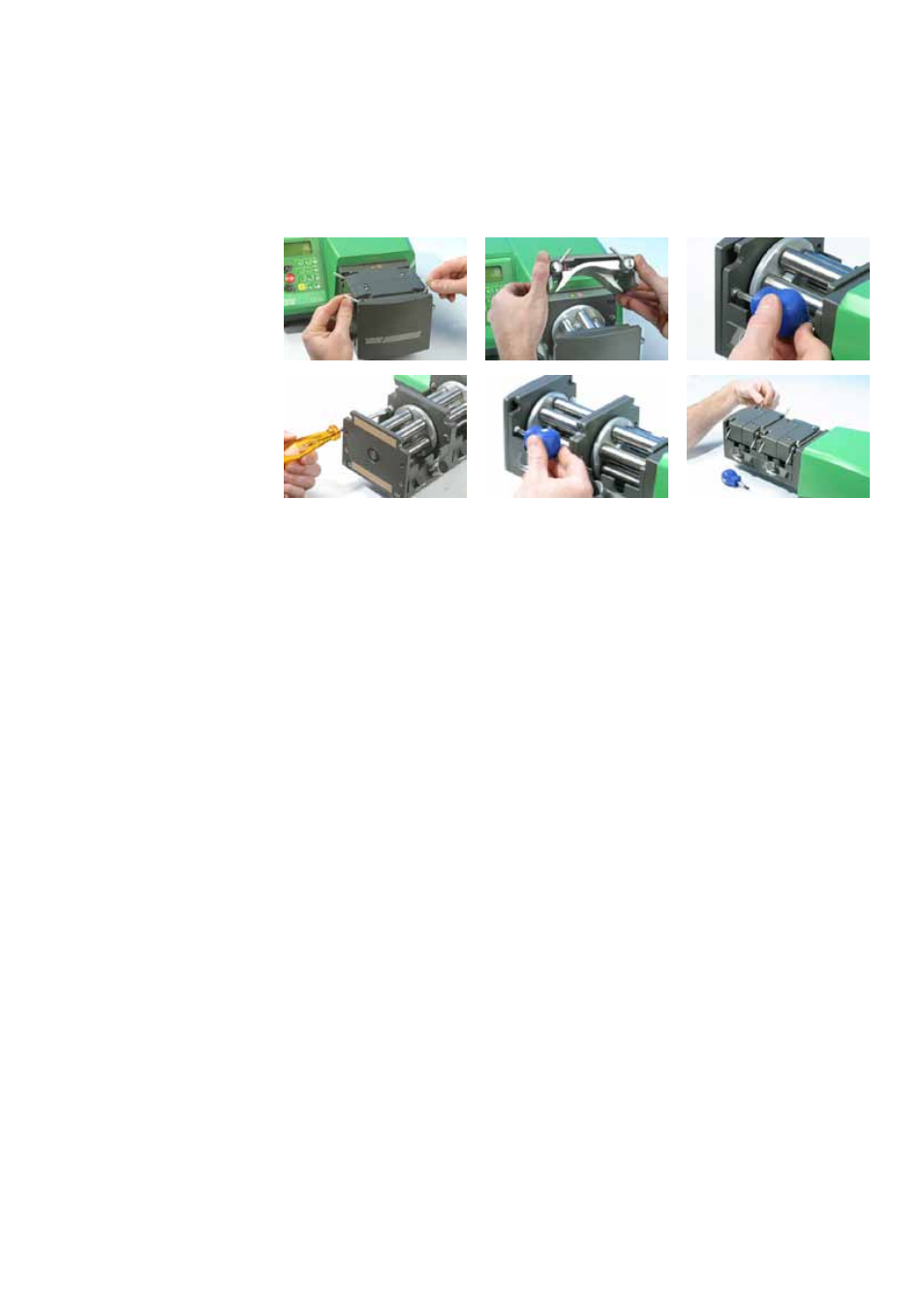

Einbauen eines Erweiterungspumpenkopfs
Die Vorderseite des Pumpenkopfs 505L ist mit einer Abdeckplatte verkleidet, die
mit zwei Schrauben befestigt ist. Diese Abdeckplatte muss entfernt werden, bevor
ein zweiter Pumpenkopf montiert werden kann.
l Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
l Drehen Sie die beiden Schrauben heraus, mit denen die Abdeckplatte auf der
Vorderseite des bereits montieren Pumpenkopfs befestigt ist. Hierfür eignet sich
am besten ein kurzer Pozidriv-Schraubendreher. Nehmen Sie die Abdeckplatte
ab.
l Schmieren Sie den vorstehenden Wellenmitnehmer auf der Rückseite des
Erweiterungspumpenkopfs sowie den Schlitz auf der Vorderseite des bereits
montierten Pumpenkopfs. Richten Sie den Erweiterungspumpenkopf so aus, dass
Mitnehmer und Schlitz ineinander eingreifen, und richten Sie dann das Gehäuse
des Erweiterungspumpenkopfs auf das Gehäuse des ersten, bereits montierten
Pumpenkopfs aus. Drehen Sie auf jeder Seite des Erweiterungspumpenkopfs
eine der beiden mitgelieferten Befestigungsschrauben ein und ziehen Sie sie
fest. Befestigen Sie die Abdeckplatte mit den beiden Befestigungsschrauben,
die Sie aus dem bereits montierten Pumpenkopf
herausgedreht haben, am Erweiterungspumpenkopf.
l Setzen Sie das jeweilige Schlauchbett ein und befestigen Sie es, indem Sie die
Spannhebel nach unten klappen.
