6.3 Anschluss der dezentrierten Einheit
Schließen Sie die Verkabelung gemäß Angaben im Abs. 5.2 an. Jedes Kabel muss an die vorgesehene Anschlussbuchse an der dezentrierten Einheit
geschlossen werden.
Sollten sie sich nur schwer einstecken lassen, das Einfügen nicht forcieren, sondern erst die Übereinstimmung mit der
angegebenen Postion überprüfen.

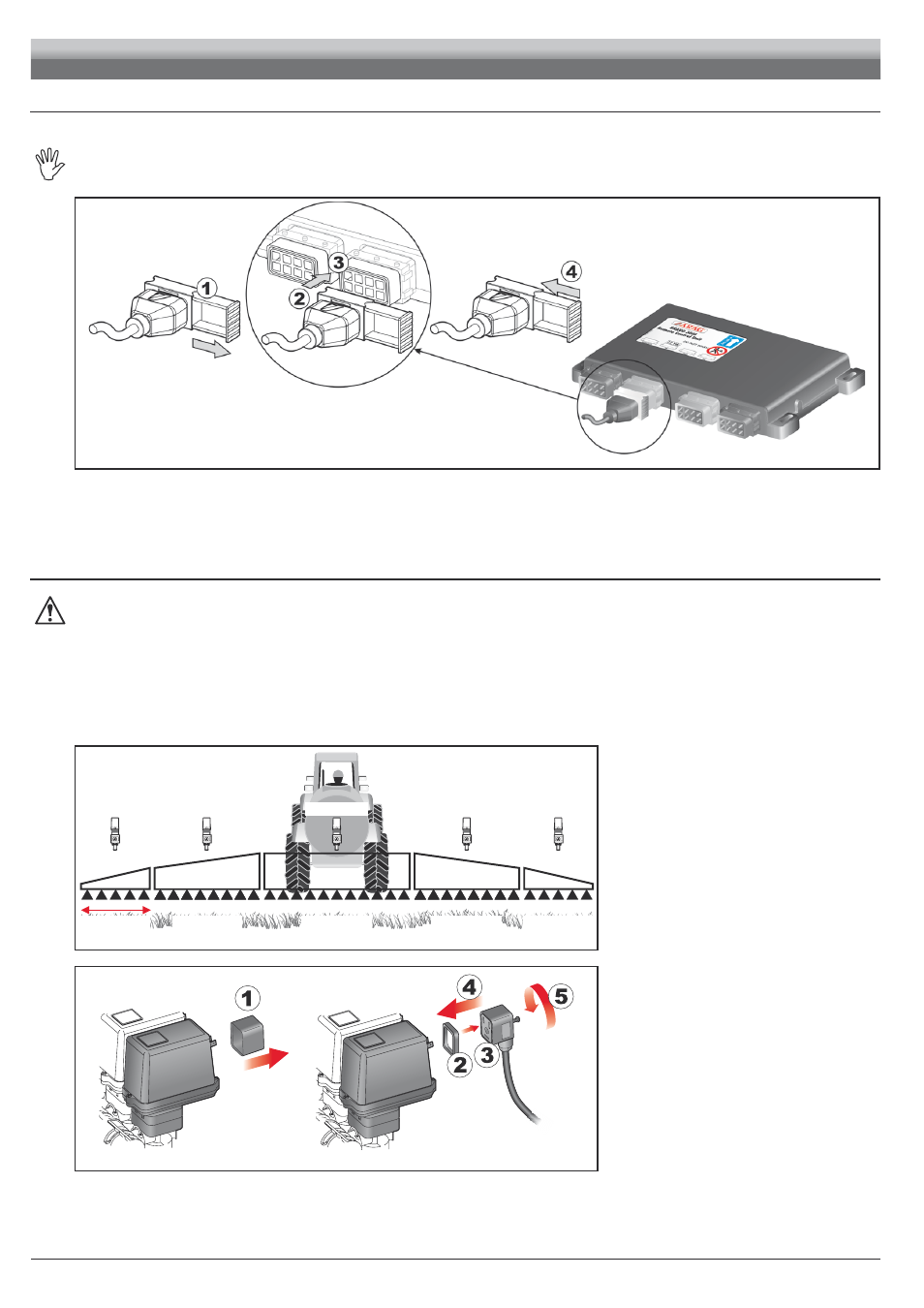

Abb. 10
• Öffnen Sie den Steckerschlitten ( 1 , Abb. 10).
• Setzen Sie den Stecker ( 2 ) an der Anschlussbuchse ( 3 ) an und drücken Sie ihn ein: Beim Einfügen darauf achten, dass die elektrischen Kontakte
nicht verbogen werden.
• Schließen Sie nun den Schlitten (
4 ) wieder bis er vollständig zum Einrasten gekommen ist.
6.4 Anschluss an die Ventile der Regelarmatur
• Der sequentiell gesteuerte Computer ist nur funktionstüchtig, wenn er an 3-Wege-Ventile geschlossen ist.
Verwenden Sie ARAG-Ventile: sollte es zu Schäden kommen, die sich aus dem Einsatz ungeeigneter oder nicht aus der
Produktion der ARAG stammender Ventile ergeben, kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
ARAG haftet nicht für Schäden an Geräten, Personen oder Tieren, die aus einer Nichtbeachtung der zuvor gegebenen
Beschreibungen resultieren.
• Alle zu den Ventilen reichenden Verbindungsstecker müssen vor ihrem Anschluss mit einer entsprechenden Abdichtung
versehen werden (Abb. 12).
• Die korrekte Anordnung der Abdichtung überprüfen, so dass Wasserinfiltrationen während des Einsatzes der Regelarmatur
vermieden werden können.
Teilbreit 1 Teilbreit 2 Teilbreit 3 Teilbreit 4 Teilbreit 5
Ventil 1 Ventil 2 Ventil 3 Ventil 4 Ventil 5
Abb. 11
Der Stecker 1 muss das Ventil ansteuern, das
seinerseits mit der Gestängeteilbreite 1 verbunden
ist.
Den „Stecker 1” an das „Ventil 1” schließen, dann
alle weiteren Stecker in steigender Nummer, von
links nach rechts, anschließen:
die Teilbreite 1
befindet sich vollkommen links, wenn man die
Maschine von hinten betrachtet (Abb. 11).
Abb. 12
Die Stecker, den im Hauptmontageschema der sich
in Ihrem Besitz befindlichen Anlage angegebenen
Zeichen gemäß an die jeweiligen Ventile schließen
(Abs. 5.1 Empfohlenes Anlagenlayout)
• Die Schutzkappe ( 1, Abb. 12) vom elektrischen
Ventil abnehmen.
• Die Dichtung (
2) ausrichten, indem man sie auf den
Stecker ( 3) fügt, dann den Stecker durch Eindrücken
bis auf Anschlag ( 4) anschließen: beim Einführen
darauf achten, dass die elektrischen Kontakte
am Ventil nicht verbogen werden.
• Die Schraube (
5) bis zur kompletten Feststellung
anziehen.
