39

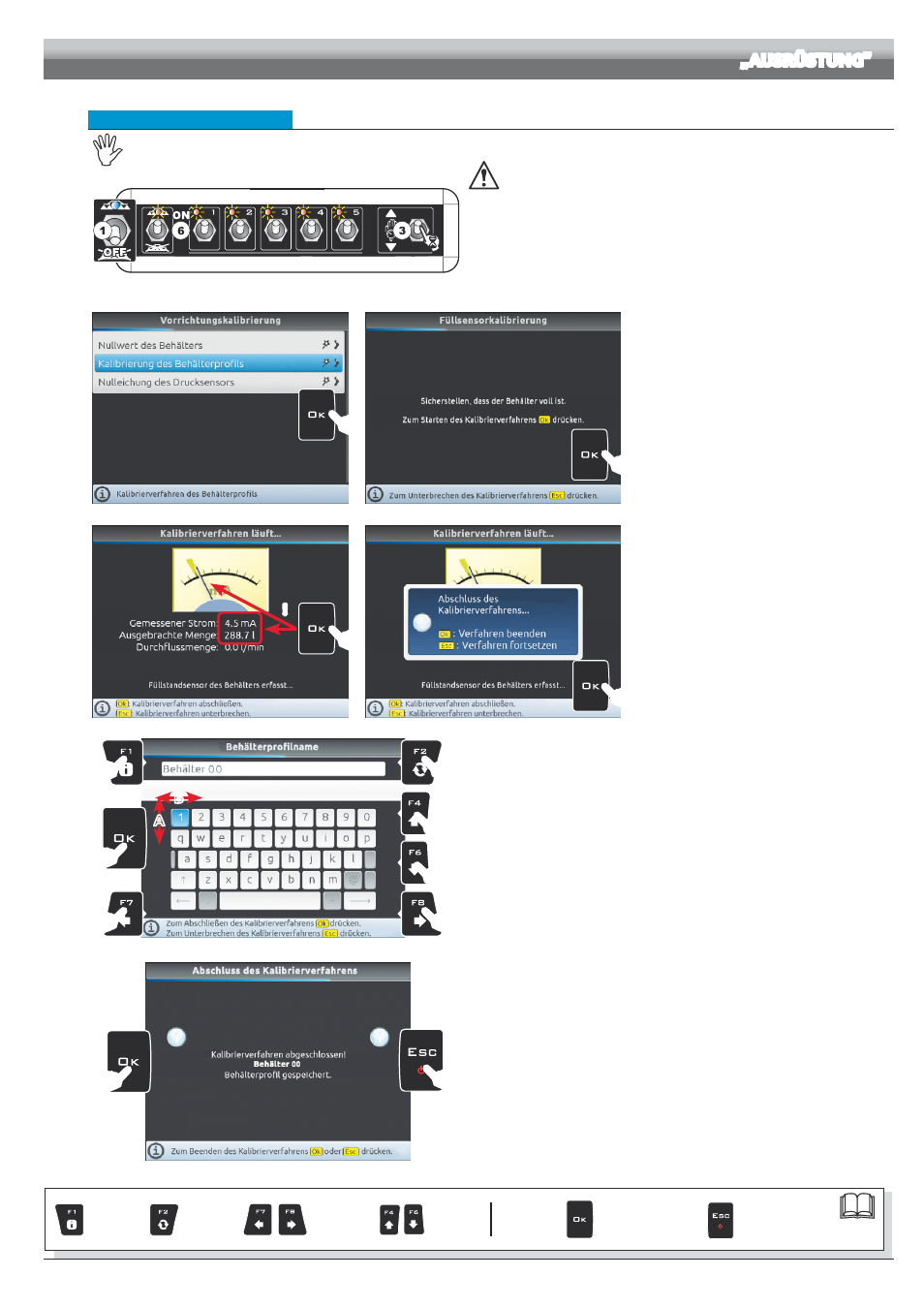

• Kalibrierung des Behälterprofils
Die Kalibrierung des Behälterprofils ist NUR möglich, wenn an der Anlage ein Durchflussmesser installiert wurde (Abs.10.1.2).
Abb. 126
Vor dem Starten des Verfahrens nachstehende Arbeitsschritte umsetzen:
1 Vergewissern Sie sich, dass sich der Hauptwechselschalter in der Position OFF
(Abb. 126) befindet.
2 Befüllen Sie den Behälter mit sauberem Wasser OHNE ZUSATZ CHEMISCHER
STOFFE. Der Behälter muss vollständig gefüllt sein.
Kontrollieren Sie anhand einer Sichtkontrolle, dass der Füllstand erreicht wurde.
3 Regulieren Sie die Ausbringung auf den Maximalwert und halten Sie dazu den
Wechselschalter des Regelventils gedrückt (Abb. 126, hierzu werden circa 7 Sek.
erforderlich sein).

4
Abb. 127

5
Abb. 128
4 Wählen Sie die Angabe Kalibrierung des
Behälterprofils (Abb. 127) und drücken Sie OK .
Die Kalibrierung startet.
5 Die Meldung auf Abb. 128 erscheint auf dem
Display: Führen Sie die angegebenen Anleitungen
aus und drücken Sie dann
OK , um den Vorgang zu
starten.
6 Starten Sie die Spritzanlage: öffnen Sie alle
Teilbreiten und daraufhin die Hauptsteuerung
(Abb. 126, Wechselschalter in Position
ON).

7
!
Abb. 129

8
Abb. 130
Am Display werden die ausgebrachte Wassermenge
und der Fortschritt der Kalibrierung in Echtzeit
angezeigt (Abb. 129).
7 Nachdem das im Behälter befindliche Wasser
verbraucht wurde, können Sie den Vorgang durch
das Drücken der Taste
OK beenden:
Die Erfassung des Füllstandsensors muss unter
4,5 mA liegen und es müssen mindestens 10
Liter abgegeben worden sein.
8 Drücken Sie erneut OK , um das Behälterprofil zu
speichern: Es erscheint die Bildschirmseite für die
Namenseingabe (Abb. 131).

A

B

B

E

C

D
B
A

A
Abb. 131
9 Geben Sie den Namen ein:
A
Wiederholt drücken, um den einzugebenden Buchstaben zu wählen (AUF / AB).
B
Wiederholt drücken, um den einzugebenden Buchstaben zu wählen (RECHTS / LINKS).
C
Drücken und damit den gewählten Buchstaben bestätigen.
D
Drücken und damit das vor dem Cursor stehende Zeichen löschen
E
OK drücken, um den Namen zu speichern.

11

11
Abb. 132
11 Am Display wird nach dem Speicherverfahren eine Bestätigungsmeldung (Abb. 132)
angezeigt. Drücken Sie
OK oder ESC .
Die Kalibrierung ist abgeschlossen.
FORTSCHRITTLICHE PROGRAMMIERUNG „AUSRÜSTUNG”
Abs.
7.4
Funktion oder
Änderung des
Werts beenden Zugang oder
Änderung des Werts
bestätigen. Durch-
scrollen
(LI / RE) Löschen
gewählter
Buchstabe Daten
erhöhen /
mindern Durch-
scrollen
(AUF / AB) Eingabe
gewählter
Buchstabe
