8

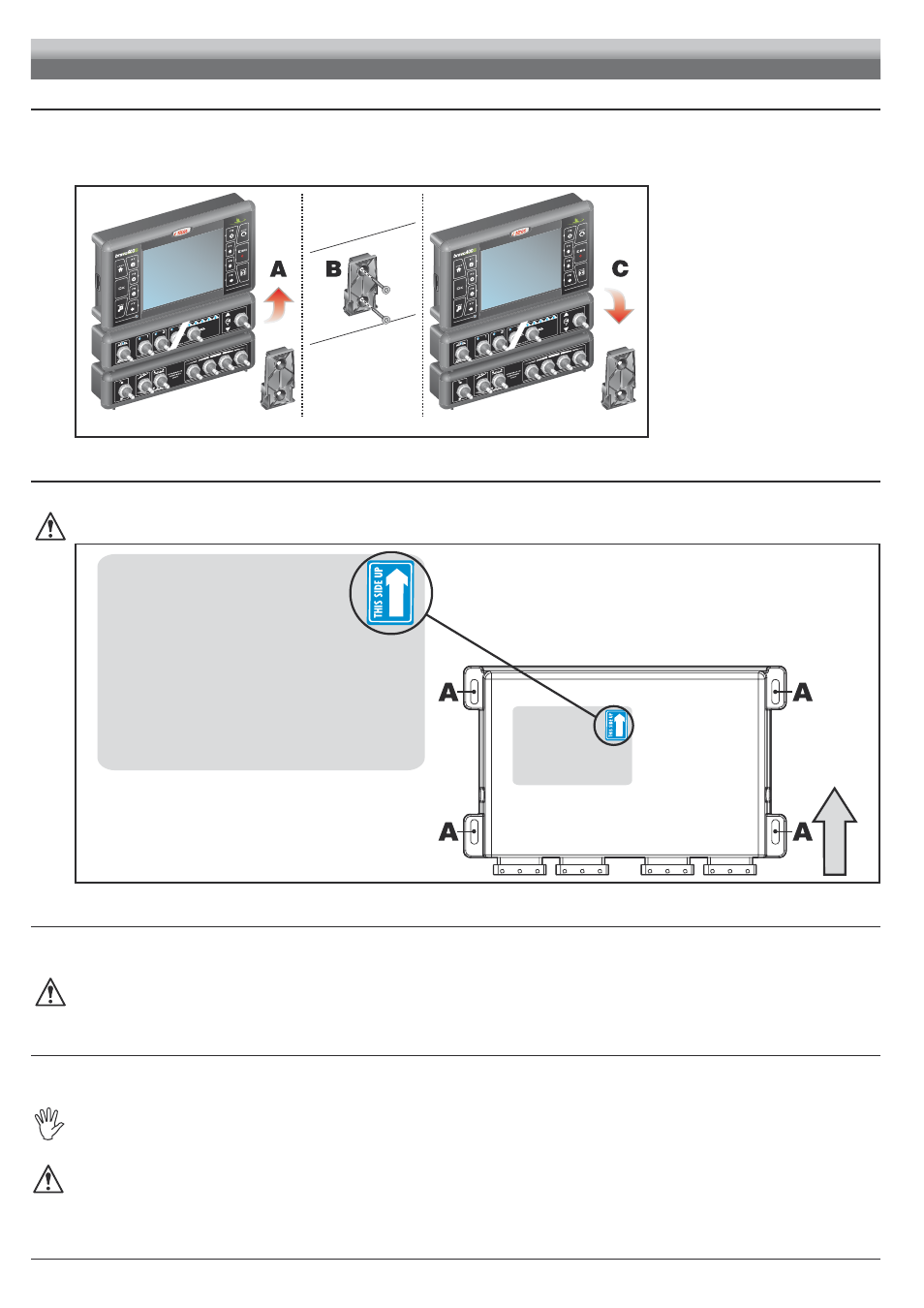

5.3 Befestigung des Montagebügels
Der Monitor muss, nach der Befestigung seines Montagebügels, am gewünschten Punkt angeordnet werden (im vorstehenden Paragraph wird die Bohrschablone
des Bügels dargestellt).
Der Bügel muss aus dem Sitz des Monitors (
A , Abb. 6) herausgezogen und unter Einsatz der mitgelieferten Schrauben b ) befestigt werden.
Nachdem man sich von der perfekten Befestigung des Bügels vergewissert hat, den Monitor in diesen einfügen und bis zum Einrasten ( c ) andrücken.
Abb. 6
5.4 Befestigung der Steuereinheit (RCU)
Die Montagerichtung der Steuereinheit gemäß Angaben der Abb. 7 einhalten (Stecker nach unten gerichtet).
Anderweitige Anordnungen sind nicht zulässig.
Abb. 7
5.5 Anordnung der Regelarmatur
Die Regelarmatur muss unter Anwendung der entsprechend mitgelieferten und bereits an der Gruppe selbst montierten Bügel befestigt werden, die
dabei den in der der Gruppe beiliegenden Betriebsanleitung enthaltenen Angaben gemäß anzuordnen sind.
WICHTIG IST, DASS ALLE IN DER BETRIEBSANLEITUNG DER REGELARMATUR ENTHALTENEN SICHERHEITSREGELN
BEFOLGT WERDEN.
5.6 Anordnung der Hydraulikarmatur
Die Hydraulikarmatur muss an einem Punkt der Maschine befestigt werden, der vor Umwelteinflüssen und den von der Maschine ausgebrachten
Flüssigkeiten geschützt resultiert.
ARAG HAFTET NICHT FÜR SCHÄDEN, EGAL WELCHER NATUR, DIE SICH AUF EINE INSTALLATION DURCH UNERFAHRENES
PERSONAL ZURÜCKFÜHREN LASSEN. IM FALL VON SCHÄDEN AM SYSTEM, DIE SICH AUF EINE FALSCHE INSTALLATION
UND/ODER VERBINDUNGSHERSTELLUNG ZURÜCKFÜHREN LASSEN, WIRD KEINERLEI GARANTIE GELEISTET.
ACHTUNG! SCHLIESSEN SIE AUSSCHLIESSLICH DIE VORGESEHENEN HYDRAULIKARMATUREN AN (SIEHE ARAG
HAUPTKATALOG).
ARAG ÜBERNIMMT KEINERLEI HAFTUNG FÜR SCHÄDEN AM PRODUKT, BETRIEBSSTÖRUNGEN UND DAVON AUSGEHENDEN
GEFAHREN JEGLICHER NATUR, WENN DAS MODUL AN ARMATUREN GESCHLOSSEN WIRD, BEI DENEN ES SICH NICHT UM
DIE ORIGINAL-ARMATUREN ODER UM DIE VON ARAG GELIEFERTEN ARMATUREN HANDELT.
INSTALLATION
