INSTALLATION
6.5 Anschluss der hydraulischen Ventile

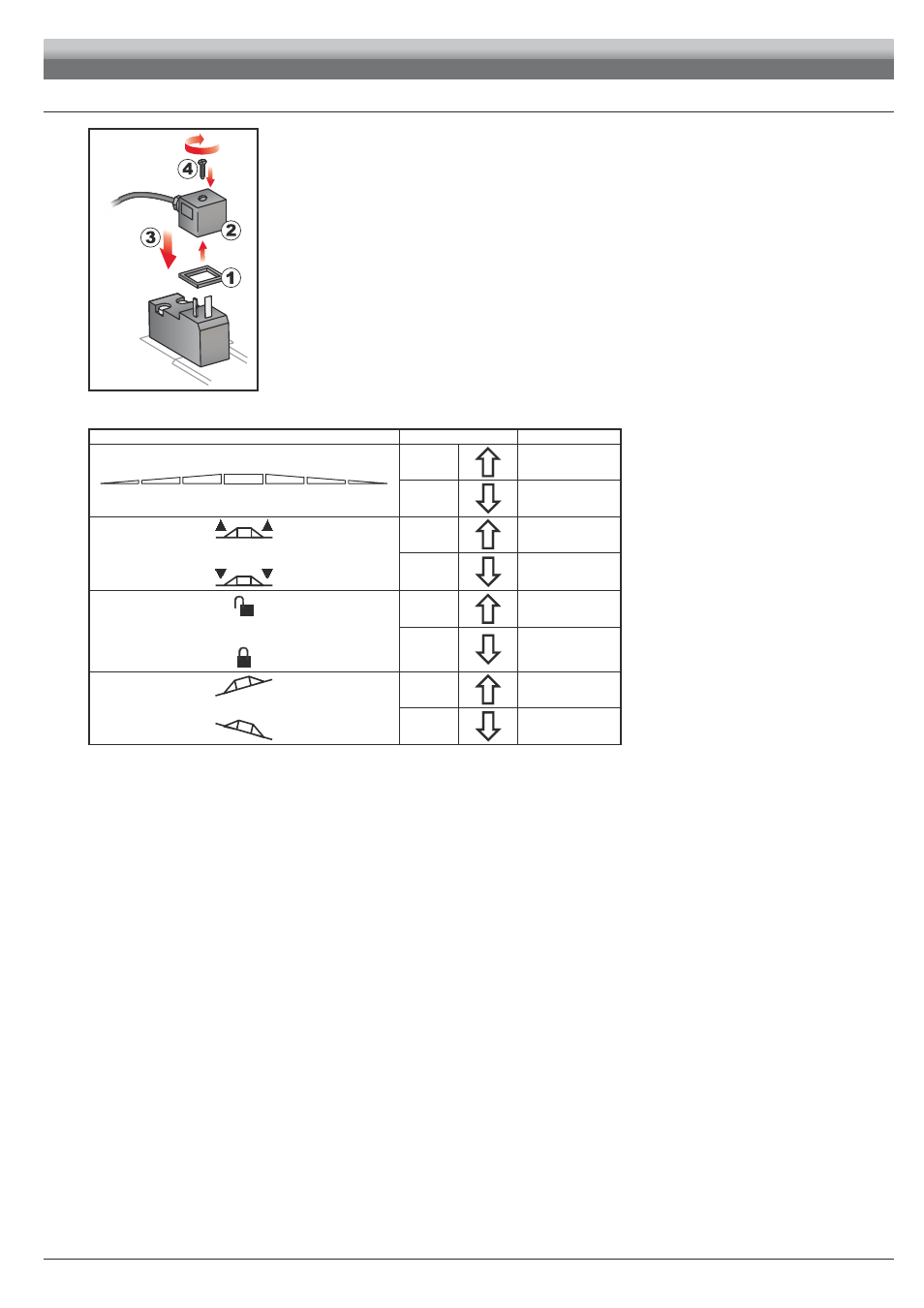

Abb. 13
Bravo 400S kann über die Doppeleffektventile bis zu 9 hydraulische Funktionen ansteuern.
Die Verbinder, den im Hauptmontageschema der sich in Ihrem Besitz befindlichen Anlage angegebenen Zeichen
gemäß an die jeweiligen Ventile schließen (Abs. 5.1).
• Fügen Sie die Dichtung ( 1 ) am Verbinder ( 2 ) an und schließen Sie diesen durch vollständiges Andrücken an ( 3 ):
achten Sie beim Einfügen darauf, dass die elektrischen Kontakte am Ventil dabei nicht verbogen werden .
• Fügen Sie die Schraube (
4 ) in den Verbinder ein und ziehen Sie sie vollständig an.
Nachstehend werden die Einsatzfunktionen der Wechselschalter an der Bedientafel der hydraulischen Funktionen
angegeben.
• Schließen Sie den mit „DD” markierten Verbinder an das Steuerventil und daraufhin, unter Bezugnahme auf die Tabelle, die anderen Verbinder an:
STEUERUNG BEWEGUNG STECKER
Teilbreitenbewegung
1 - 2 - 3 - 4 - 5 - 6
Öffnung 1 ÷ 6 A
Schließung 1 ÷ 6 C
Gestängehöhe
Öffnung AA
Schließung AC
Gestängeblockierung
Öffnung BA
Schließung BC
Gestängenivellierung
Öffnung CA
Schließung CC
