9
6 elektriSche anSchlÜSSe
• Ausschließlich nur die mit den ARAG-Computern gelieferten Verkabelungen verwenden.
• Höchste Aufmerksamkeit darauf richten, dass die Kabel nicht reißen, nicht an ihnen gezogen wird, sie herausgerissen oder
zerschnitten werden.
• Sollte es zu Schäden kommen, die sich aus dem Einsatz ungeeigneter oder nicht aus der Produktion von ARAG stammender
Verkabelungen ergeben, kommt es automatisch zum Erlöschen jeglicher Form von Garantie.
• ARAG haftet nicht für Schäden an Geräten, Personen oder Tieren, die aus einer Nichtbeachtung der zuvor gegebenen
Beschreibungen resultieren.
6.1 Allgemeine Vorsichtsmaßnahmen für eine korrekte Verlegung der Kabel
• Befestigen der Kabel:
- Die Verkabelung so befestigen, dass sie mit keinen sich in Bewegung befindlichen Organen in Berührung kommen kann.
- Die Verkabelung so verlegen, dass es bei deren Verdrehung oder Bewegungen der Maschine nicht zu deren Bruch oder Beschädigung kommen kann.
• Kabelverlegung im Hinblick auf das Vermeiden einer Infiltration von Wasser:

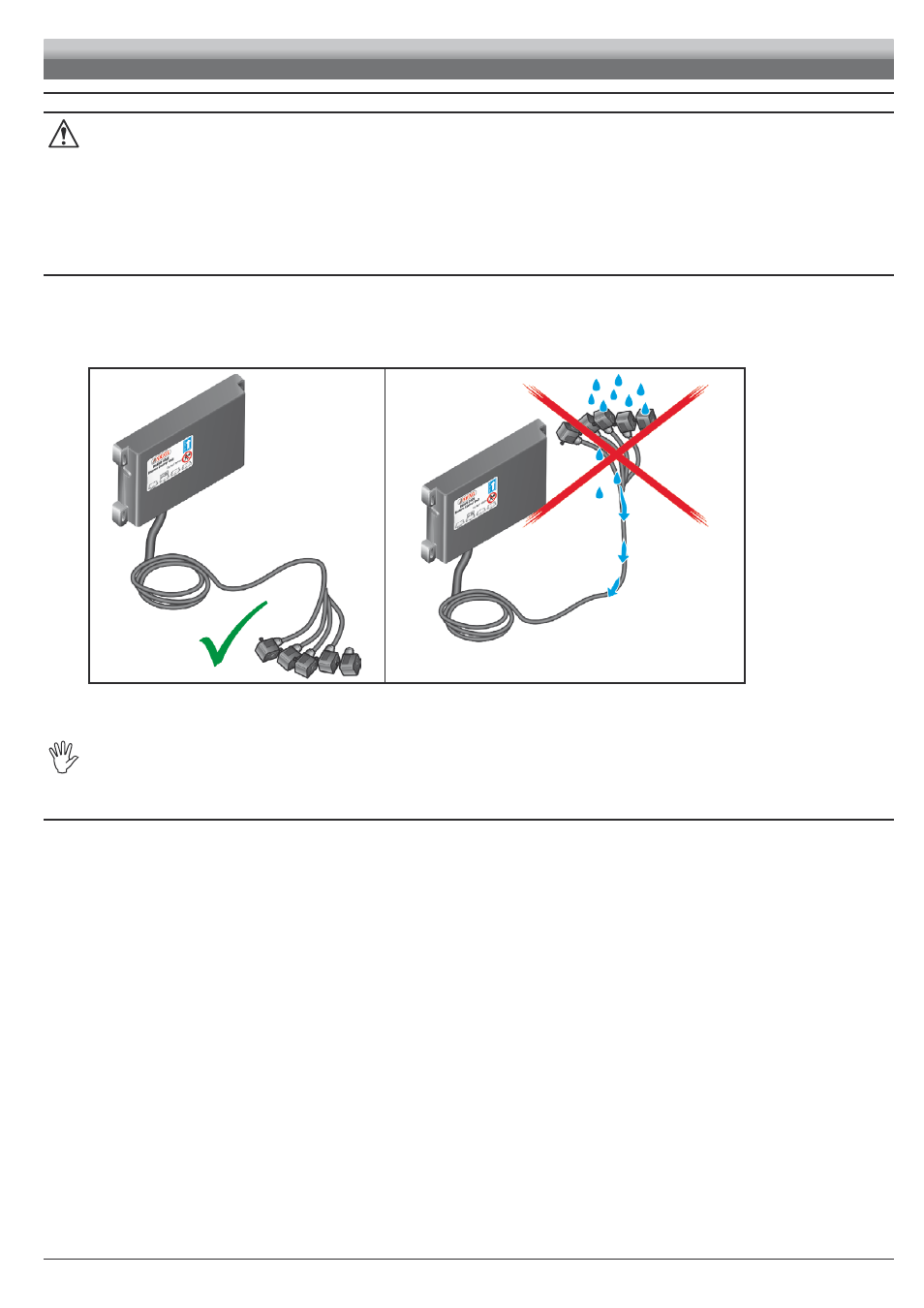

- Die Kabelverzweigungen müssen IMMER nach unten gerichtet werden (Abb. 8).
Abb. 8
Abb. 9
• Einstecken der Kabel an den Anschlusspunkten:
- Das Einkoppeln der Stecker nicht durch übermäßigen Druck oder Verbiegungen erzwingen: die Kontakte könnten dabei beschädigt und die korrekte
Funktion des Computers könnte beeinflusst werden.
AUSSCHLIESSLICH nur die im Katalog angegebenen Kabel und Zubehörteile mit für den vorgesehenen Einsatz geeigneten
technischen Eigenschaften verwenden.
6.2 Anschluss der Wechselschaltertafel
In der Verpackung finden Sie das Kabel für die Verbindung zwischen der Wechselschaltertafel und dem Monitor (Komponente 4 , Abb. 1).
Die Stecker (Anschlusspunkt siehe Abs. 5.2) anschließen und, nachdem man sich von der korrekten Kopplung vergewissert hat, die Überwurfmutter
bis zum Feststellen im Uhrzeigersinn drehen.
INSTALLATION
