5
1 Gefahren und vor der MontaGe zu treffende SchutzMaSSnahMen
Alle Installationsarbeiten müssen bei abgeklemmter Batterie und unter Einsatz der angemessenen Ausrüstung sowie unter
Anwendung jeglicher individueller, als erforderlich angesehener Schutzausrüstung erfolgen.
Jegliche Tests oder Simulationen der Behandlung dürfen AUSSCHLIESSLICH unter Anwendung von sauberem Wasser erfolgen:
das Verwenden chemischer Produkte bei der Behandlungssimulation kann zu schweren Verletzungen der sich in der Nähe
befindlichen Personen führen.
2 einSatzbeStiMMunG
Bei dem von Ihnen erworbenen Gerät handelt es sich um einen Computer, der, an ein Ventil oder eine angemessene Regelarmatur angeschlossen,
das Management aller Behandlungsphasen im landwirtschaftlichen Bereich direkt aus der Kabine des Landwirtschaftsfahrzeugs, in dem es installiert
ist, heraus ermöglicht.
BRAVO 400S ist mit einem Satelliten-Navigationssystem ausgestattet, dass dank seines extern angeordneten GPS-Empfängers für Behandlungen
und die Navigation im Landwirtschaftsbereich eingesetzt werden kann.
BRAVO 400S ist kein Straßennavigationssystem und darf daher nur in der Landwirtschaft eingesetzt werden.
Dieses Gerät wurde für die Installation an Landwirtschaftsmaschinen für den Pflanzenschutz und an Spritzgeräten entwickelt.
Das Gerät wurde in Übereinstimmung mit der Norm ISO 14982 (Elektromagnetische Verträglichkeit - Land- und
forstwirtschaftliche Maschinen), auf die Richtlinie 2004/108/EG harmonisiert, entworfen und realisiert.
3 vorSichtSMaSSnahMen
• Das Gerät keinen Wasserstrahlen aussetzen.
• Für das Reinigen der Außenflächen des Gehäuses keine Lösungsmittel oder Benzin verwenden.
• Während der Reinigung des Geräts keine Wasserstrahlen darauf richten.
• Die vorgesehene Versorgungsspannung (12 Vdc) einhalten.
• Sollten Voltbogenschweißungen vorgenommen werden, müssen die Stecker an der Rückseite des BRAVO 400S abgezogen und
die Versorgungskabel gelöst werden.
• Ausschließlich nur Originalzubehör und -ersatzteile von ARAG verwenden.
• Bravo 400S ist in der Lage, die hydraulischen Ventile zur Öffnung/Schließung des Behandlungsgestänges anzusteuern.
Der Computer verfügt über keine Not-Aus-Vorrichtungen: das Einfügen aller für die sichere Steuerung der hydraulischen
Gestänge erforderlichen Vorrichtungen unterliegt dem Hersteller der Anlage.
Um die Restgefahren auf ein Mindestmaß zu reduzieren, werden immer dann am Display des Computers ein akustisches
Signal und eine Anzeige aktiviert, wenn das Öffnen/Schließen einer Teilbreite des hydraulischen Gestänges gesteuert wird. Der
Hersteller der Landwirtschaftsmaschine sollte darüber hinaus für die Aktivierung der akustischen und optischen Anzeigen in
nächster Nähe des Gestänges selbst Sorge tragen.
4 verpackunGSinhalt

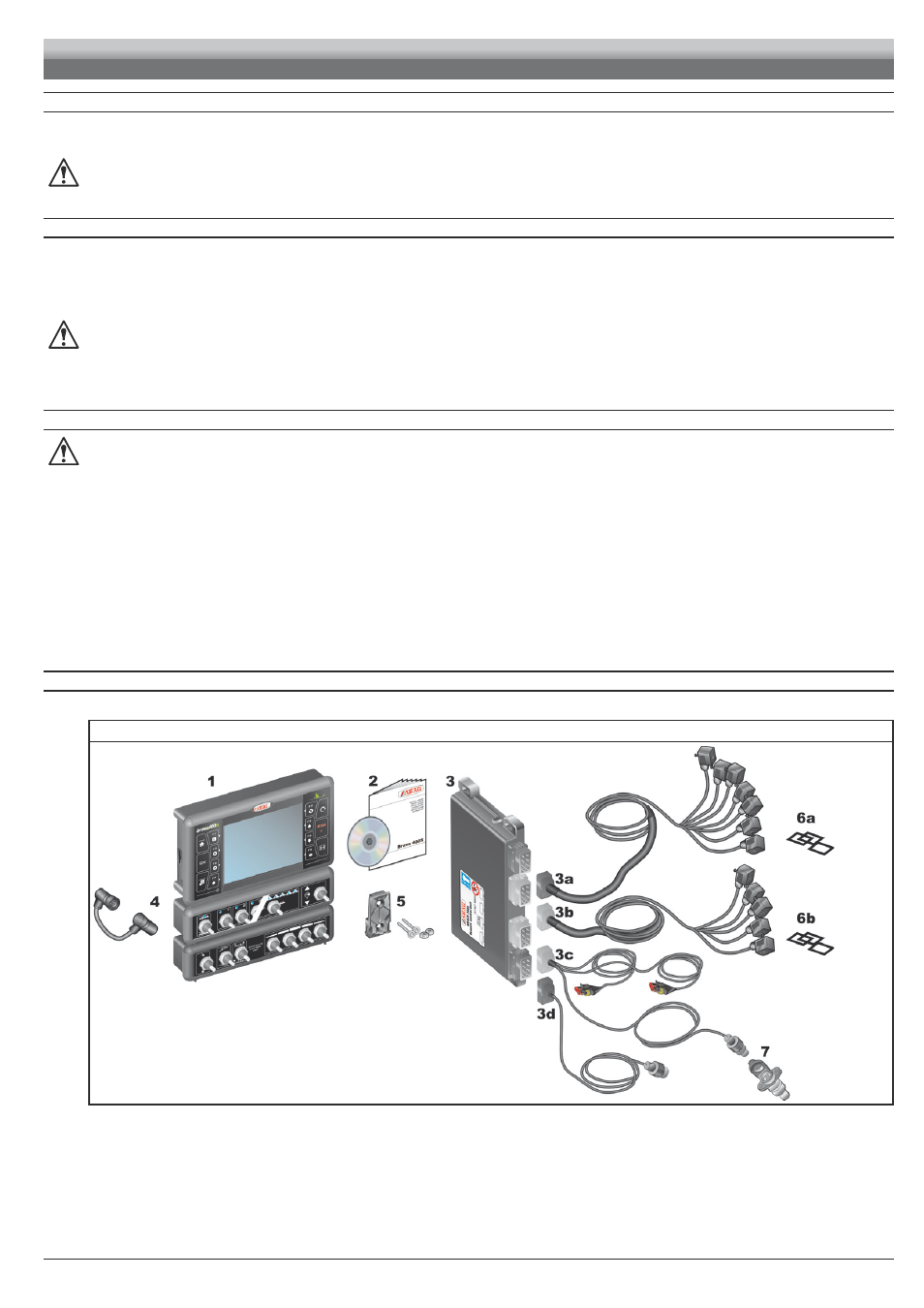

In nachstehender Tabelle werden die Komponenten angegeben, die in der Packung des Computers BRAVO 400S enthalten sind:
bravo 400S
Abb. 1
Verzeichnis:
1 Bravo 400S
2 Betriebsanleitung
3 Steuereinheit (RCU) mit Verkabelungen
3a Kabel für den Anschluss an die ölhydraulische
Armatur
3b Kabel für den Anschluss an die Regelarmatur
3c Kabel für den Anschluss an die Versorgung und
die Sensoren
3d Kabel für den Anschluss an den Monitor
4 Verbindungskabel Monitor / Wechselschaltertafel
5 Befestigungskit
6a Dichtungen für die Verbinder der öldydraulischen
Ventile
6b Dichtungen für Verbinder der Teilbreitenventile
7 Versorgungsanschlussstecker
