7
INSTALLATION
M
onitor
rcu

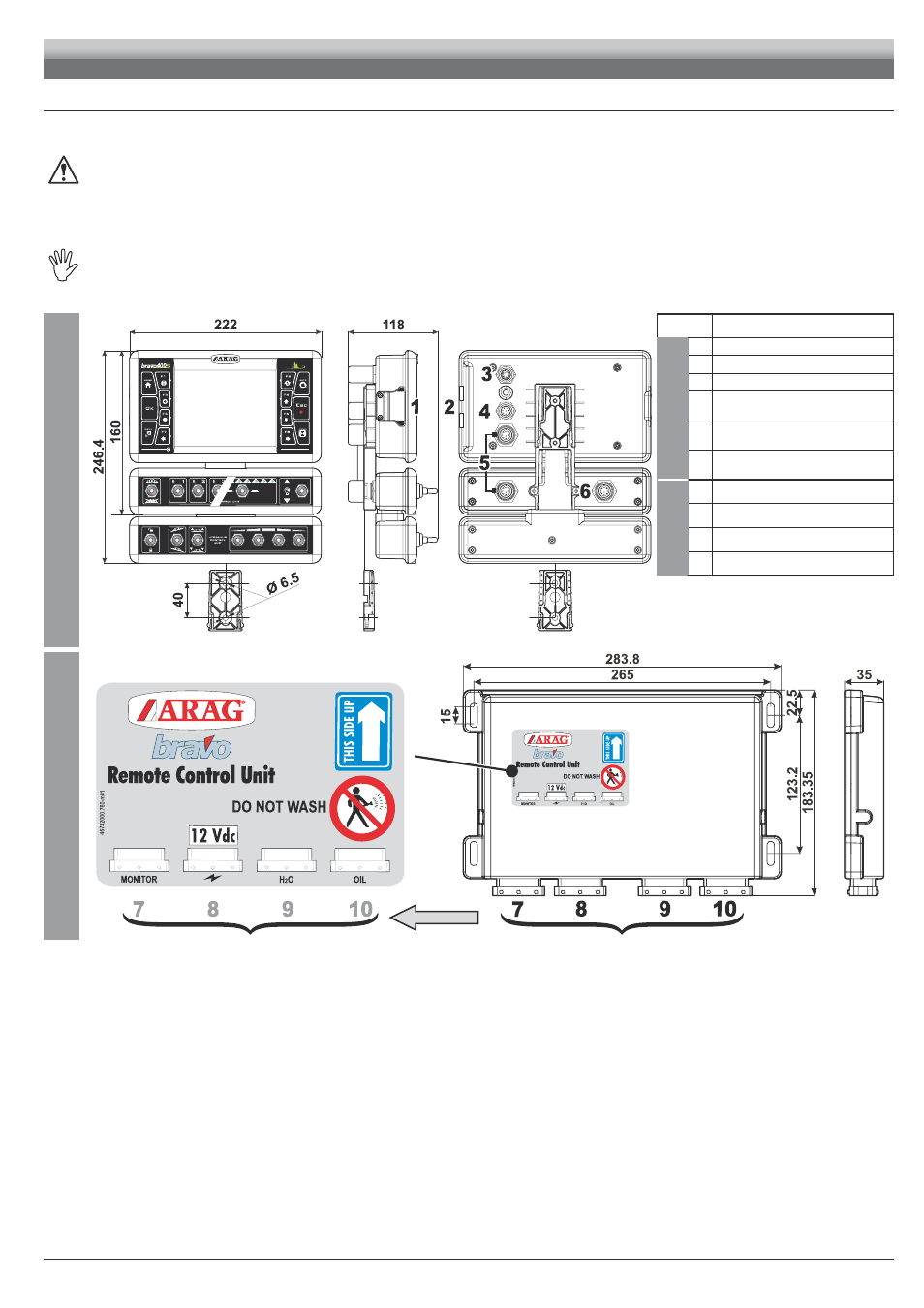

5.2 Anordnung des Monitors und der Steuereinheit
• Der Computer der Serie BRAVO 400S muss in der Fahrkabine der Landwirtschaftsmaschine angeordnet werden. Halten Sie folgende
Vorsichtsmaßnahmen ein:
- Den Monitor NICHT in Bereichen anordnen, die starken Schwingungen ausgesetzt sind und in denen Stoßgefahr besteht, so
dass dessen Beschädigung oder ein versehentliches Betätigen der Tasten vermieden werden kann.
- Das Steuersystem in einem gut einsehbaren und mit den Händen leicht erreichbaren Bereich anordnen. Berücksichtigen, dass
der Monitor weder die Bewegungsfreiheit noch die Sicht auf den Fahrbereich einschränken darf.
• Steuereinheit (RCU): Die Steuereinheit im hinteren Bereich der Maschine und in der Nähe der Regelarmatur und der Hydraulikarmatur befestigen.
Die unterschiedlichen, für den Computerbetrieb erforderlichen Verbindungen (Abb. 4 und Abb. 5) sowie die Länge der Kabel
berücksichtigen sowie einen angemessenen Platz für die Anordnung von Steckern und Kabeln einkalkulieren.
An jedem Stecker ist ein Symbol angebracht, das auf dessen Funktionsbestimmung hinweist.
Für jeglichen Bezug auf die Anlagenkonfiguration verweisen wir auf den Abs. 5.1.
Abb. 4
nr. anSchluSSpunkte
M
onitor
1 SD-Speicherkarte
2 USB (2)
3 GPS-Empfänger
4
Kameras +
allgemeine externe Steuerung
5
Verbindung
Monitor / Wechselschaltertafel
6
Versorgung der Steuertafel +
Anschluss an RCU
rcu
7 Monitor
8 Versorgung + Sensoren
9 Regelarmatur
10 Hydraulikarmatur
Abb. 5
