6.8 Anschluss der Versorgung
Die Packung enthält den Versorgungsstecker (Komponente 7 , Abb. 1), der an die Batterie der Landwirtschaftsmaschine geschlossen werden muss;
auf der Abb. 18 wird die Bohrungsschablone des Versorgungssteckers dargestellt.
Den Versorgungsstecker, so wie auf den Abb. 16 und Abb. 17 dargestellt, an die Batteriedrähte schließen, dazu zwei 6 mm-Faston verwenden.
Für den Anschluss des Computers an die Versorgung das Kabel (Position
3c , Abb. 1) verwenden, das in der Packung enthalten ist.

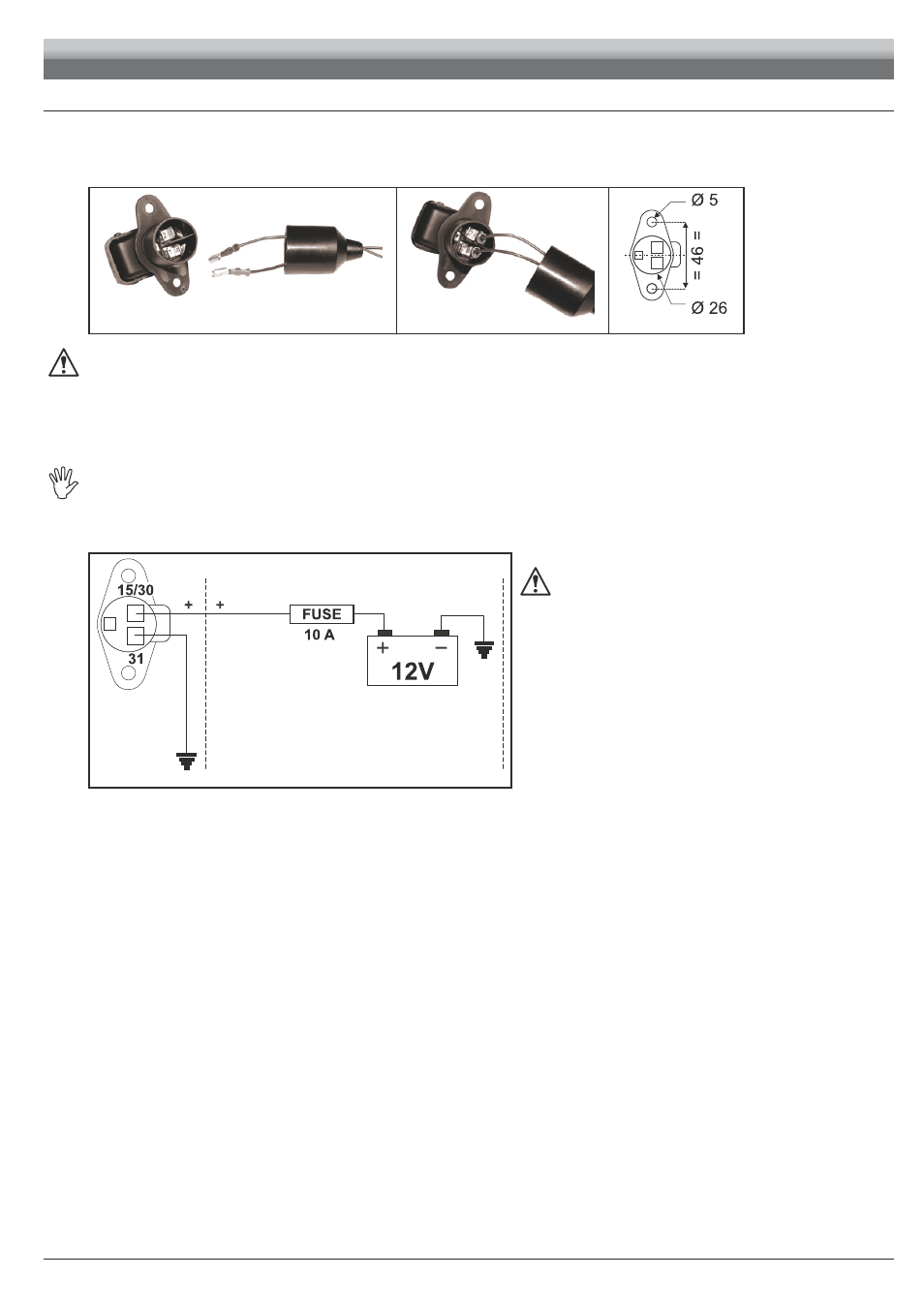

Abb. 16 Abb. 17 Abb. 18
ACHTUNG:
Um Kurzschlüssen vorzubeugen, den Stecker des Versorgungskabels erst an die Batterie schließen, wenn die Installation
vollkommen abgeschlossen worden ist.
Bevor der Computer und die Regelarmatur gespeist werden, muss man sich darüber vergewissern, dass die Batteriespannung
den korrekten Wert (12 Vdc) aufweist.
Der BRAVO 400S wird direkt von der Batterie der Landwirtschaftsmaschine (12 Vdc) gespeist: das Einschalten muss IMMER direkt am Monitor
erfolgen. Nach dem Einsatz nicht vergessen, ihn über die entsprechende Taste an der Bedientafel wieder abzuschalten.
Bleibt der BRAVO 400S bei ausgeschalteter Maschine über längere Zeit hinweg eingeschaltet, kann es zum Entladen der
Traktorbatterie kommen: In Fall eines längeren Maschinenhalts bei ausgeschaltetem Motor muss man sich darüber
vergewissern, dass der Computer ausgeschaltet ist.
Die Energiequelle muss, wie auf Abb. 19 dargestellt, angeschlossen werden: Der Computer ist direkt an die Batterie der Landwirtschaftsmaschine
zu schließen. Den Computer NICHT unter Zündschlüsselfunktion anschließen (15/54).
Abb. 19
ACHTUNG:
• Der Versorgungsschaltkreis muss IMMER mit einer im
Automobilbereich verwendeten Sicherung mit 10 Ampere
geschützt werden.
• Alle Verbindungsanschlüsse an die Batterie müssen unter
Einsatz von Kabeln mit einem Mindestquerschnitt von 2,5 mm
2
erfolgen.
Um Kurzschlüssen vorzubeug en, den Stecker des
Versorgungskabels erst anschließen, wenn die Installation
vollkommen abgeschlossen worden ist.
• Kabel mit angemessenen Kabelschuhen verwenden, so dass
ein korrekter Anschluss jedes einzelnen Drahts gewährleistet
werden kann.
INSTALLATION
