41
Die Geometrie der angezeigten Ausrüstung hängt von den ausgeführten Grundeinstellungen ab (Kap. 9).

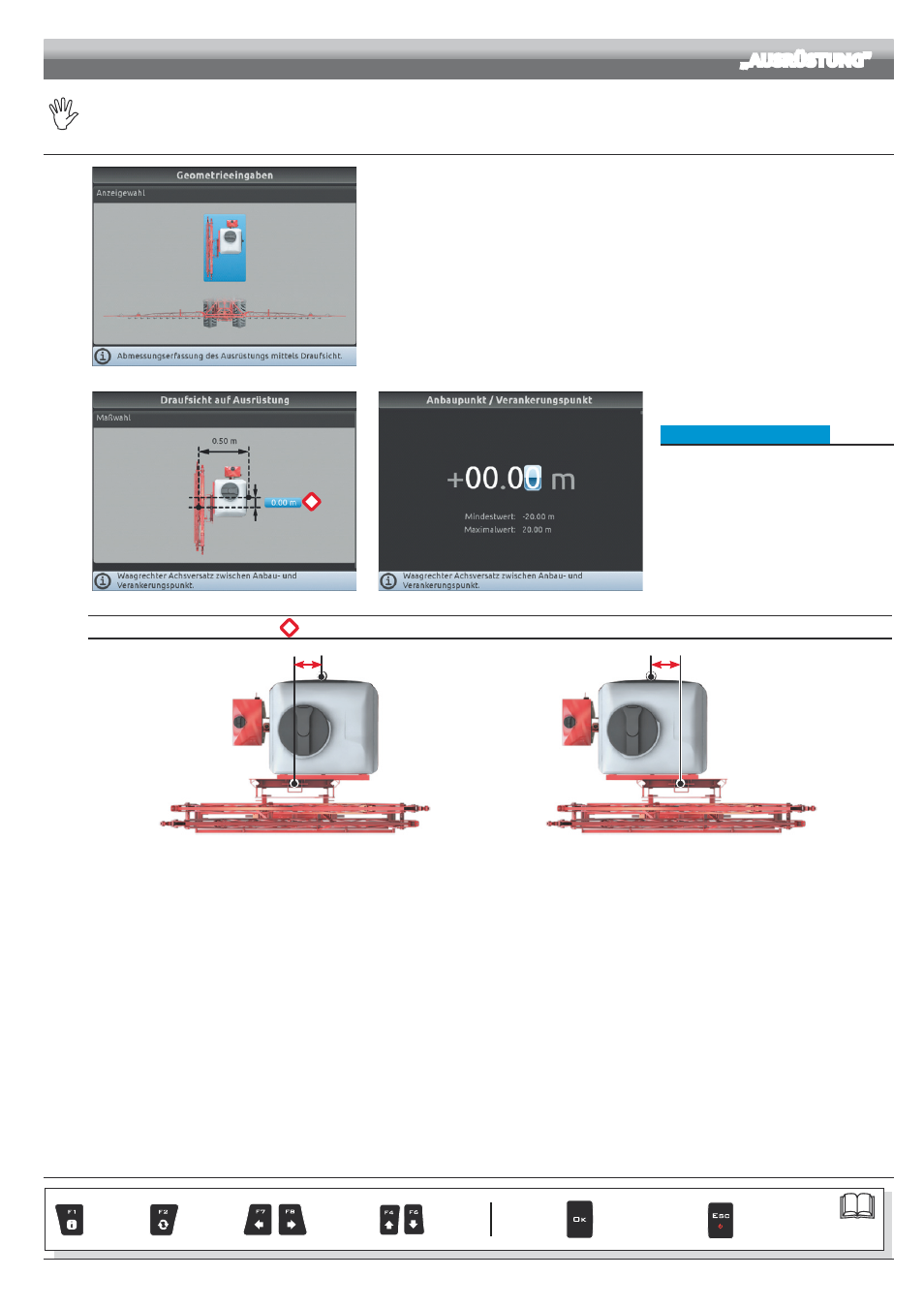

10.1.13 Geometrieeingaben (ANLAGE MIT 3-PUNKTE-ANSCHLUSS)
Abb. 136
Geben Sie die Abmessungen der Landwirtschaftsmaschine ein:
- Drücken Sie die Pfeiltasten (HOCH, RUNTER, LI, RE), um auf andere Ausrüstungsansichten
überzugehen.
- Bestätigen Sie mit
OK , um auf die Einstellung zu gelangen.
*
Abb. 137 Abb. 138
• Draufsicht auf Ausrüstung
- Drücken Sie die Pfeiltasten, um auf andere
Maßeinstellungen überzugehen (HOCH,
RUNTER, LI, RE): Am Display erscheint die
Beschreibung der gewählten Maßeinstellung.
- Bestätigen Sie mit
OK , um auf die
Einstellung zu gelangen.
- Geben Sie hier die gewünschte Daten ein.
- Wählen und programmieren Sie nacheinander
alle Maßeinstellungen.
* Waagrechter Achsversatz zwischen Anbau- und Verankerungspunkt
Anbaupunkt Verankerungspunkt
- 1,50 m
neGATiVe WeRTe:
Der Anbaupunkt ist
gegenüber dem
Verankerungspunkt
nach links verschoben.
Abb. 139
Anbaupunkt Verankerungspunkt
+ 1,50 m
PoSiTiVe WeRTe:
Der Anbaupunkt
ist gegenüber dem
Verankerungspunkt
nach rechts verschoben.
Abb. 140
FolGT > > >
FORTSCHRITTLICHE PROGRAMMIERUNG „AUSRÜSTUNG”
Abs.
7.4
Funktion oder
Änderung des
Werts beenden Zugang oder
Änderung des Werts
bestätigen. Durch-
scrollen
(LI / RE) Löschen
gewählter
Buchstabe Daten
erhöhen /
mindern Durch-
scrollen
(AUF / AB) Eingabe
gewählter
Buchstabe
