11.4 Fahranzeige
verwendunG der taSten
Weiter zum
Menü „HOME”
Bestätigungstaste
Weiter zum
Arbeitsmenü
Zeigt das Menü
der Automatikfunktionen an
Schaltet ein / aus
Unterbricht eine Funktion
Unterbricht die Änderung eines
Werts
Wählt die Betriebsdaten,
die nebenstehend LINKS angezeigt werden Wählt die Betriebsdaten,
die nebenstehend RECHTS angezeigt werden
Zoom-Einstellung auf dem Display
F3 ( + ) erhöht, F5 ( - ) verringert
Zeigt die Arbeitsinformationen / -alarme an (Abs. 14.1)
Aktiviert / deaktiviert
die Anzeige
der Arbeitsfunktionen

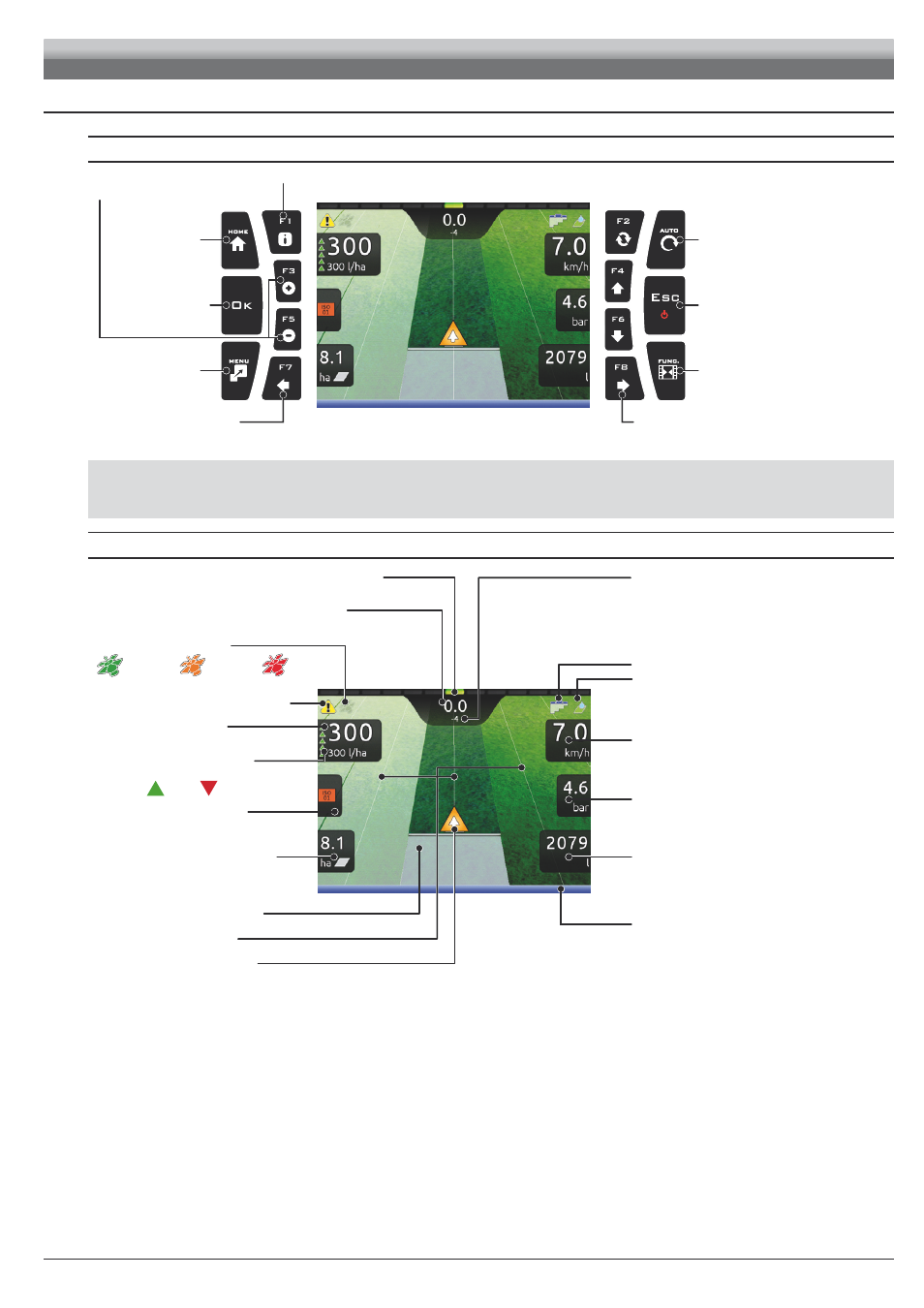

Abb. 184
F1 ÷ F8 : Kontextuelle Funktionstasten
Sie führen auf das angezeigte Display bezogene Eingriffe aus (Zoom-Einstellung in der Fahrseite usw. Abb. 184)
Bei eingeblendeter Funktionenliste führen sie spezifische Arbeitsfunktionen aus: Die Funktion dieser Tasten ist an die jeweilige Displayanzeige gebunden, weshalb
die Benutzung während der Beschreibung der einzelnen Verfahren erklärt wird.
diSplaY-anGaben
Qualität des GPS-Signals:
Teilbreiten-Management (Abs. 12.5)
Ausbringungsregulierung (Abs. 12.2)
Abweichung: Distanz zwischen der Traktorposition
und der zu befolgenden Spur
Aktuelle Ausbringung /
Eingestellte Dosierung /
Aktuelle Durchflussmenge
Variation in % der Ausbringung
Jedes Symbol entspricht einer Variation
von 10 %:
+ 10 % - 10 % (max. ± 50 %)
Durchgangsnummer: Die Bezugszahl ist 0, die
linken Spuren sind negativ, während die rechten
positiv sind.
Maschinenposition
Bezugsspuren
Behandelter Bereich
Geschwindigkeit /
Behälterfüllstand
Alarm aktiviert (Drücken Sie F1 für
detailliertere Informationen, Abs. 14.1)
Benutzte Düsen /
Richtung
Druck /
Autonomie
Vorgesehener Bereich /
UPM Ausgebrachte Menge /
Kalkulierter Bereich
Status der Automatikfunktionen:
Spritzgestänge (Abs. 12.4)
LED-Anzeigeleiste: grafische Darstellung der Abweichung
Jede LED entspricht einer Distanz von 50 cm
Signal
DGPS Signal
GPS Daten
ungültig
Abb. 185
