Quickstart
, der
Schnelleinstieg

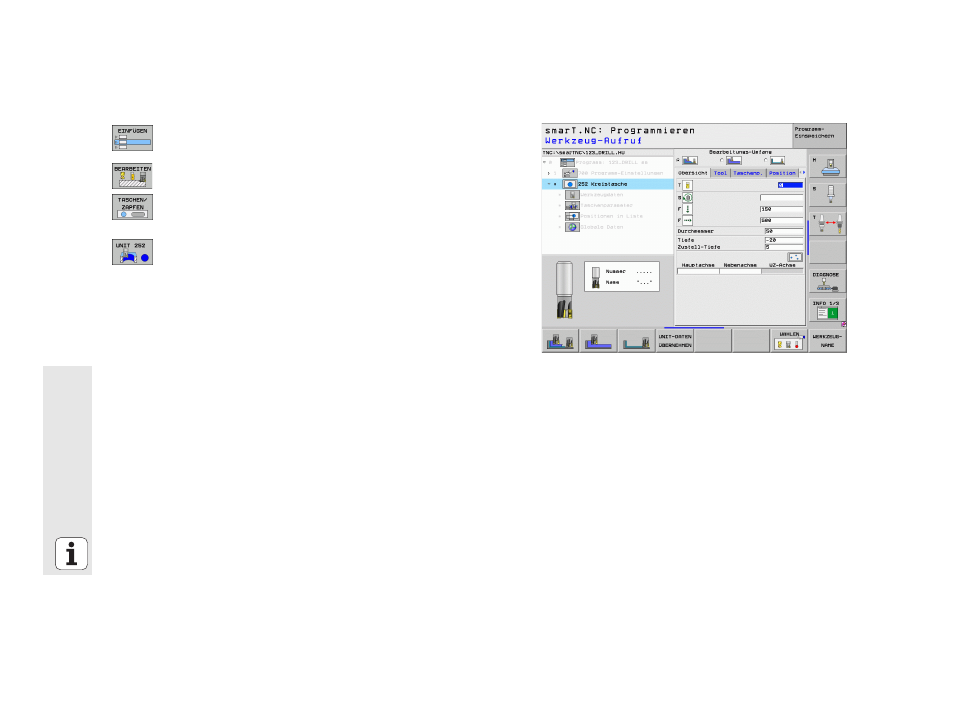

Kreistasche definieren
 Bearbeitungsabschnitt einfügen: Softkey EINFÜGEN
drücken
 Bearbeitung einfügen
 Taschenbearbeitung einfügen: Softkey TASCHEN/ZAPFEN
drücken, die TNC zeigt eine Softkeyleiste mit den
verfügbaren Fräsbearbeitungen an
 Kreistasche wählen: Softkey UNIT 252 drücken, die TNC
zeigt das Formular für eine Kreistaschenbearbeitung an. Der
Bearbeitungsumfang steht auf schruppen und schlichten
 Werkzeug festlegen: Softkey WÄHLEN drücken, die TNC
zeigt in einem Überblendfenster den Inhalt der Werkzeug-
Tabelle TOOL.T an
 Hellfeld mit den Pfeiltasten auf den Schaftfräser bewegen
und mit Taste ENT ins Formular übernehmen
 Spindeldrehzahl eingeben, mit Taste ENT bestätigen
 Eintauchvorschub eingeben, mit Taste ENT bestätigen
 Fräsvorschub eingeben, mit Taste ENT bestätigen
 Durchmesser der Kreistasche eingeben, mit Taste ENT
bestätigen
 Tiefe, Zustell-Tiefe und Schlichtaufmaß Seite eingeben,
jeweils mit Taste ENT bestätigen
 Mittelpunktskoordinaten der Kreistasche in X und Y
eingeben, jeweils mit Taste ENT bestätigen
 Formular mit Taste END speichern. Die
Kreistaschenbearbeitung ist vollständig definiert
 Das erstellte Programm wie zuvor beschrieben testen und
abarbeiten
