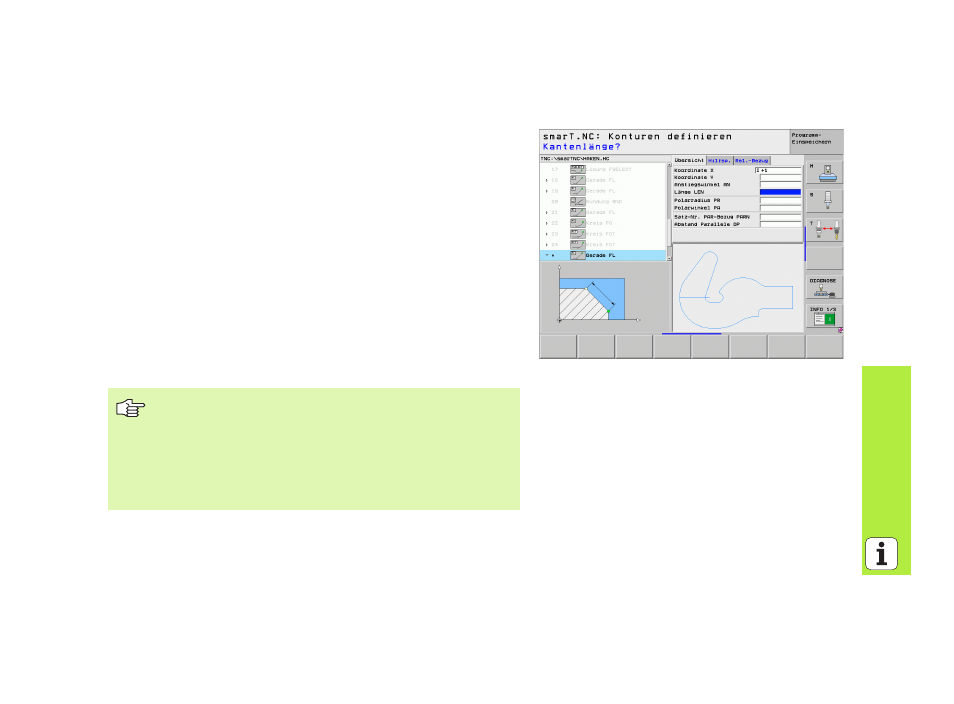

185
DXF-Dateien v
erarb
eiten
(Software-Option)
Bezugspunkt festlegen
Der Zeichnungs-Nullpunkt der DXF-Datei liegt nicht immer so, dass Sie
diesen direkt als Werkstück-Bezugspunkt verwenden können. Die TNC
stellt daher eine Funktion zur Verfügung, mit der Sie den Zeichnungs-
Nullpunkt durch Anklicken eines Elementes an eine sinnvolle Stelle
verschieben können.
An folgenden Stellen können Sie den Bezugspunkt definieren:
„ Am Anfangs-, Endpunkt oder in der Mitte einer Geraden
„ Am Anfangs- oder Endpunkt eines Kreisbogens
„ Jeweils am Quadrantenübergang oder in der Mitte eines Vollkreises
„ Im Schnittpunkt von
„ Gerade – Gerade, auch wenn der Schnittpunkt in der Verlängerung
der jeweiligen Geraden liegt
„ Gerade – Kreisbogen
„ Gerade – Vollkreis
„ Vollkreis/Teilkreis – Vollkreis/Teilkreis
Um einen Bezugspunkt festlegen zu können, müssen Sie das
Touch-Pad auf der TNC-Tastatur oder eine über USB
angeschlossene Mouse verwenden.
Sie können den Bezugspunkt auch noch verändern, wenn Sie
die Kontur bereits gewählt haben. Die TNC berechnet die
tatsächlichen Konturdaten erst, wenn Sie die gewählte
Kontur in ein Konturprogramm speichern.
