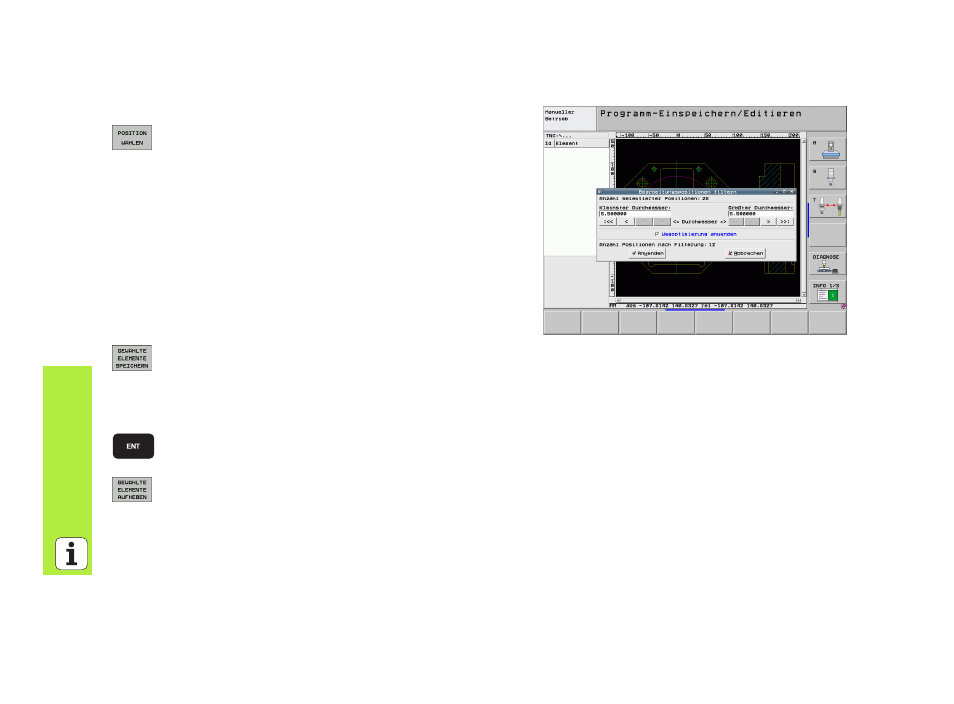

Schnellanwahl von Bohrpositionen über Mouse-Bereich
 Modus zum Selektieren von Bearbeitungsposition wählen:
Die TNC blendet die im linken Fenster angezeigten Layer
aus und das rechte Fenster ist für die Positionsauswahl aktiv
 Shift-Taste auf der Tastatur drücken und mit der linken
Mouse-Taste einen Bereich aufziehen, in dem die TNC alle
enthaltenen Kreismittelpunkte als Bohrpositionen
übernehmen soll: Die TNC blendet ein Fenster ein, in dem
Sie die Bohrungen nach ihrer Größe filtern können
 Filtereinstellungen setzen (siehe „Filtereinstellungen” auf
Seite 199) und mit Schaltfläche Anwenden bestätigen: Die
TNC übernimmt die gewählten Positionen ins linke Fenster
(anzeigen eines Punkt-Symbols)
 Bei Bedarf können Sie bereits selektierte Elemente wieder
deselektieren, indem Sie nochmal einen Bereich aufziehen,
jedoch zusätzlich die Taste CTRL gedrückt halten
 Gewählte Bearbeitungspositionen in eine Punkte-Datei
speichen: Die TNC zeigt ein Überblendfenster, in dem Sie
einen beliebigen Dateinamen eingeben können.
Grundeinstellung: Name der DXF-Datei. Wenn der Name
der DXF Umlaute oder Leerstellen enthält, dann ersetzt die
TNC diese Zeichen durch einen Unterstrich
 Eingabe bestätigen: Die TNC speichert das Kontur-
Programm in dem Verzeichnis, in dem auch die DXF-Datei
gespeichert ist
 Wenn Sie noch weiter Bearbeitungspositionen wählen
wollen um diese in einer anderen Datei zu speichern:
Softkey GEWÄHLTE ELEMENTE AUFHEBEN drücken und
wie zuvor beschrieben wählen
