HEIDENHAIN iTNC 530 (340 49x-05) Pilot - Handbuch (Seite 73)

73
Bearbei
tun
gen defin
ieren

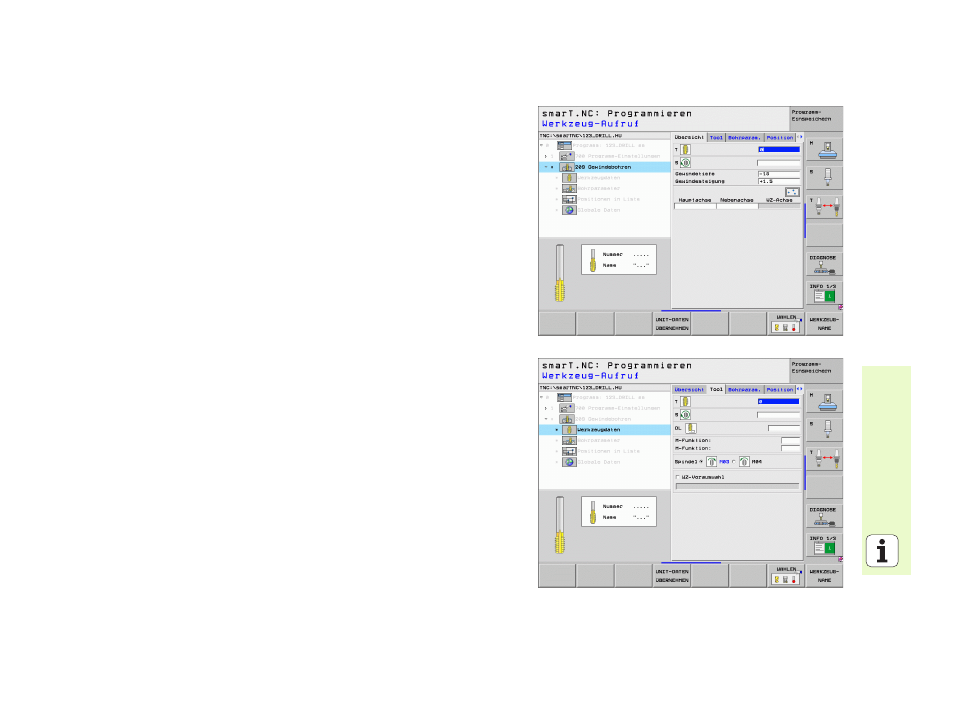

Unit 209 Gewindebohren ohne Ausgleichsfutter
Parameter im Formular Übersicht:
 T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
 S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
 Gewindetiefe : Tiefe des Gewindes
 Gewindesteigung : Steigung des Gewindes
 Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
Zusätzliche Parameter im Detailformular Tool:
 DL : Delta-Länge für Werkzeug T
 M-Funktion : Beliebige Zusatzfunktionen M
 Spindel : Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
 WZ-Vorauswahl : Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
