Quickstart
, der
Schnelleinstieg

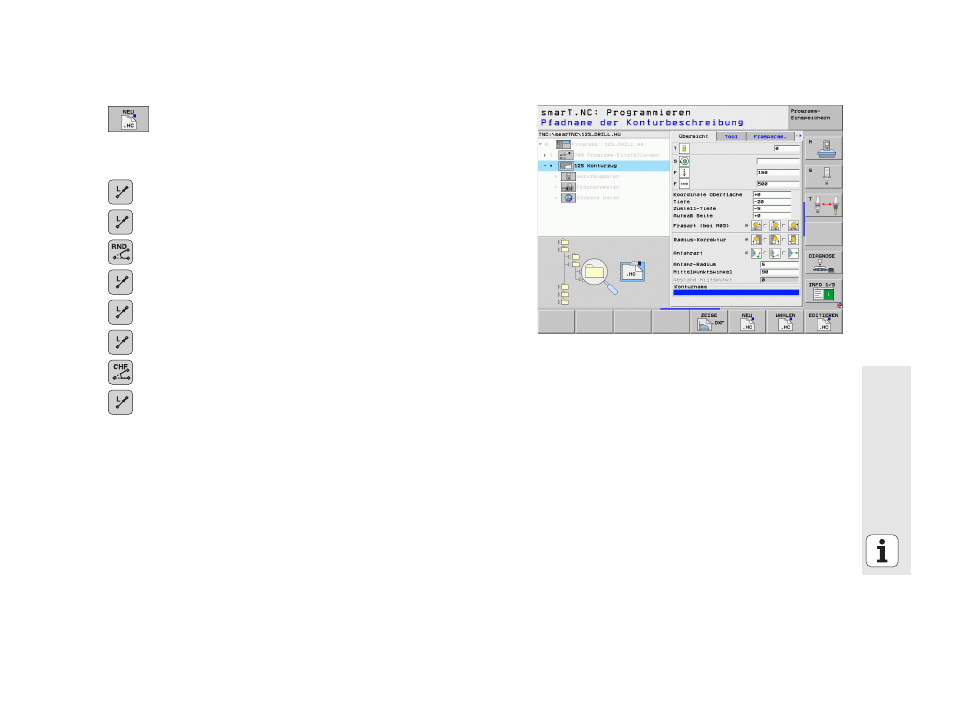

Das Eingabefeld Konturname ist aktiv. Neues
Konturprogramm erstellen: smarT.NC zeigt ein
Überblendfenster zur Eingabe des Konturnamens. Namen
der Kontur eingeben, mit Taste ENT bestätigen, smarT.NC
befindet sich jetzt im Modus Konturprogrammierung
Mit der Taste L den Startpunkt der Kontur in X und Y
definieren: X=10, Y=10, mit Taste END speichern
Mit der Taste L Punkt
2
anfahren: X=90, mit Taste END
speichern
Mit der Taste RND den Rundungsradius von 8 mm
definieren, mit Taste END speichern
Mit der Taste L den Punkt
3
anfahren: Y=80, mit Taste END
speichern
Mit der Taste L den Punkt
4
anfahren: X=90, Y=70, mit
Taste END speichern
Mit der Taste L den Punkt
5
anfahren: Y=10, mit Taste END
speichern
Mit der Taste CHF die Fase von 6 mm definieren, mit Taste
END speichern
Mit der Taste L den Endpunkt
6
anfahren: X=10, mit Taste
END speichern
Konturprogramm mit Taste END speichern: smarT.NC
befindet sich jetzt wieder im Formular zur Definition der
Konturbearbeitung
Gesamte Konturbearbeitung mit Taste END speichern. Die
Konturbearbeitung ist vollständig definiert
Das erstellte Programm wie zuvor beschrieben testen und
abarbeiten
