Seite 61 – HEIDENHAIN iTNC 530 (340 49x-05) Pilot Benutzerhandbuch
Seite 61
61
Bearbei
tun
gen defin
ieren

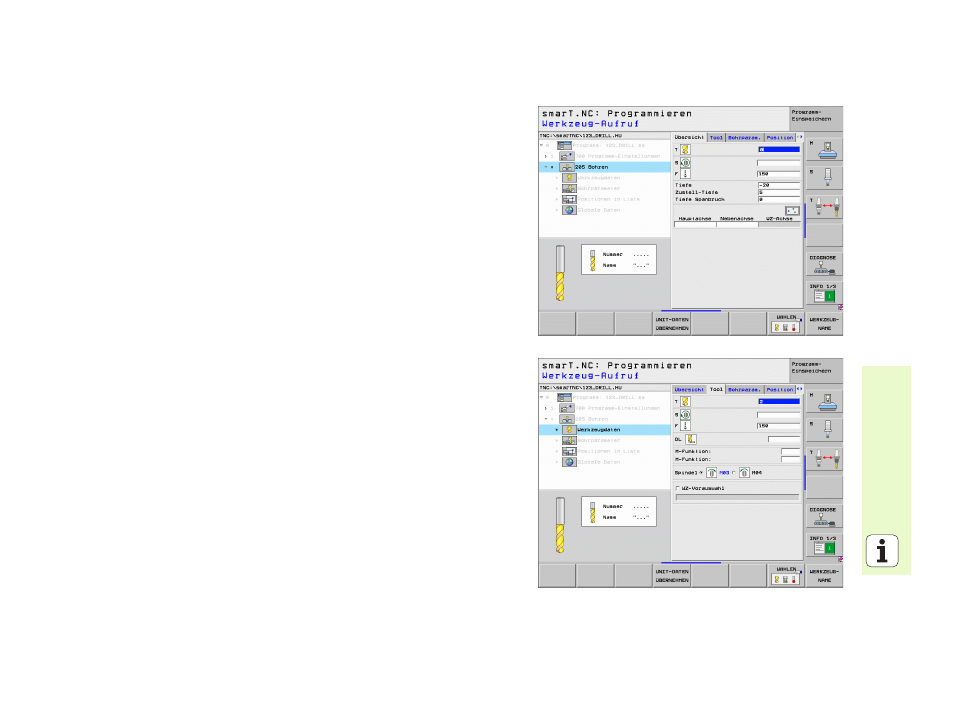

Unit 205 Bohren
Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Bohrvorschub [mm/min] oder FU [mm/U]
Tiefe
: Bohrtiefe
Zustell-Tiefe
: Maß, um welches das Werkzeug vor dem
Herausfahren aus der Bohrung jeweils zugestellt wird
Tiefe Spanbruch
: Zustellung, nach der smarT.NC einen Spanbruch
durchführt
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
Zusätzliche Parameter im Detailformular Tool:
DL
: Delta-Länge für Werkzeug T
M-Funktion
: Beliebige Zusatzfunktionen M
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
