Bearbei
tun
gspositionen
defi
nieren

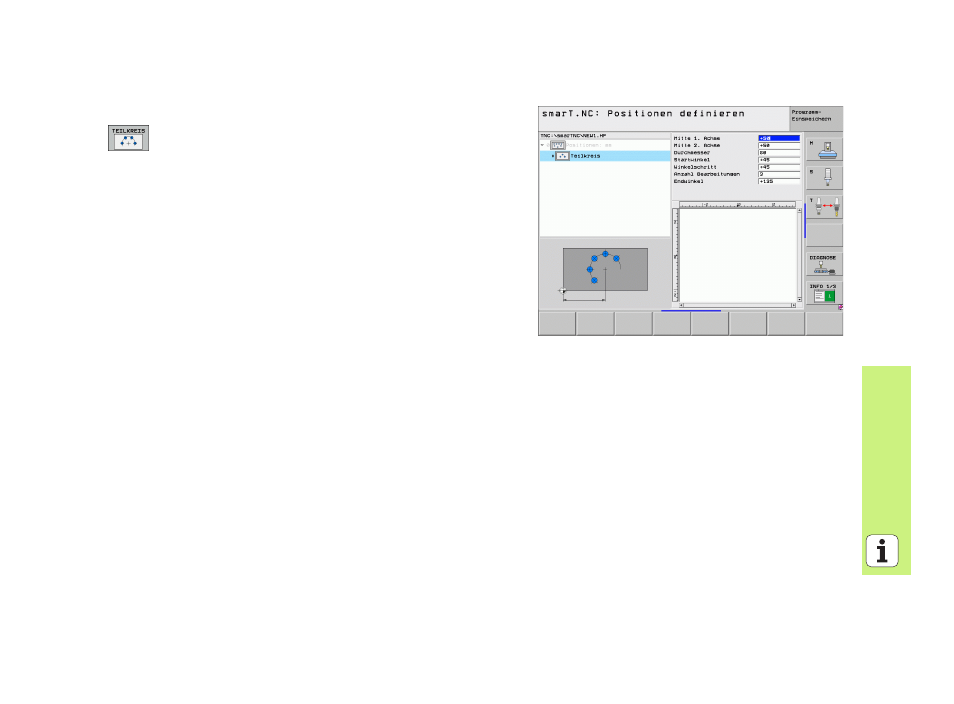

Teilkreis
Mitte 1. Achse
: Koordinate des Kreis-Mittelpunktes
1
in der
Hauptachse der Bearbeitungsebene
Mitte 2. Achse
: Koordinate des Kreis-Mittelpunktes
2
in der
Nebenachse der Bearbeitungsebene
Durchmesser
: Kreis-Durchmesser
Startwinkel
: Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
Winkelschritt
: Inkrementaler Polarwinkel zwischen zwei
Bearbeitungspositionen. Wert positiv oder negativ
eingebbar. Eine Änderung des Winkelschritts bewirkt
automatisch eine Änderung des definierten Endwinkels
Anzahl Bearbeitungen
: Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
Endwinkel
: Polarwinkel der letzten Bohrung. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar.
Eine Änderung des Endwinkels bewirkt automatisch eine
Änderung des ggf. zuvor definierten Winkelschritts
