DXF-Dateien v
erarb
eiten
(Software-Option)

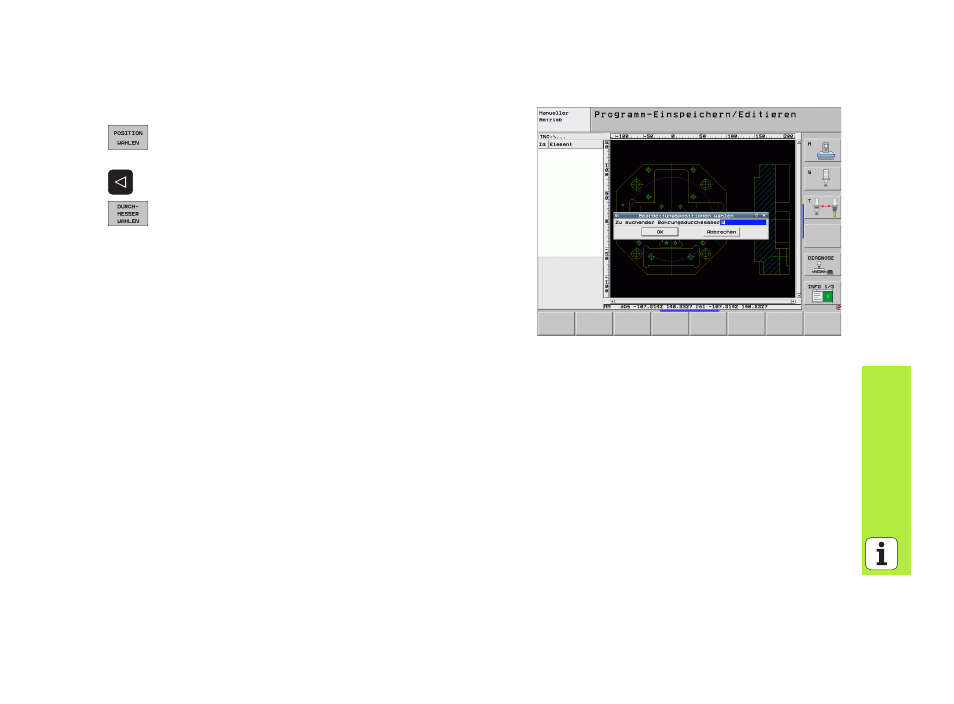

Schnellanwahl von Bohrpositionen über Durchmesser-Eingabe
 Modus zum Selektieren von Bearbeitungsposition wählen:
Die TNC blendet die im linken Fenster angezeigten Layer
aus und das rechte Fenster ist für die Positionsauswahl aktiv
 Letzte Softkey-Leiste wählen
 Dialog zur Durchmessereingabe öffnen: Die TNC zeigt ein
Überblendfenster, in dem Sie einen beliebigen
Durchmesser eingeben können
 Gewünschten Durchmesser eingeben, mit Taste ENT
bestätigen: Die TNC durchsucht die DXF-Datei nach dem
eingegebenen Durchmesser und blendet danach ein
Fenster ein, in dem der Durchmesser gewählt ist, der dem
von Ihnen eingegebenen Durchmesser am nächsten
kommt. Zusätzlich können Sie die Bohrungen nachträglich
nach ihrer Größe filtern
 Ggf. Filtereinstellungen setzen (siehe „Filtereinstellungen”
auf Seite 199) und mit Schaltfläche Anwenden bestätigen: Die
TNC übernimmt die gewählten Positionen ins linke Fenster
(anzeigen eines Punkt-Symbols)
 Bei Bedarf können Sie bereits selektierte Elemente wieder
deselektieren, indem Sie nochmal einen Bereich aufziehen,
jedoch zusätzlich die Taste CTRL gedrückt halten
