161
Bearbei
tun
gspositionen
defi
nieren

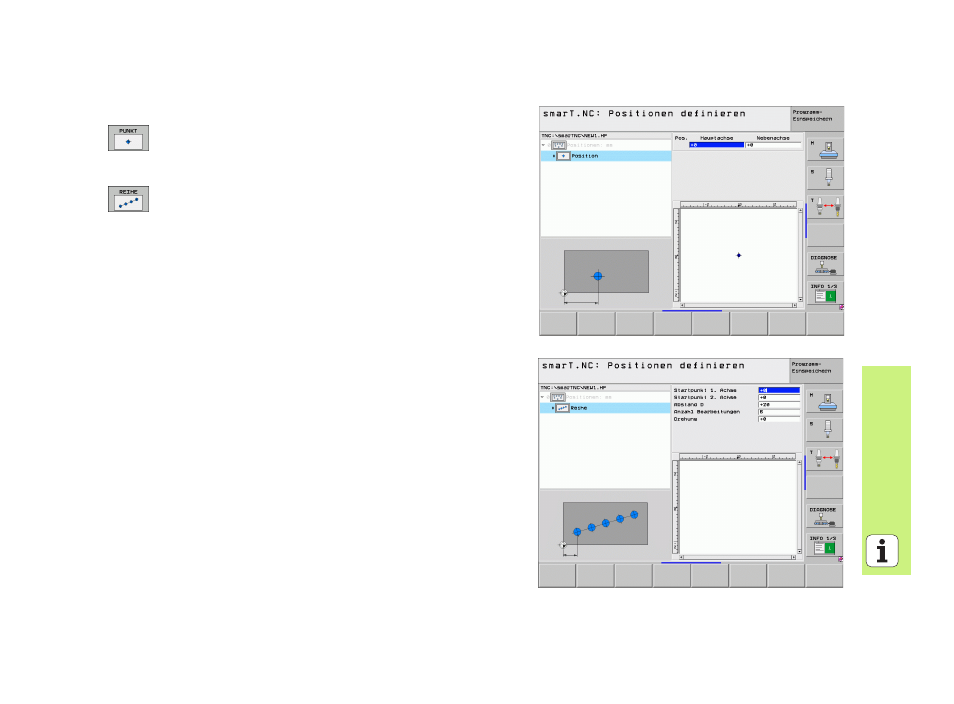

Einzelner Punkt, kartesisch
 X : Koordinate in der Hauptachse der Bearbeitungsebene
 Y : Koordinate in der Nebenachse der Bearbeitungsebene
Einzelne Reihe, gerade oder gedreht
 Startpunkt 1. Achse : Koordinate des Reihen-Startpunktes
in der Hauptachse der Bearbeitungsebene
 Startpunkt 2. Achse : Koordinate des Reihen-Startpunktes
in der Nebenachse der Bearbeitungsebene
 Abstand : Abstand zwischen den Bearbeitungspositionen.
Wert positiv oder negativ eingebbar
 Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen
 Drehung : Drehwinkel um den eingegebenen Startpunkt.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
