Bearbei
tun
gspositionen
defi
nieren

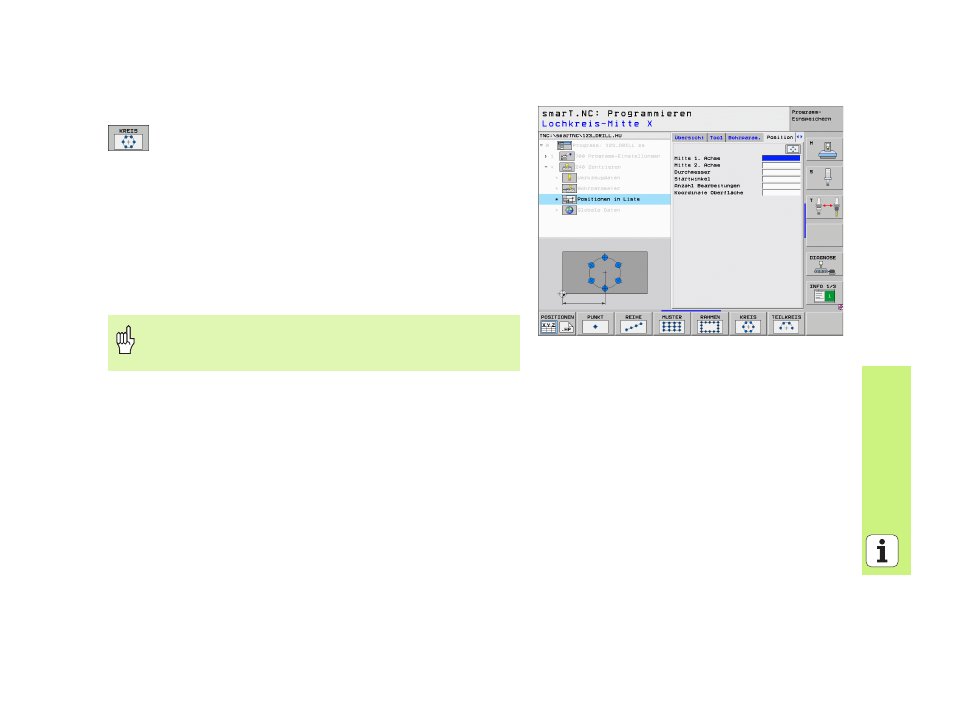

Vollkreis
 Mitte 1. Achse : Koordinate des Kreis-Mittelpunktes 1 in der
Hauptachse der Bearbeitungsebene
 Mitte 2. Achse : Koordinate des Kreis-Mittelpunktes 2 in der
Nebenachse der Bearbeitungsebene
 Durchmesser : Durchmesser des Lochkreises
 Startwinkel : Polarwinkel der ersten Bearbeitungsposition.
Bezugsachse: Hauptachse der aktiven Bearbeitungsebene
(z.B. X bei Werkzeug-Achse Z). Wert positiv oder negativ
eingebbar
 Anzahl Bearbeitungen : Gesamtanzahl der
Bearbeitungspositionen auf dem Kreis
 Koordinate Oberfläche : Koordinate Werkstück-Oberfläche
smarT.NC berechnet den Winkelschritt zwischen zwei
Bearbeitungspositionen immer aus 360° dividiert durch die
Anzahl der Bearbeitungen.
