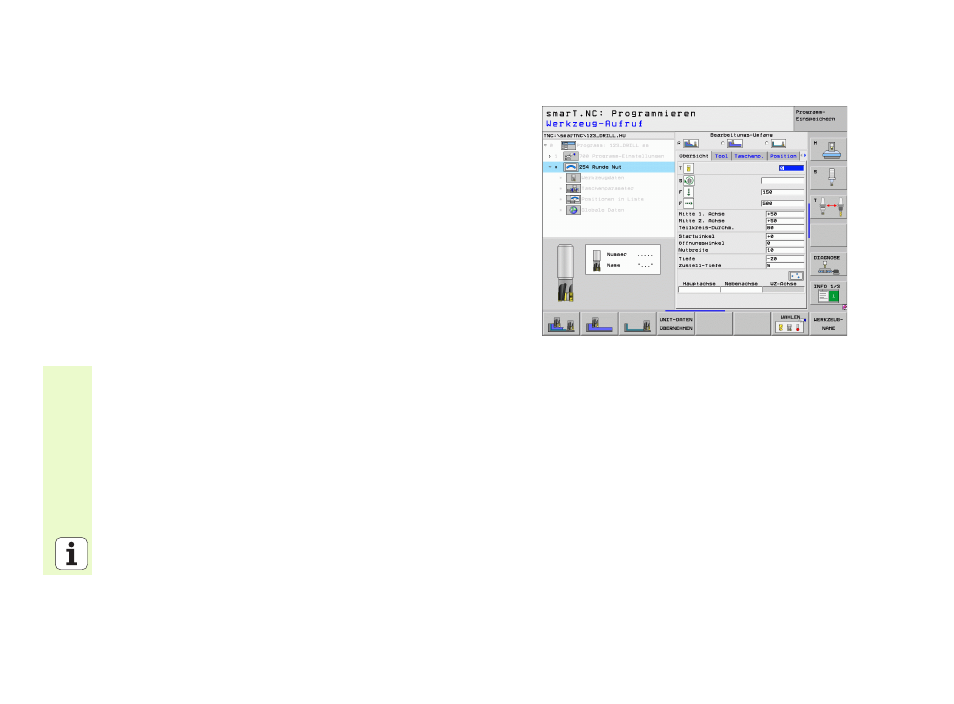

Unit 254 Runde Nut
Parameter im Formular Übersicht:
Bearbeitungs-Umfang
: Schruppen und schlichten, nur schruppen oder
nur schlichten per Softkey wählen
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
Mitte 1. Achse
: Teilkreis-Mitte Hauptachse
Mitte 2. Achse
: Teilkreis-Mitte Nebenachse
Teilkreis-Durchmesser
Startwinkel
: Polarwinkel des Startpunktes
Öffnungswinkel
Nutbreite
Tiefe
: Endtiefe der Nut
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
