Unit 257 Kreiszapfen

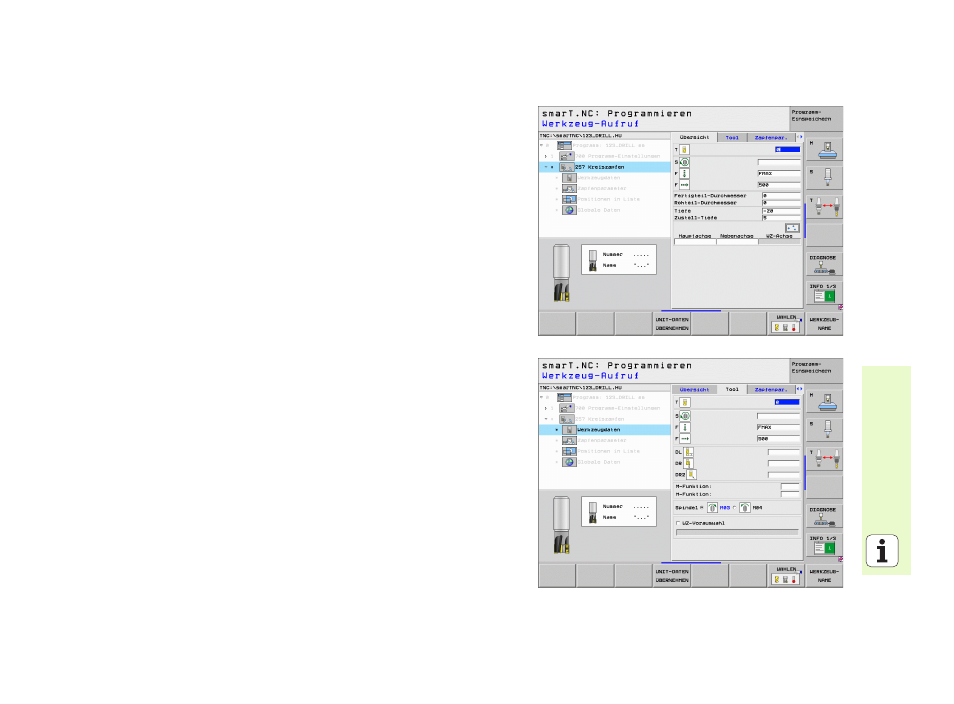

Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
F
: Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
Fertigteil-Durchmesser
: Fertigteil-Durchmesser des Kreiszapfens
Rohteil-Durchmesser
: Rohteil-Durchmesser des Kreiszapfens
Tiefe
: Endtiefe des Zapfens
Zustell-Tiefe
: Maß, um welches das Werkzeug jeweils zugestellt
wird
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
Zusätzliche Parameter im Detailformular Tool:
DL
: Delta-Länge für Werkzeug T
DR
: Delta-Radius für Werkzeug T
DR2
: Delta-Radius 2 (Eckenradius) für Werkzeug T
M-Funktion
: Beliebige Zusatzfunktionen M
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
