Unit 240 Zentrieren

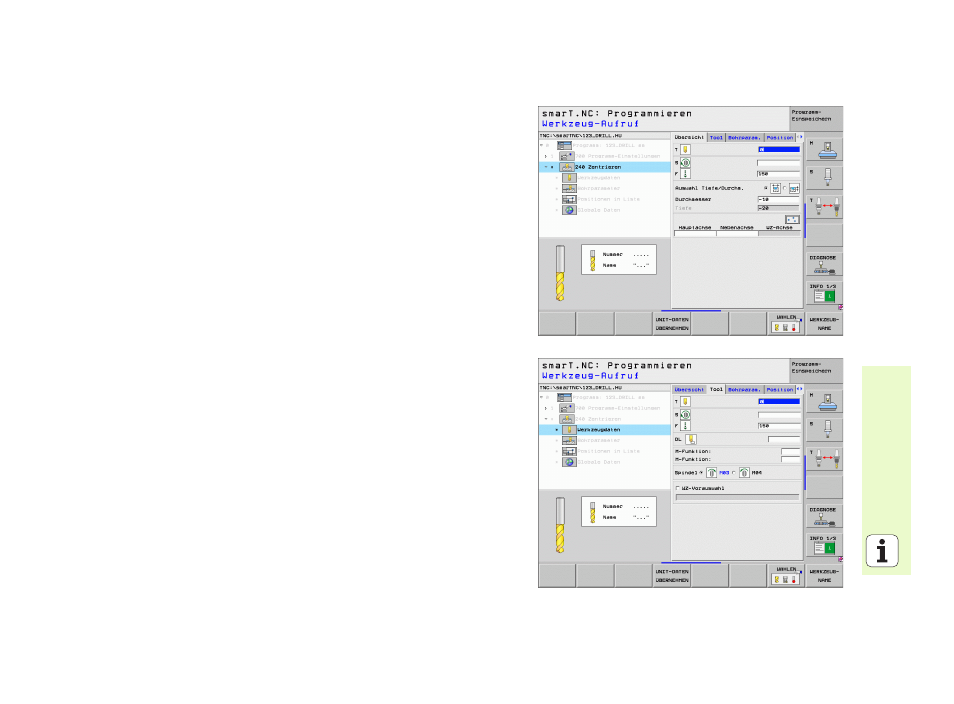

Parameter im Formular Übersicht:
T
: Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
S
: Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
F
: Zentriervorschub [mm/min] oder FU [mm/U]
Auswahl Tiefe/Durchmesser
: Auswahl, ob auf Tiefe oder auf
Durchmesser zentriert werden soll
Durchmesser
: Zentrierdurchmesser. Eingabe von T-ANGLE in TOOL.T
erforderlich
Tiefe
: Zentriertiefe
Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 145.)
Zusätzliche Parameter im Detailformular Tool:
DL
: Delta-Länge für Werkzeug T
M-Funktion
: Beliebige Zusatzfunktionen M
Spindel
: Spindeldrehrichtung. smarT.NC setzt standardmäßig M3
WZ-Vorauswahl
: Bei Bedarf Nummer des nächsten Werkzeugs zur
Beschleunigung des Werkzeug-Wechsels (maschinenabhängig)
Zusätzliche Parameter im Detailformular Bohrparameter:
Keine
