14
Quickstart
, der
Schnelleinstieg

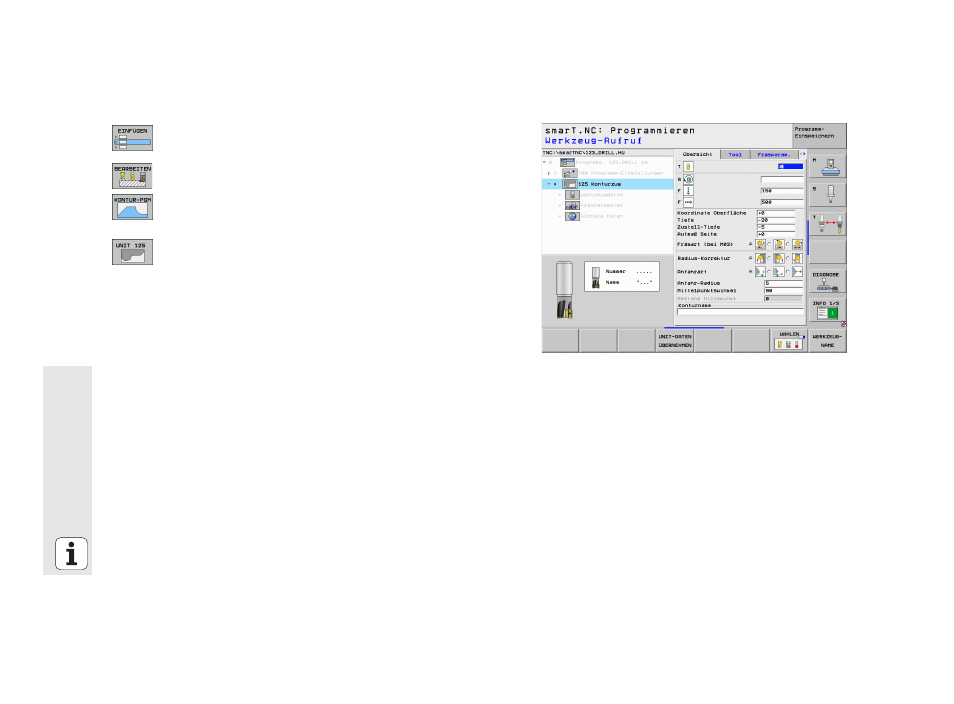

Konturbearbeitung definieren
 Bearbeitungsabschnitt einfügen: Softkey EINFÜGEN
drücken
 Bearbeitung einfügen
 Konturbearbeitung einfügen: Softkey KONTUR-PGM
drücken, die TNC zeigt eine Softkeyleiste mit den
verfügbaren Konturbeitungen an
 Konturzugbearbeitung wählen: Softkey UNIT 125 drücken,
die TNC zeigt das Formular für eine Konturbearbeitung an.
 Werkzeug festlegen: Softkey WÄHLEN drücken, die TNC
zeigt in einem Überblendfenster den Inhalt der Werkzeug-
Tabelle TOOL.T an
 Hellfeld mit den Pfeiltasten auf den Schaftfräser bewegen
und mit Taste ENT ins Formular übernehmen
 Spindeldrehzahl eingeben, mit Taste ENT bestätigen
 Eintauchvorschub eingeben, mit Taste ENT bestätigen
 Fräsvorschub eingeben, mit Taste ENT bestätigen
 Koordinate der Werkstück-Oberkante, Tiefe, Zustell-Tiefe
und Schlichtaufmaß Seite eingeben, jeweils mit Taste ENT
bestätigen
 Fräsart, Radiuskorrektur und Anfahrart per Softkeys wählen,
jeweils mit Taste ENT bestätigen
 Anfahrparameter eingeben, jeweils mit Taste ENT
bestätigen
