7.6 RAEUMEN (Zyklus 22, DIN/
ISO: G122, Software-Option 19)
Zyklusablauf
Mit Zyklus 22 RÄUMEN legen Sie die Technologiedaten für das
Ausräumen fest.
Vor dem Aufruf von Zyklus 22 müssen Sie weitere Zyklen
programmieren:
Zyklus 14 KONTUR oder SEL CONTOUR
Zyklus 20 KONTUR-DATEN
ggf. Zyklus 21 VORBOHREN
Zyklusablauf
1 Die TNC positioniert das Werkzeug über den Einstichpunkt;
dabei wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 die Kontur von innen nach außen

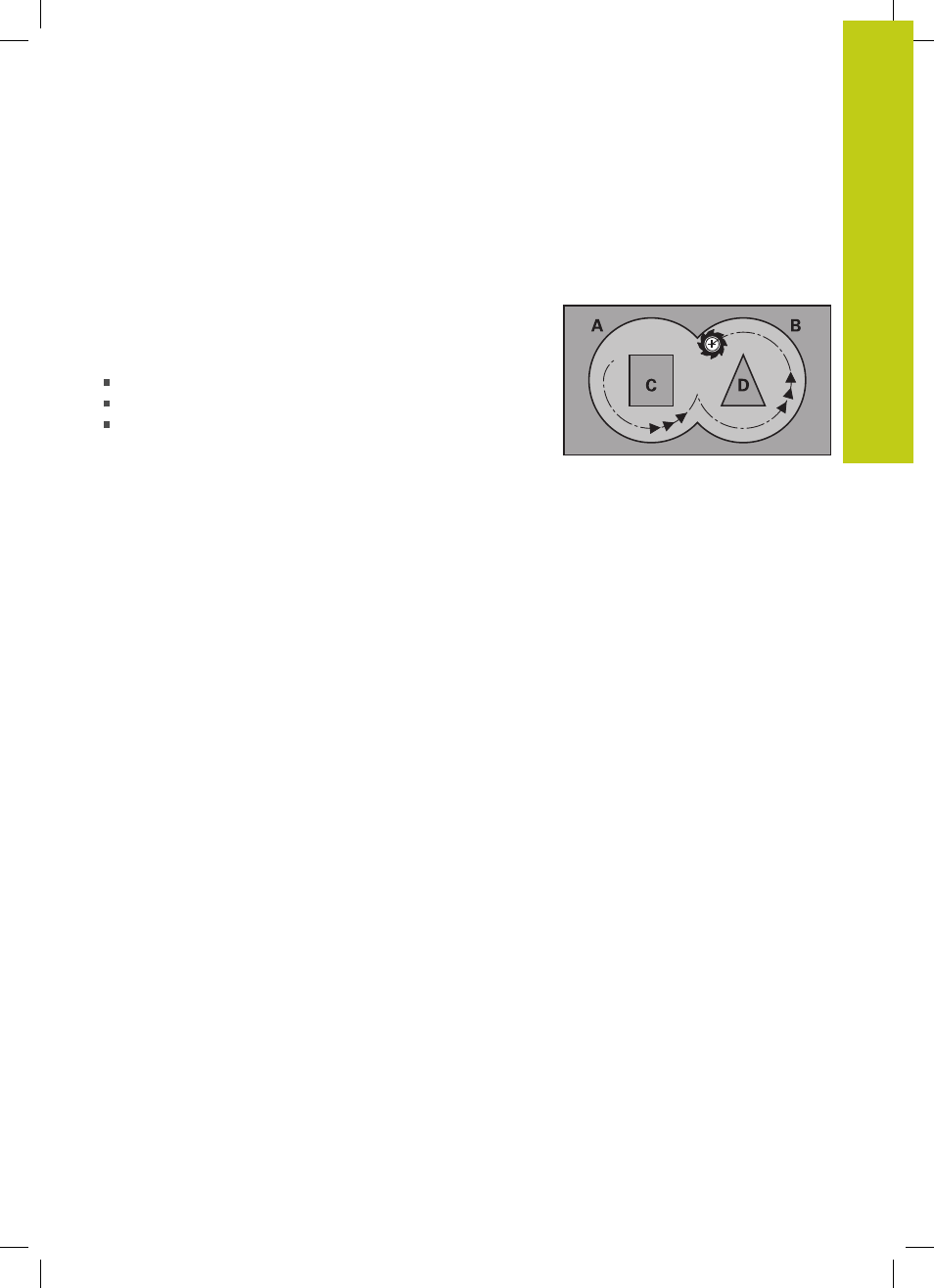

3 Dabei werden die Inselkonturen (hier: C/D) mit einer
Annäherung an die Taschenkontur (hier: A/B) freigefräst
4 Im nächsten Schritt fährt die TNC das Werkzeug auf die nächste
Zustell-Tiefe und wiederholt den Ausräum-Vorgang, bis die
programmierte Tiefe erreicht ist
5 Abschließend fährt das Werkzeug in der Werkzeug-Achse
zurück auf die sichere Höhe oder auf die zuletzt vor dem Zyklus
programmierte Position. Abhängig von Parameter ConfigDatum,
CfgGeoCycle, posAfterContPocket.
