Mit Bearbeitungszyklen arbeiten
2.1
2
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
49

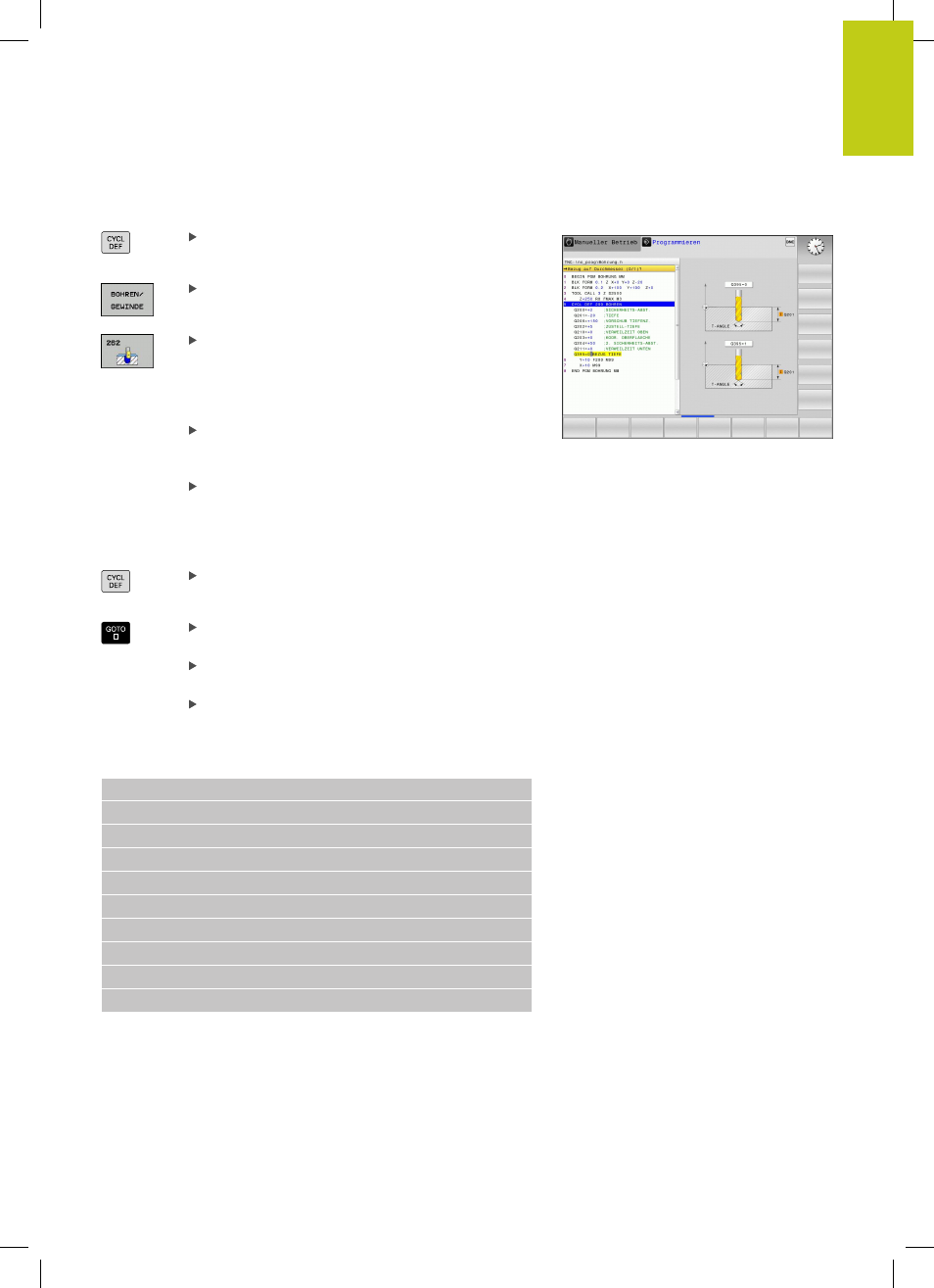

Zyklus definieren über Softkeys
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Zyklus-Gruppe wählen, z.B. Bohrzyklen
Zyklus wählen, z.B. GEWINDEFRÄSEN. Die
TNC eröffnet einen Dialog und erfragt alle
Eingabewerte; gleichzeitig blendet die TNC in der
rechten Bildschirmhälfte eine Grafik ein, in der der
einzugebende Parameter hell hinterlegt ist
Geben Sie alle von der TNC geforderten Parameter
ein und schließen Sie jede Eingabe mit der Taste
ENT ab
Die TNC beendet den Dialog, nachdem Sie alle
erforderlichen Daten eingegeben haben
Zyklus definieren über GOTO-Funktion
Die Softkey-Leiste zeigt die verschiedenen Zyklus-
Gruppen
Die TNC zeigt in einem Überblendfenster die
Zyklenübersicht an
Wählen Sie mit den Pfeiltasten den gewünschten
Zyklus oder
Geben Sie die Zyklusnummer ein und bestätigen
jeweils mit der Taste
ENT. Die TNC eröffnet dann
den Zyklusdialog wie zuvor beschrieben
NC-Beispielsätze
7 CYCL DEF 200 BOHREN
Q200=2
;SICHERHEITS-ABST.
Q201=3
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q202=5
;ZUSTELL-TIEFE
Q210=0
;VERWEILZEIT OBEN
Q203=+0
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q211=0.25
;VERWEILZEIT UNTEN
Q395=0
;BEZUG TIEFE
