Tastsystemzyklen: Sonderfunktionen
16.8 TS RADIUS INNEN KALIBRIEREN (Zyklus 462, DIN/ISO: G462,
Software-Option 17)
16
434
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
Beim Programmieren beachten!
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Sie können den Mittenversatz nur mit einem dafür
geeigneten Tastsystem emitteln.
Während des Kalibriervorgangs wird automatisch
ein Messprotokoll erstellt. Dieses Protokoll trägt den
Namen TCHPRAUTO.html.
Um den Tastkugel-Mittenversatz zu bestimmen,
muss die TNC vom Maschinenhersteller vorbereitet
sein. Maschinenhandbuch beachten!
Die Eigenschaft ob oder wie Ihr Tastsystem orientiert
werden kann, ist bei HEIDENHAIN-Tastsystemen
bereits vordefiniert. Andere Tastsysteme werden
vom Maschinenhersteller konfiguriert.
RINGRADIUS Q407: Durchmesser des Einstellrings.
Eingabebereich 0 bis 99,9999

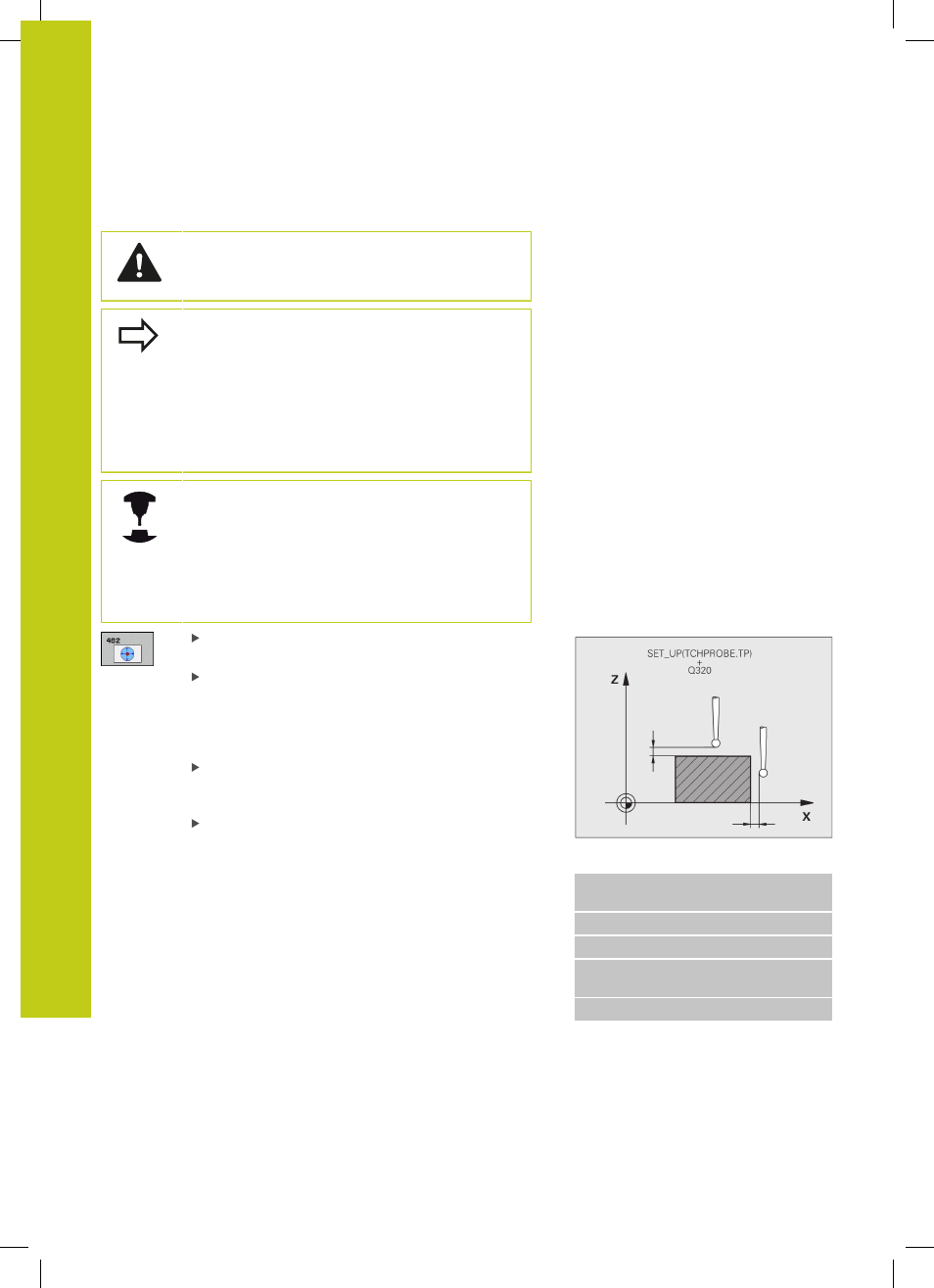

SICHERHEITS-ABST. Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
ANZAHL ANTASTUNGEN Q407 (absolut): Anzahl der
Messpunkte auf dem Durchmesser. Eingabebereich
0 bis 8
BEZUGSWINKEL Q380 (absolut): Winkel zwischen
der Hauptachse der Bearbeitungsebene und dem
ersten Antastpunkt. Eingabebereich 0 bis 360,0000
NC-Sätze
5 TCH PROBE 462 TS KALIBRIEREN IN
RING
Q407=+5
;RINGRADIUS
Q320=+0
;SICHERHEITS-ABST.
Q423=+8
;ANZAHL
ANTASTUNGEN
Q380=+0
;BEZUGSWINKEL
