Tastsystemzyklen: Bezugspunkte automatisch erfassen
14.3 BEZUGSPUNKT MITTE STEG (Zyklus 409, DIN/ISO: G409, Software-
Option 17)
14
332
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
14.3 BEZUGSPUNKT MITTE STEG (Zyklus
409, DIN/ISO: G409, Software-Option
17)

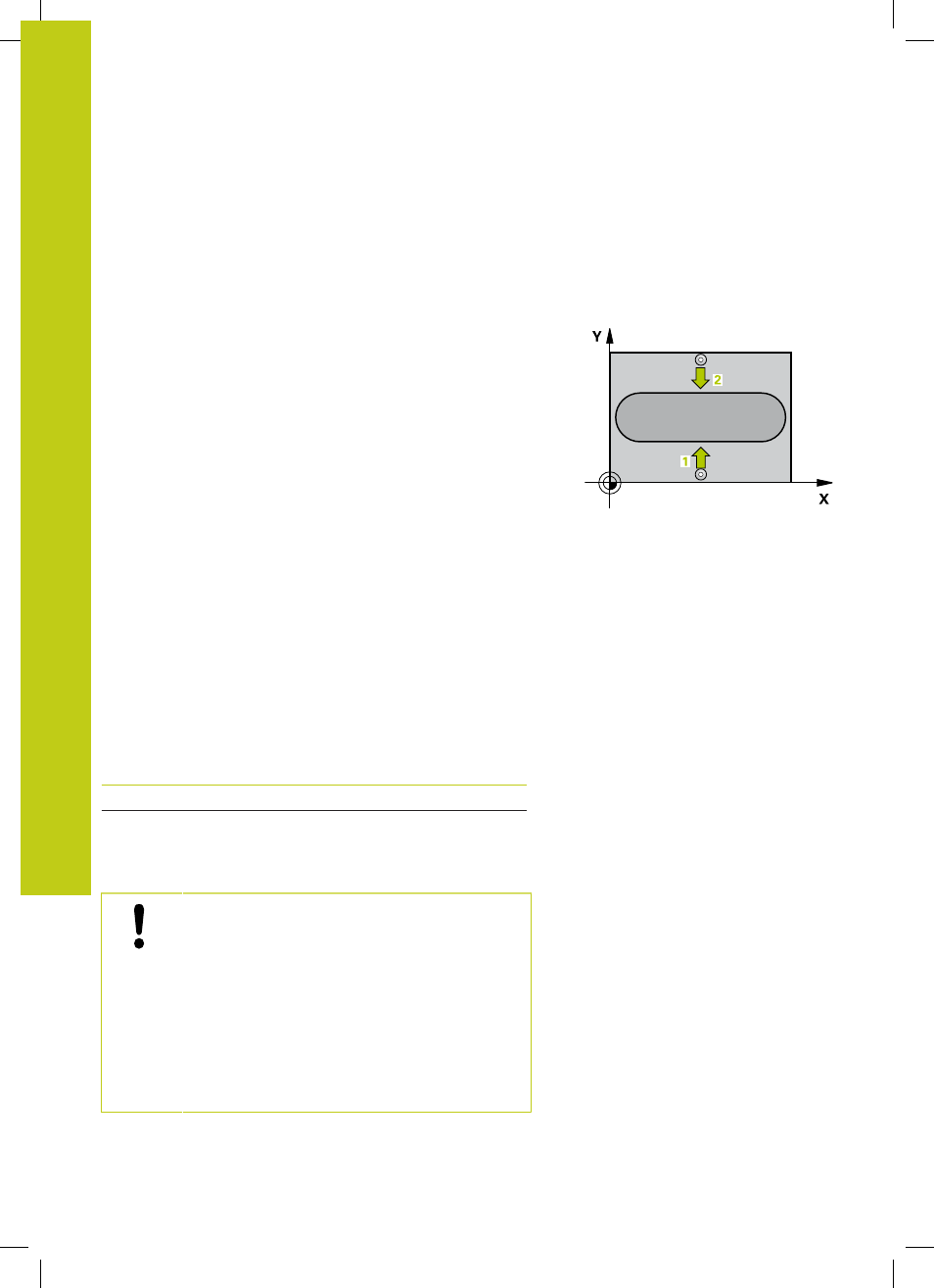

Zyklusablauf
Der Tastsystem-Zyklus 409 ermittelt den Mittelpunkt eines Steges
und setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise kann die
TNC den Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 298) zum Antastpunkt 1 . Die TNC berechnet
die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus der Spalte
SET_UP der Tastsystem-
Tabelle
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(Spalte
F ) durch
3 Danach fährt das Tastsystem auf Sicherer Höhe zum nächsten
Antastpunkt 2 und führt dort den zweiten Antast-Vorgang durch
4 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und verarbeitet den ermittelten Bezugspunkt
in Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
"Gemeinsamkeiten aller Tastsystemzyklen zum Bezugspunkt-
Setzen", Seite 326) und speichert die Istwerte in nachfolgend
aufgeführten Q-Parametern ab
5 Wenn gewünscht, ermittelt die TNC anschließend in einem
separaten Antast-Vorgang noch den Bezugspunkt in der
Tastsystem-Achse
Parameter-Nummer Bedeutung
Q166 Istwert gemessene Stegbreite
Q157 Istwert Lage Mittelachse
Beim Programmieren beachten!
Achtung Kollisionsgefahr!
Um eine Kollision zwischen Tastsystem und
Werkstück zu vermeiden, geben Sie die Stegbreite
eher zu
groß ein.
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
Wenn Sie mit dem Tastsystem-Zyklus einen
Bezugspunkt setzen (Q303 = 0) und zusätzlich
Antasten TS-Achse (Q381 = 1) verwenden, darf
keine Koordinaten-Umrechnung aktiv sein.
