Tastsystemzyklen: Sonderfunktionen
16.5 Kalibrier-Werte anzeigen
16
428
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
16.5 Kalibrier-Werte anzeigen
Die TNC speichert wirksame Länge und wirksamen Radius
des Tastsystems in der Werkzeugtabelle. Den Tastsystem-
Mittenversatzes speichert die TNC in der Tastsystem-Tabelle, in
den Spalten
CAL_OF1 (Hauptachse) und CAL_OF2 (Nebenachse).

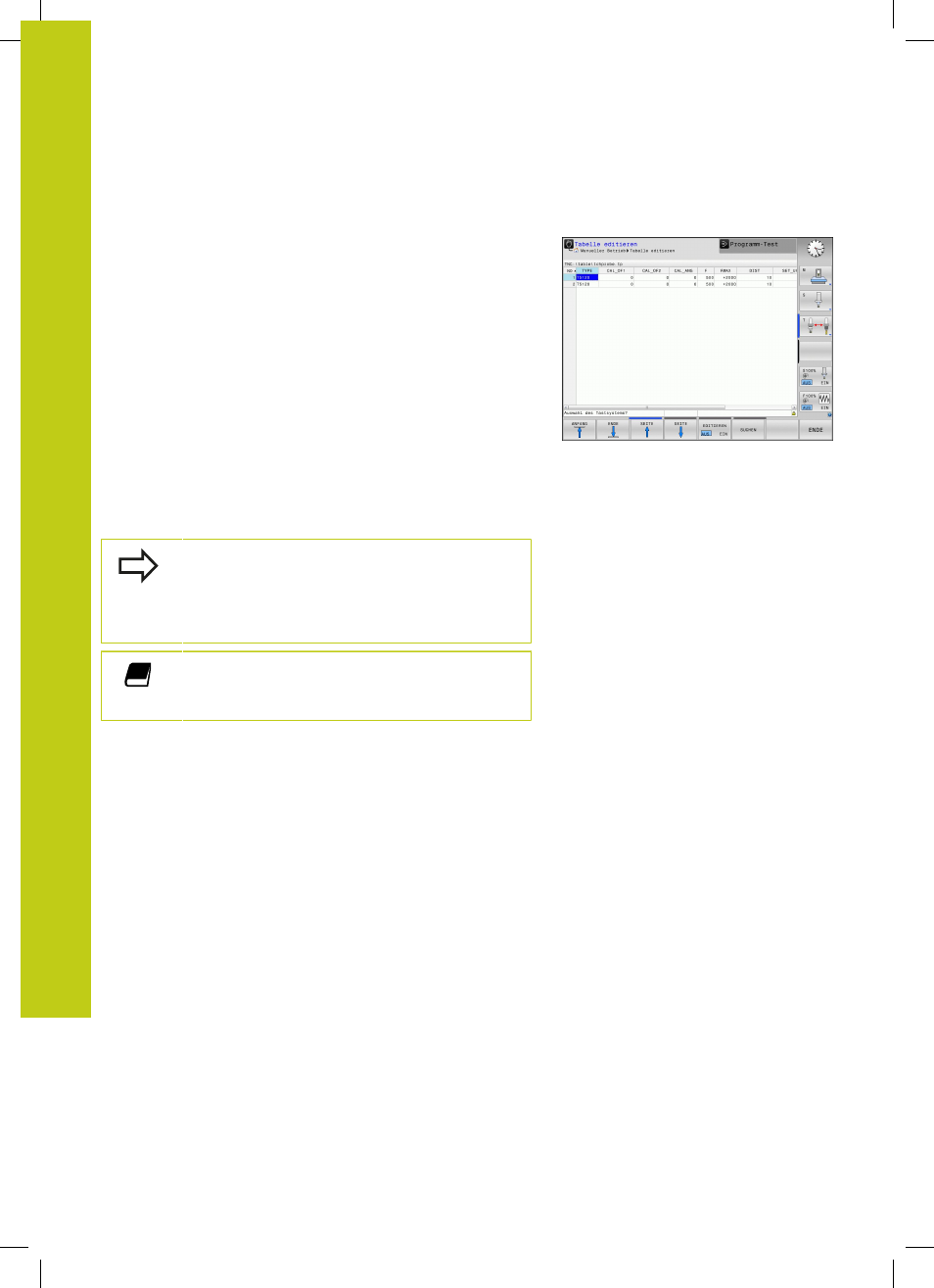

Um die gespeicherten Werte anzuzeigen, drücken Sie den Softkey
Tastsystem-Tabelle.
Während des Kalibriervorgangs wird automatisch ein Messprotokoll
erstellt. Dieses Protokoll trägt den Namen TCHPRAUTO.html.
Speicherort dieser Datei ist der Selbe, wie der Speicherort der
Ausgangsdatei. Das Messprotokoll kann an der Steuerung mit
dem Browser angezeigt werden. Werden in einem Programm
mehrere Zyklen zum Kalibrieren des Tastsystems verwendet, so
befinden sich alle Messprotokolle unter TCHPRAUTO.html. Wenn
Sie einen Tastsystem-Zyklus in der Betriebsart Manueller Betrieb
abarbeiten, so speichert die TNC das Messprotokoll unter dem
Namen TCHPRMAN.html. Speicherort dieser Datei ist der Ordner
TNC: \ *.
Beachten Sie, dass Sie die richtige Werkzeugnummer
aktiv haben, wenn Sie das Tastsystem verwenden,
unabhängig davon, ob Sie einen Tastsystem-
Zyklus im Automatikbetrieb oder in der Betriebsart
Manueller Betrieb abarbeiten wollen.
Weitere Informationen zur Tastsystem-Tabelle finden
Sie im Benutzer-Handbuch Zyklenprogrammierung.
