Zyklen: Koordinaten-Umrechnungen
10.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
10
256
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
10.5 SPIEGELN (Zyklus 8, DIN/ISO: G28)
Wirkung
Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen.
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart
Positionieren mit Handeingabe. Die TNC
zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an.
Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei SL-Zyklen
Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten

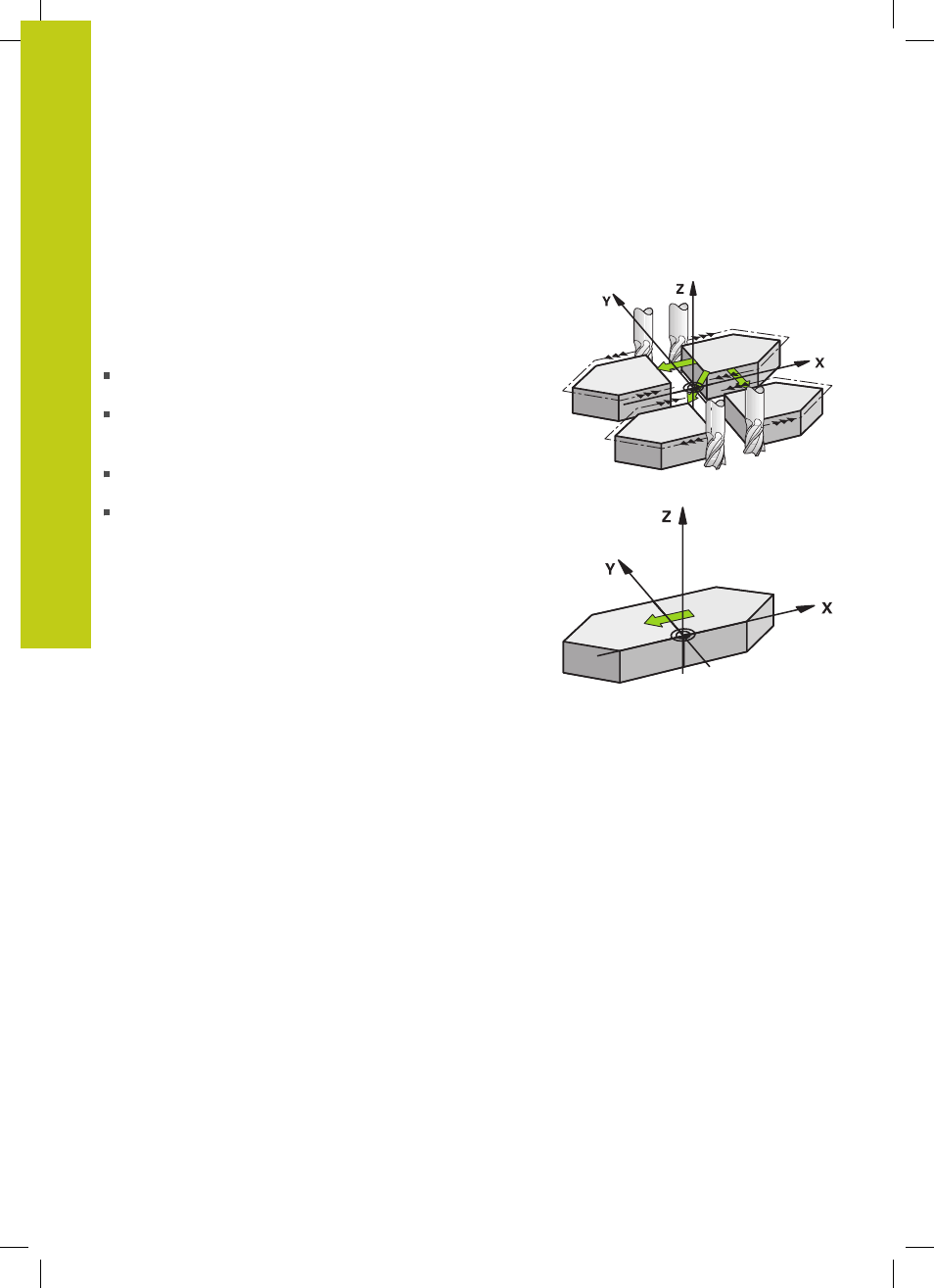

Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts
ab:
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt
Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das
Element verlagert sich zusätzlich
Rücksetzen
Zyklus SPIEGELN mit Eingabe
NO ENT erneut programmieren.
