MESSEN KOORDINATE (Zyklus 427, DIN/ISO: G427, Software-
Option 17)
15.11
15
TNC 620 | Benutzer-Handbuch Zyklenprogrammierung | 1/2015
409

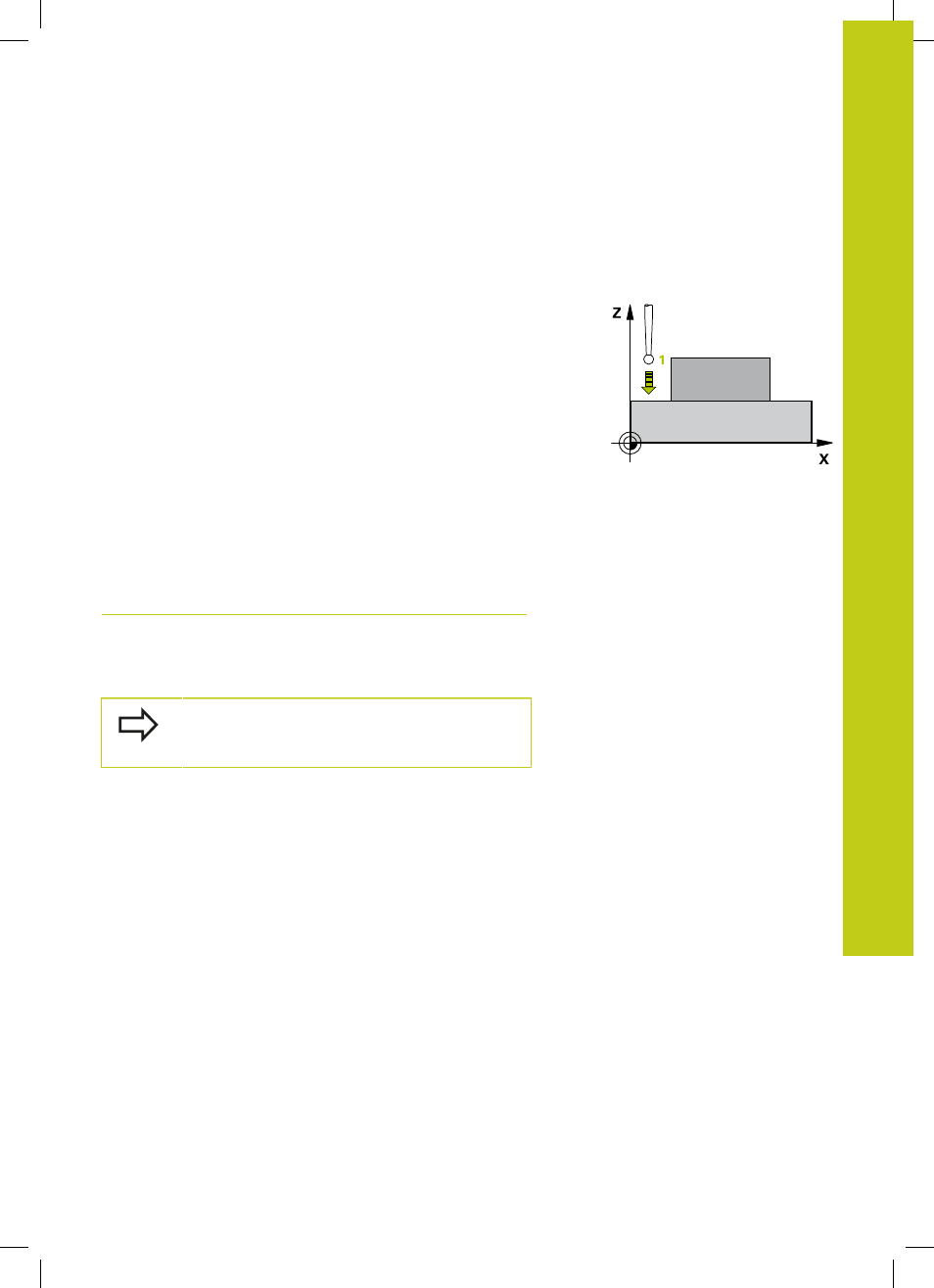

15.11 MESSEN KOORDINATE (Zyklus 427,
DIN/ISO: G427, Software-Option 17)
Zyklusablauf
Der Tastsystem-Zyklus 427 ermittelt eine Koordinate in einer
wählbaren Achse und legt den Wert in einem Systemparameter
ab.Wenn Sie die entsprechenden Toleranzwerte im Zyklus
definieren, führt die TNC einen Soll-Istwertvergleich durch und legt
die Abweichung in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
Spalte
FMAX) und mit Positionierlogik (siehe "Tastsystemzyklen
abarbeiten", Seite 298) zum Antastpunkt 1 . Die TNC versetzt
dabei das Tastsystem um den Sicherheits-Abstand entgegen
der festgelegten Verfahrrichtung
2 Danach positioniert die TNC das Tastsystem in der
Bearbeitungsebene auf den eingegebenen Antastpunkt 1 und
misst dort den Istwert in der gewählten Achse
3 Abschließend positioniert die TNC das Tastsystem zurück auf
die Sichere Höhe und speichert die ermittelte Koordinate in
folgendem Q-Parameter:
Parameter-Nummer Bedeutung
Q160 Gemessene Koordinate
Beim Programmieren beachten!
Vor der Zyklus-Definition müssen Sie einen
Werkzeug-Aufruf zur Definition der Tastsystem-Achse
programmiert haben.
