Installation und montage
Technischer Dienst - MCZ Group S.p.A. vorbehaltene Rechte - Nachdruck verboten
der Mitte zu positionierenden Schrauben (unterhalb der Tür)
sind schwarz.
Danach die gleiche Vorgehensweise für den Teil B befolgen.
Mit der Unterseite ist er zunächst in die Stifte einzufügen;
anschließend in der Mitte unter der Tür die Befestigung an
der Struktur mit zwei Schrauben (auch schwarz) ausführen,
während an der Oberseite zwei Feststellfedern an der
Struktur eingerastet werden.
Für die Montage der Gitter ist folgendermaßen vorzugehen:
Die untereinander identischen Gitter (C-D-F-G) nehmen und
mit jeweils 4 Schrauben (beiliegend, 2 pro Seite) an der
Struktur des Kaminofens befestigen. Für das zentrale Gitter E
ist die gleiche Vorgehensweise zu beachten.
3.5.2.
Montage der oberen Abdeckung
Zur Montage wird die Abdeckung einfach auf die Struktur des
Kaminofens gesetzt.

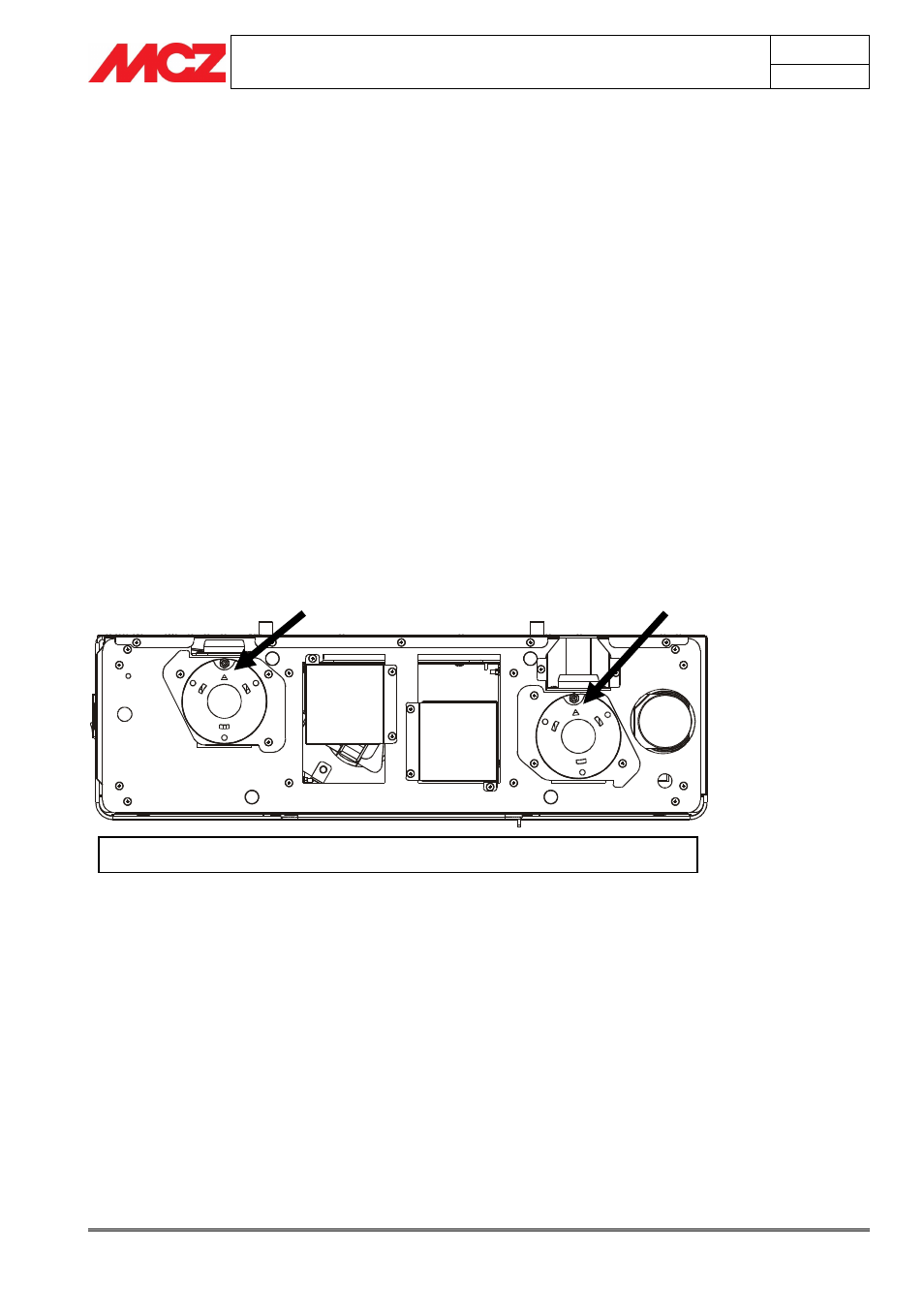

Zur Gewährleistung der korrekten Positionierung und der regulären
Funktionsweise der Drehgriffe ist es erforderlich, dass beim Aufsetzen
der Abdeckung die Einkerbung des Drehgriffs am “Dreieck” ∆ der
Struktur liegt.
Diese Zentrierung ist unabdingbar, um die Warmluft in die gewünschte
Richtung zu leiten.
1- POSITION “DREIECK” ∆ IN RICHTUNG RÜCKSEITE DES KAMINOFENS
