INNOMAG® TB- MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE
DEUTSCH 26999996 06-14
Seite 12 von 50
Die Ringschrauben oder
eingegossenen Hebeösen nicht verwenden, um
Baugruppen von Pumpen, Motoren und Grundplatten
anzuheben.
Achten Sie darauf die Bauteile oder
Baugruppen oberhalb des Schwerpunkts anzuheben,
damit sie nicht umkippen.

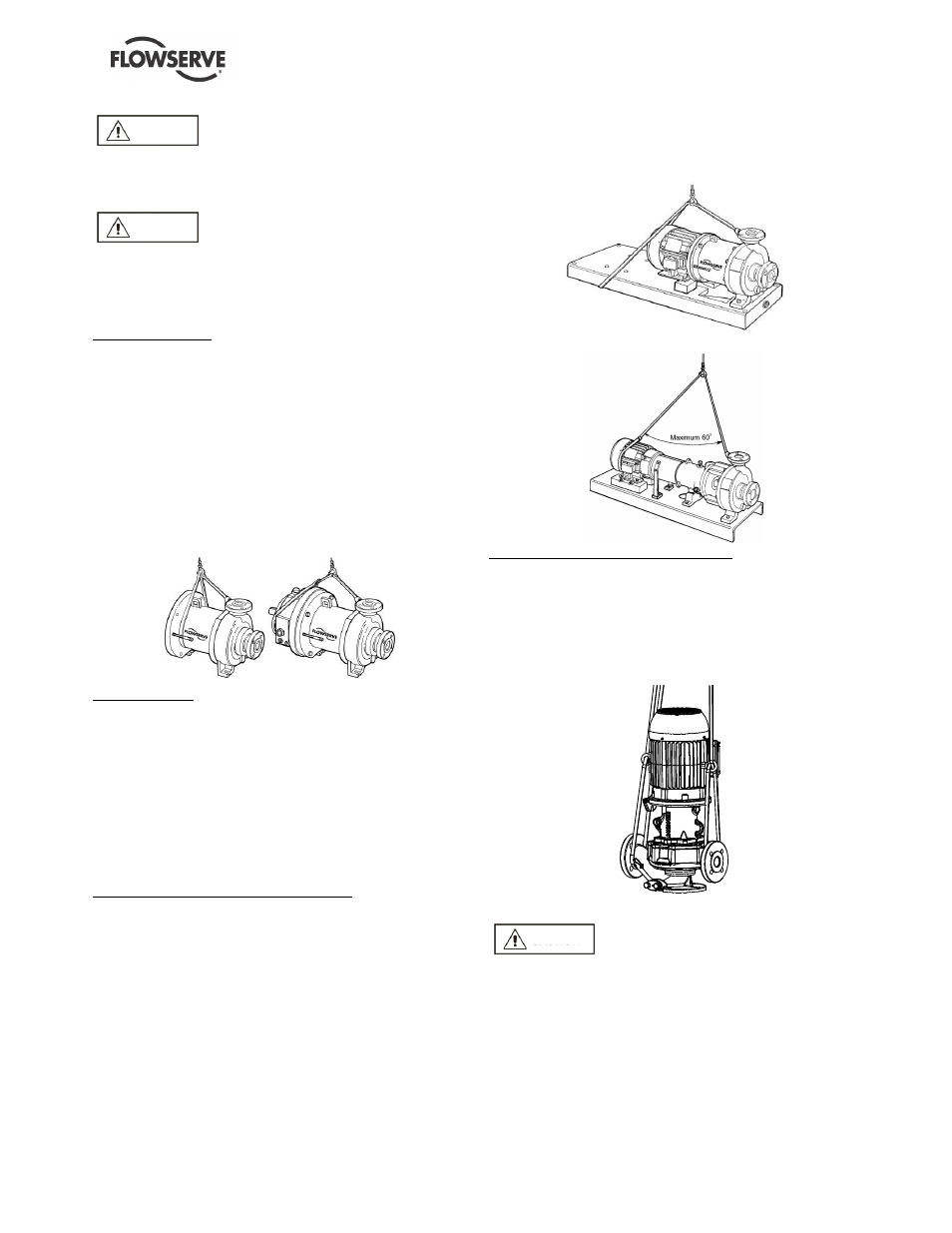

2.3.1 Nur Pumpe
Horizontalpumpen: Eine Schlinge um den
Auslassstutzen der Pumpe und eine zweite Schlinge
um die Motorseite des Lagergehäuses oder des
Adapters legen. An beiden Stellen ist eine fest
verzurrte Schlaufe. Die Schlingenlängen müssen so
eingestellt werden, dass die Last ausbalanciert ist,
bevor der Haken angebracht wird.
Sicherstellen, dass die Schlaufe am Auslassstutzen
zur Kupplungsseite der Pumpe hin abgeschlossen
wird, siehe Abb. 2-1.
Abb. 2-1
Vertikalpumpen: Eine Schlinge um den
Auslassstutzen der Pumpe und eine zweite Schlinge
um den Ansaugstutzen legen. Die Schlingen durch
die Hebeöse am Adapter ziehen, damit die Pumpe
beim Anheben nicht kippt.
2.3.2 Heben der Baugruppe Pumpe, Motor und
Grundplatte
Der Winkel zwischen den Schlingen oder Seilen zum
Heben darf 60° nicht überschreiten.
Horizontalpumpen mit montiertem Motor: Wenn die
Grundplatte seitlich an den Enden Hebelöcher hat
(Typ D, Typ E sowie Typ A, wenn vorhanden), S-
Haken an den vier Ecken einhängen und Schlingen
oder Ketten zum Anschluss an die Hebenösen
verwenden. Keine Schlingen durch die Hebelöcher
ziehen. (Abb. 2-2)
Bei anderen Grundplatten eine Schlinge um den
Auslassstutzen und eine zweite um die Motorseite des
Motorgehäuses ziehen. An beiden Stellen ist eine fest
verzurrte Schlaufe zu verwenden. Die Schlinge ist so
zu positionieren, dass das Gewicht nicht über das
Motorgebläsegehäuse getragen wird. (Abb. 2-3)
Abb. 2-2
Abb. 2-3
Vertikalpumpen mit montiertem Motor: Vertikalpumpen
müssen mit fußlosen Vertikalmotoren mit zwei
Augenschrauben kombiniert werden. Eine Schlinge
um den Auslassstutzen der Pumpe und eine zweite
Schlinge um den Ansaugstutzen legen. Die Schlingen
durch die Augenschrauben am Motor ziehen, damit
die Pumpe beim Anheben nicht kippt.
Zusammengesetzte Einheiten und
ihre Teile sind schwer. Wenn diese Einheiten nicht
richtig gehoben und gestützt werden, kann es zu
schweren Verletzungen bzw. Ausrüstungsschäden
kommen. Die Einheiten nur an den vorgesehenen
Anschlagpunkten anheben. Hebevorrichtungen, wie
Augenschrauben, Schlingen und Hebegeschirr
müssen entsprechend der erforderlichen
Gesamttraglast ausgewählt und verwendet werden.
ACHTUNG
ACHTUNG
ACHTUNG
