INNOMAG® TB-

MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE

DEUTSCH 26999996 06-14

Seite 20 von 50

f)

Die Sicherungsscheibe [3] und Mutter [2] auf
der Stelzenschrauben montieren. Die Mutter
auf die Sicherungsscheibe anziehen.

g)

Wenn alle vier Stelzenschrauben montiert
sind, die Grundplatte über den
Bodenaufnahmen [4] unter jeder der
Stelzenschraubenpositionen positionieren und
auf den Boden absenken.

h)

Nivellieren und endgültige Höhenjustierungen
an den Ansaug- und Auslassrohren
vornehmen. Dazu zunächst die oberen
Muttern lockern und dann die unteren Muttern
drehen, um die Grundplatte zu heben oder zu
senken.

i)

Zuerst die oberen und unteren Muttern an der
Sicherungsscheibe [3] anziehen, dann die
anderen Muttern anziehen.

j)

Beachten Sie bitte, dass die Verbindungsrohre
individuell abgestützt werden müssen, und
dass die auf Stelzenschrauben montierte
Grundplatte nicht dafür ausgelegt ist, die
gesamte statische Rohrlast zu tragen.


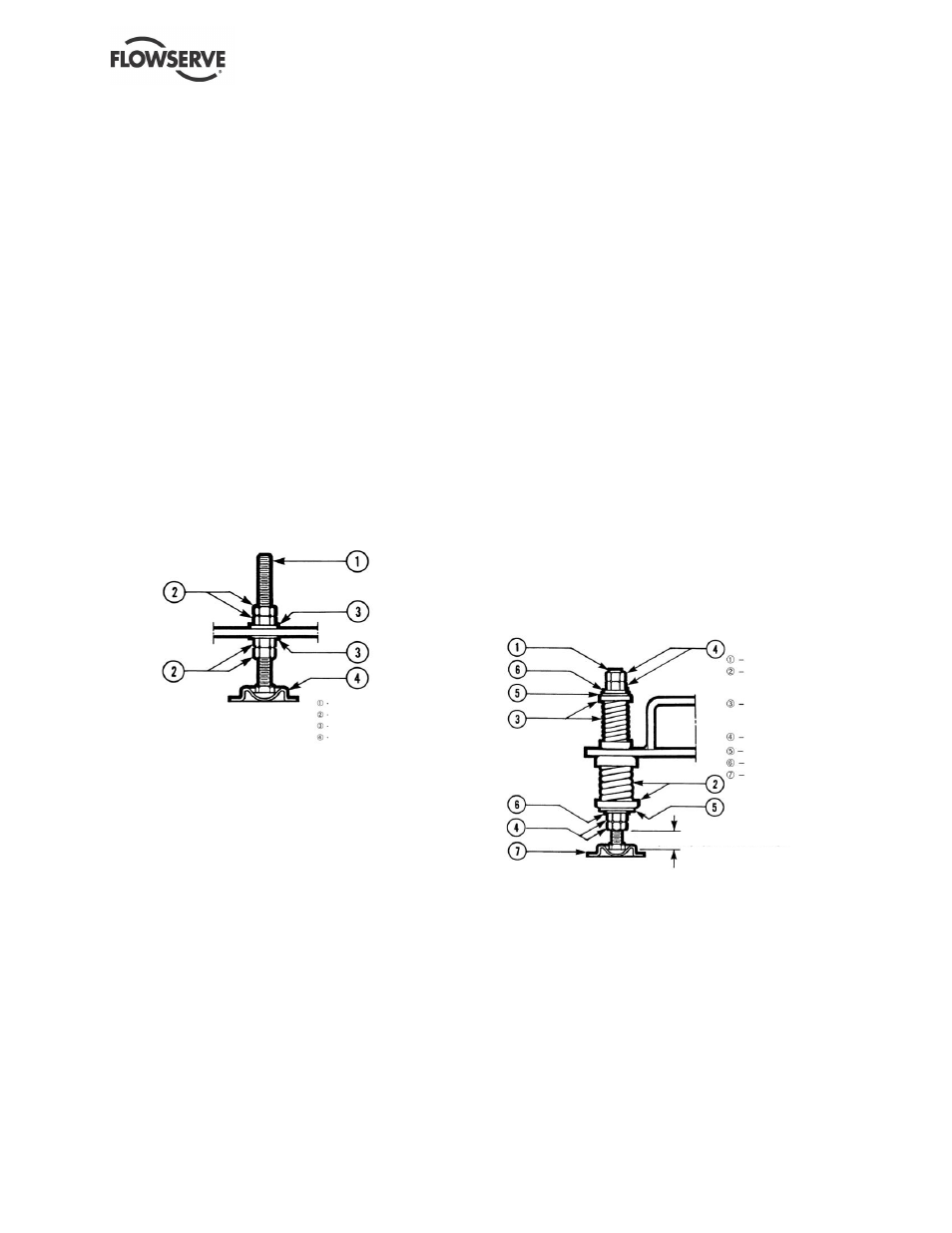

Abb. 4-3

4.3.3.2 Anleitungen zur Montage von
Grundplatten auf Stelzen und Federn
Siehe Abb. 4-4.
a)

Die Baugruppe mit Grundplatte und Pumpe
vom Boden anheben oder aufbocken, um die
Stelzenschrauben einzubauen.

b)

Die unteren Muttern [4] oberhalb der
Stellschraubenköpfe [1] einstellen. Dies
ermöglicht eine Aufwärtsbewegung von
51 mm (2 in.) zur endgültigen Höhenjustierung
des Ansaug-/Auslassflansches.

c)

Die Sicherungsscheibe [6], Unterlegscheibe
[5] und untere Feder/Aufnahme-Baugruppe [2]
auf der Stelzenschrauben [1] montieren.

d)

Die Stelzenschrauben/untere Feder nach
oben durch das Loch in der unteren Platte
stecken und in dieser Position halten.

e)

Die obere Feder/Aufnahme-Baugruppe [3] auf
der Stelzenschraube montieren.

f)

Unterlegscheibe [5], Sicherungsscheibe [6]
und Muttern [4] auf der Stelzenschrauben
montieren.

g)

Die oberen Muttern anziehen, dabei die
oberen Federn um ca. 13 mm (0,5 in.)
zusammendrücken. Weitere Kompression
kann erforderlich sein, um die Grundplatte zu
stabilisieren.

h)

Wenn alle vier Stelzenschrauben montiert
sind, die Grundplatte über den
Bodenaufnahmen [7] unter jeder der
Stelzenschrauben positionen positionieren
und auf den Boden absenken.

i)

Nivellieren und endgültige Höhenjustierungen
an den Ansaug- und Auslassrohren
vornehmen. Dazu zunächst die oberen
Muttern lockern und dann die unteren Muttern
drehen, um die Grundplatte zu heben oder zu
senken.

j)

Die obere Feder erneut auf die Kompression
zusammendrücken, die in Schritt g) festgelegt
wurde, und die Muttern sichern.

k)

Beachten Sie bitte, dass die Verbindungsrohre
individuell abgestützt werden müssen, und
dass die auf Stelzen/Federn montierte
Grundplatte nicht dafür ausgelegt ist, die
gesamte statische Rohrlast zu tragen.


Abb. 4-4


4.3.3.3 Motorausrichtung bei auf
Stelzenschrauben /Federn montierten
Grundplatten (nur bei Pumpen mit Lagerstuhl)
Das Verfahren für die Motorausrichtung ist bei auf
Stelzenschrauben oder Federn montierten
Grundplatten ähnlich wie bei einzementierten
Grundplatten. Der Unterschied besteht
hauptsächlich darin, wie die Grundplatte nivelliert
wird.

a)

Die Grundplatte mit den Stelzenjustiervorrichtungen
nivellieren. (Beilagscheiben sind im Gegensatz zur
Nivellierung bei einzementierter Grundplatte nicht
erforderlich).

STELZENSCHRAUBE
MUTTERN
SICHERUNGSSCHEIBE
BODENAUFNAHME

STELZENSCHRAUBE
UNTERE FEDER (83
mm AD x 102 mm
BODENAUFNAHMEN)
OBERE FEDER (51 mm
AD x 102 mm
BODENAUFNAHMEN)
MUTTERN
UNTERLEGSCHEIBE
SICHERUNGSSCHEIBE
BODENAUFNAHME

25 mm ungefähre anfängliche Höhe
