INNOMAG® TB- MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE
DEUTSCH 26999996 06-14
Seite 34 von 50
6.7.4 Flachdichtung, O-Ring
Entsorgen Sie Dichtungen und O-Ringe nach dem
Zerlegen der Pumpe und ersetzen Sie sie durch
neue Teile.
6.7.5 Laufrad
Die Buchsen [3300, 3300.1], das
Axialschubregelventil [3300.2] und die
Verschleißringe [3041.1, 3043] können
ausgewechselt werden, wenn sie beschädigt sind.
Reparaturanleitungen finden Sie in Kapitel 6.10.
6.7.6 Äußerer Magnet
Wischen Sie alle Fremdpartikel von der Innenseite
der äußeren Magnetbaugruppe [0230] ab.
6.8 Reparatur des Gehäuses
6.8.1 Ausbau des Gehäuse-Verschleißrings
a)
Führen Sie einen Schlitzschraubendreher in die
Kerbe des Gehäuses [1100] gegenüber der
Kunststoffnahtstelle am Rückhaltering ein, und
hebeln Sie den Rückhaltering heraus.
b) Heben Sie den Druckring [3041.2] und den
vorderen stationären Verschleißring [1500] mit
den Fingern heraus. Ziehen Sie den vorderen
stationären Rückhaltering [6810.1] heraus.
c) Entfernen Sie die Verriegelungsfeder(n)
[6810.4].
6.8.2 Einbau des Gehäuse-Verschleißrings
a)
Führen Sie den Druckring [3041.2] (mit der Nut
nach oben) ein, und richten Sie die Keilnut am
Druckring [3041.2] mit der Keilnut am Gehäuse
[1100] aus.
b)
Führen Sie den vorderen, stationären (SiC)
Verschleißring [1500] ein, und richten Sie ihn
mit der Keilnut am Gehäuse [1100] aus.
c)
Führen Sie die Verriegelungsfeder(n) [6810.4]
in alle bis auf eine Keilnut ein.
d)
Gehäuse können zwei bis sechs Keilnuten
haben. Wenn das Gehäuse zum Beispiel vier
Keilnuten hat, müssen Sie (3)
Verriegelungsfedern einsetzen und eine Keilnut
frei halten.
e)
Stecken Sie die keilförmige Seite des vorderen
stationären Rückhalterings [6810.1] in die
verbleibende Keilnut.
f)
Drücken Sie den vorderen stationären
Rückhaltering [6810.1] in die Gehäusenut.
g)
Bearbeiten Sie das Ende des vorderen
stationären Rückhalterings [6810.1], sodass er
nur leicht den Mitnehmerstift überlappt.
h)
Setzen Sie die Spitze des
Innensechskantschlüssels mit T-Griff am Ende
des vorderen stationären Rückhalterings
[6810.1] an.
i)
Klopfen Sie den vorderen stationären
Rückhaltering [6810.1] sanft in eine Position.
j)
Verwenden Sie einen Lötkolben und schmelzen
Sie (Kunststoffschweißen) die zwei Enden des
vorderen stationären Rückhalterings [6810.1]
zusammen.
6.9 Reparatur des Spalttopfs
6.9.1 Ersetzen des Verschleißrings
a)
Setzen Sie das Zentrierwerkzeug auf die Welle
[2100].
b)
Setzen Sie den hinteren stationären
Verschleißring [1500.2] auf das
Zentrierwerkzeug.
c)
Richten Sie die Nuten des hinteren stationären
Verschleißrings [1500.2] mit den geformten
Keilnuten im Spalttopf [3500] aus.
d)
Stecken Sie die keilförmige Seite des hinteren
stationären Rückhalterings [6810.2] in die
offene Nut.
e)
Drücken Sie mit Ihren Daumen auf den hinteren
stationären Rückhaltering [6810.2], um ihn
einzupressen.
f)
Bearbeiten Sie das Ende des vorderen
stationären Rückhalterings [6810.2], sodass er
nur leicht die Verriegelungsfeder überlappt (ca.
3 mm).
g)
Setzen Sie den Innensechskantschlüssel mit T-
Griff am Ende des hinteren stationären
Rückhalterings [6810.2] an, und klopfen Sie ihn
sanft in Position.
h)
Entfernen Sie das Zentrierwerkzeug, und
verschweißen Sie den hinteren stationären
Rückhaltering [6810.2] mit einem Lötkolben.

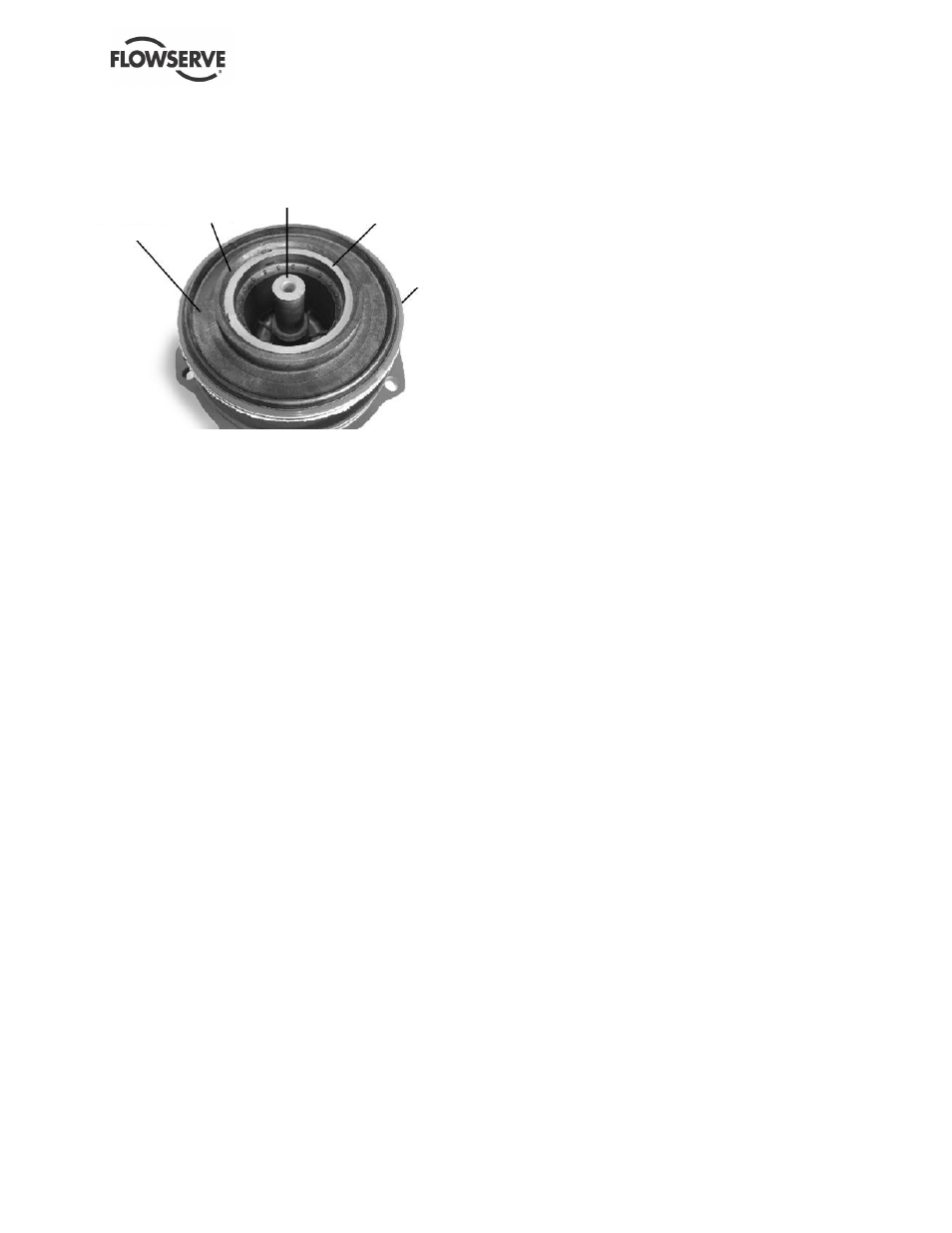

Spalttopf
Rückhaltering
Pumpenwelle
Verschleißring – Rückseite
stationär
Flachdichtung,
O-Ring
