INNOMAG® TB- MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE
DEUTSCH 26999996 06-14
Seite 38 von 50
g)
Stecken Sie die (8) Schrauben und
Sicherungsscheiben am Gehäuse [1100] ein,
und ziehen Sie sie von Hand fest.
h)
Ziehen Sie die Sechskantschrauben [6570.1]
mit einem Schraubenschlüssel fest, und ziehen
Sie sie dann mit dem Drehmomentwert in Abb.
6-1 an.
Abb. 6-1
Schraubengröße
ISO (ASME)
Drehmoment Nm
(lbf•ft)
M10 (3/8 Zoll) 27 (20)
M12 (1/2 Zoll) 61 (45)
M16 (5/8 Zoll) 122 (90)
6.12 Demontieren der Antriebsseite
Die äußere Magnetbaugruppe
[0230] enthält sehr starke Magnete. Seien Sie beim
Einführen der Abdrückschraube vorsichtig. Unter
normalen Bedingungen reichen eine Sichtprüfung
und ein Sauberwischen der Innenseite der äußeren
Magneten aus.
6.12.1 Demontieren der NEMA-Antriebsseite
a)
Entfernen Sie den Metallrohrstopfen von der
Oberseite des Adapters [1340].
b)
Suchen Sie die (2) Stellschrauben an der
äußeren Magnetbaugruppe [0230], und lösen
Sie sie mit dem Innensechskantschlüssel mit T-
Griff – 3/16 Zoll (A/V/E), 1/4 Zoll (B/C/W/F/G).
c)
Stecken Sie eine Abdrückschraube 1/2 Zoll – 13
x 6+ Zoll in der Mitte der äußeren NEMA-
Magnetbaugruppe ein.
d)
Ziehen Sie die Abdrückschraube an, um die
äußere Magnetbaugruppe zu lösen. Ein 3/4-
Zoll-Steckschlüssel wird wegen der
Magnetkräfte empfohlen.
e)
Entfernen Sie die äußere Magnetbaugruppe
vorsichtig.
f)
Entfernen Sie die (4) Sechskantschrauben
[6570.1] am Adapter [1340].
g)
Entfernen Sie den Adapter [1340] vom Motor.
6.12.2 Demontieren der IEC-Antriebsseite
a)
Entfernen Sie den Metallrohrstopfen von der
Oberseite des Adapters [1340].
b)
Suchen Sie die (2) Stellschrauben an der
äußeren Magnetbaugruppe [0230], und lösen
Sie sie mit dem Innensechskantschlüssel mit T-
Griff – 3/16 Zoll (A/V/E), 1/4 Zoll (B/C/W/F/G).
c)

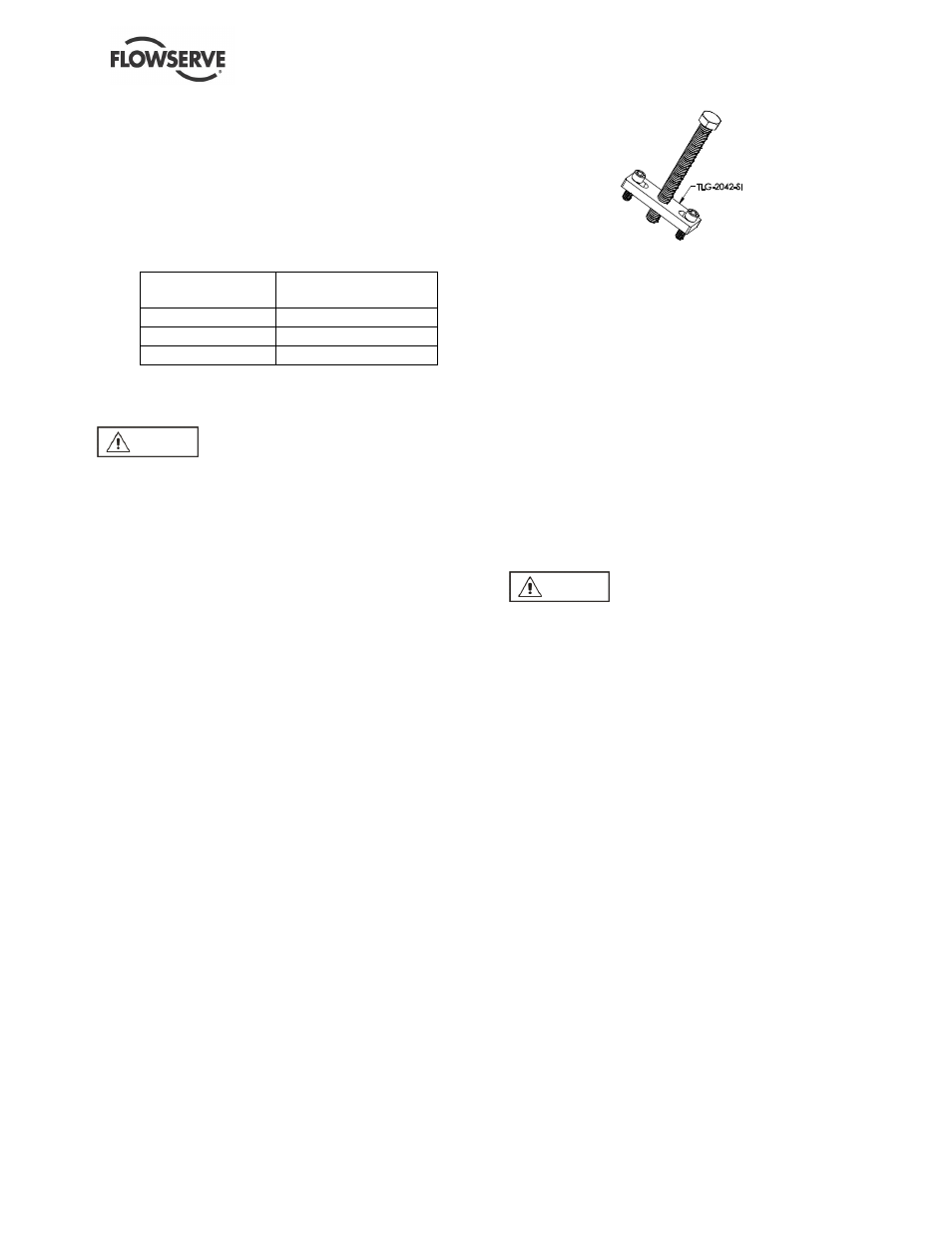

Befestigen Sie die Abdrückschraubenplatte
[TLG-2042-SI] mit (2) M8 x 1,25 x 30 mm
Schrauben in den Gewindebohrungen in der
äußeren IEC-Magnetbaugruppe [0230].
d)
Stecken Sie eine Abdrückschraube M12 x 1,75
x 100+ mm in die Mitte der
Abdrückschraubenplatte [TLG-2042-SI], und
ziehen Sie die mittlere Abdrückschraube an, um
die äußere Magnetbaugruppe zu lösen.
e)
Entfernen Sie die äußere Magnetbaugruppe
[0230] vorsichtig.
f)
Entfernen Sie die (4) Sechskantschrauben
[6570.1] am Adapter [1340].
g)
Entfernen Sie den Adapter [1340] vom Motor.
6.13 Montage der Antriebseite
Die äußere Magnetbaugruppe
[0230] enthält sehr starke Magnete.
6.13.1 Montage der NEMA-Antriebsseite
a)
Richten Sie die Bohrungen im Adapter [1340]
mit den Gewindebohrungen am Motor aus. (Bei
NEMA-Motoren mit Rahmen 324 und größer ist
eine Adapterplatte [1340] erforderlich.)
b)
Drehen Sie (4) Sechskantschrauben [6570.1]
mit Sicherungsscheiben ein, und ziehen Sie sie
an, bis kein Spalt mehr zwischen dem Adapter
[1340] und der Befestigungsfläche des Motors
zu sehen ist.
c)
Beachten Sie vor dem Einbau die Anordnung
der Stellschrauben an der äußeren
Magnetbaugruppe [0230] in Bezug auf die
Mitnehmerstifte.
Die Stellschraube (A) sitzt
direkt gegenüber den Mitnehmerstiften. Die
Stellschraube (B) sitzt senkrecht zu den
Mitnehmerstiften.
d)
Richten Sie die Mitnehmerstifte der äußeren
Magnetbaugruppe [0230] mit der Keilnut an der
Motorwelle aus. Wenden Sie keine stumpfe
Gewalt an der Vorderfläche der äußeren
Magnetbaugruppe an. Wenn die Montage
schwierig ist, kontrollieren Sie, ob die
Motorwelle den Toleranzen des Herstellers
entspricht und gratfrei ist.
ACHTUNG
ACHTUNG
