222 Teach-in-Mode
4.5 St
ec
hzyklen

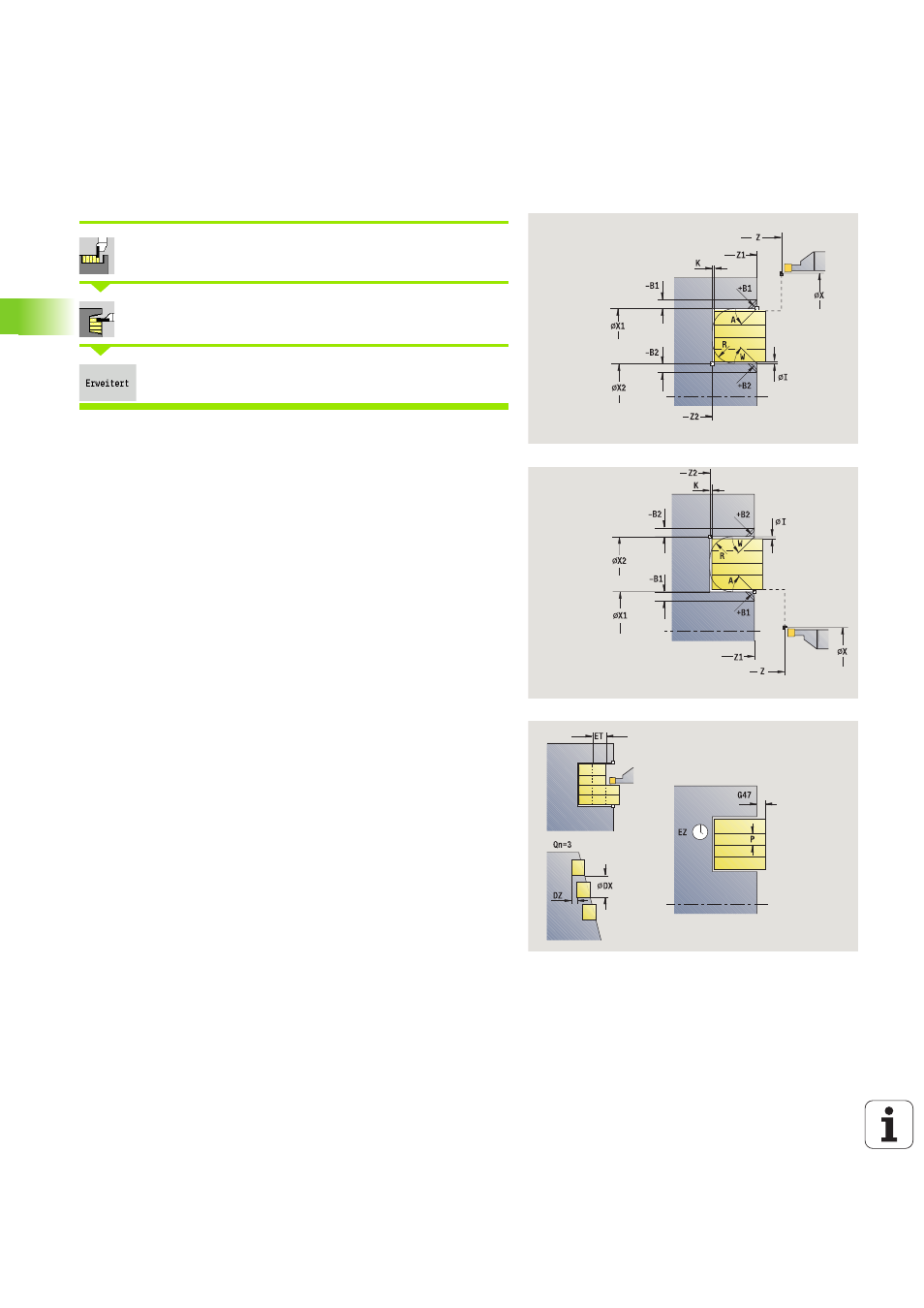

Einstechen axial – Erweitert
Stechzyklen wählen
Einstechen axial wählen
Softkey Erweitert zuschalten
Der Zyklus fertigt die in Anzahl Qn definierten Einstiche. Die Parameter
Anfangspunkt Kontur
und Endpunkt Kontur definieren den ersten
Einstich (Position, Einstichtiefe und -breite).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
I, K Aufmaß X, Z
G14 Werkzeugwechselpunkt (siehe Seite 142)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
P Stechbreite: Zustellungen <= P (keine Eingabe: P = 0,8 *
Schneidenbreite des Werkzeugs)
ET Stechtiefe, die in einem Schnitt zugestellt wird.
EZ Verweilzeit: Freischneidezeit (default: Zeitdauer von zwei
Umdrehungen)
Qn Anzahl der Einstichzyklen (default: 1)
DX, DZ Abstand zum Folgeeinstich, relativ zum vorhergehenden
Einstich
G47 Sicherheitsabstand (siehe Seite 142)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
