340 Teach-in-Mode
4.8 F
räszyklen
Bearbeitungsart für Technologiedatenbankzugriff: Fräsen

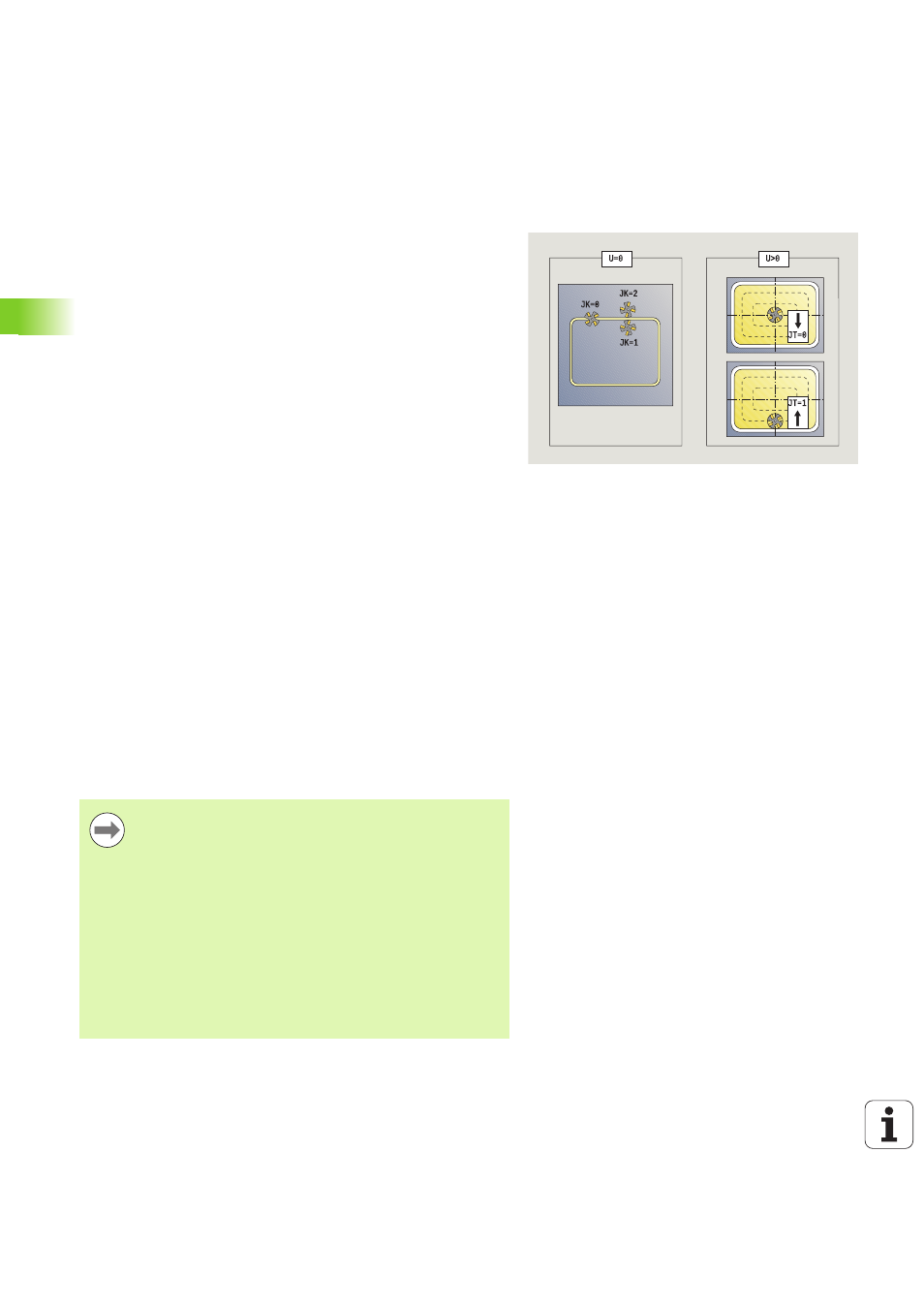

JT Taschenfräsen (Eingabe wird nur bei Taschenfräsen
ausgewertet)
 0: von innen nach außen
 1: von außen nach innen
R Einfahrradius: Radius Ein-/Ausfahrbogen (default: 0)
 R=0: Konturelement wird direkt angefahren; Zustellung
auf Anfahrpunkt oberhalb der Fräsebene – danach
senkrechte Tiefen-Zustellung
 R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an
das Konturelement anschließt
 R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen,
der tangential an das Konturelement anschließt
 R<0 bei Außenecken: Länge lineares Ein-/
Ausfahrelement; Konturelement wird tangential an-/
abgefahren
RB Rückzugsebene
SCI Sicherheitsabstand in der Bearbeitungsebene
SCK Sicherheitsabstand in Zustellrichtung (siehe Seite 142)
BG Fasenbreite zum Entgraten
JG Vorbearbeitungsdurchmesser
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
Hinweise zu Parametern/Funktionen:
 Kontur- oder Taschenfräsen: wird definiert mit
Überlappungsfaktor U
 Fräsrichtung: wird beeinflusst von Fräslaufrichtung H
und der Drehrichtung des Fräsers (siehe
„Fräslaufrichtung beim Konturfräsen” auf Seite 344).
 Fräserradiauskompensation: wird durchgeführt
(außer beim Konturfräsen mit JK=0).
 An- und Abfahren: Bei geschlossenen Konturen ist der
Startpunkt des ersten Elements (bei Rechtecken das
längere Element) die An- und Abfahrposition. Ob direkt
angefahren wird, oder in einem Bogen, beeinflussen Sie
mit Einfahrradius R.
