HEIDENHAIN CNC PILOT 640
83
3.3
Mas
c
hi
ne
nda
ten

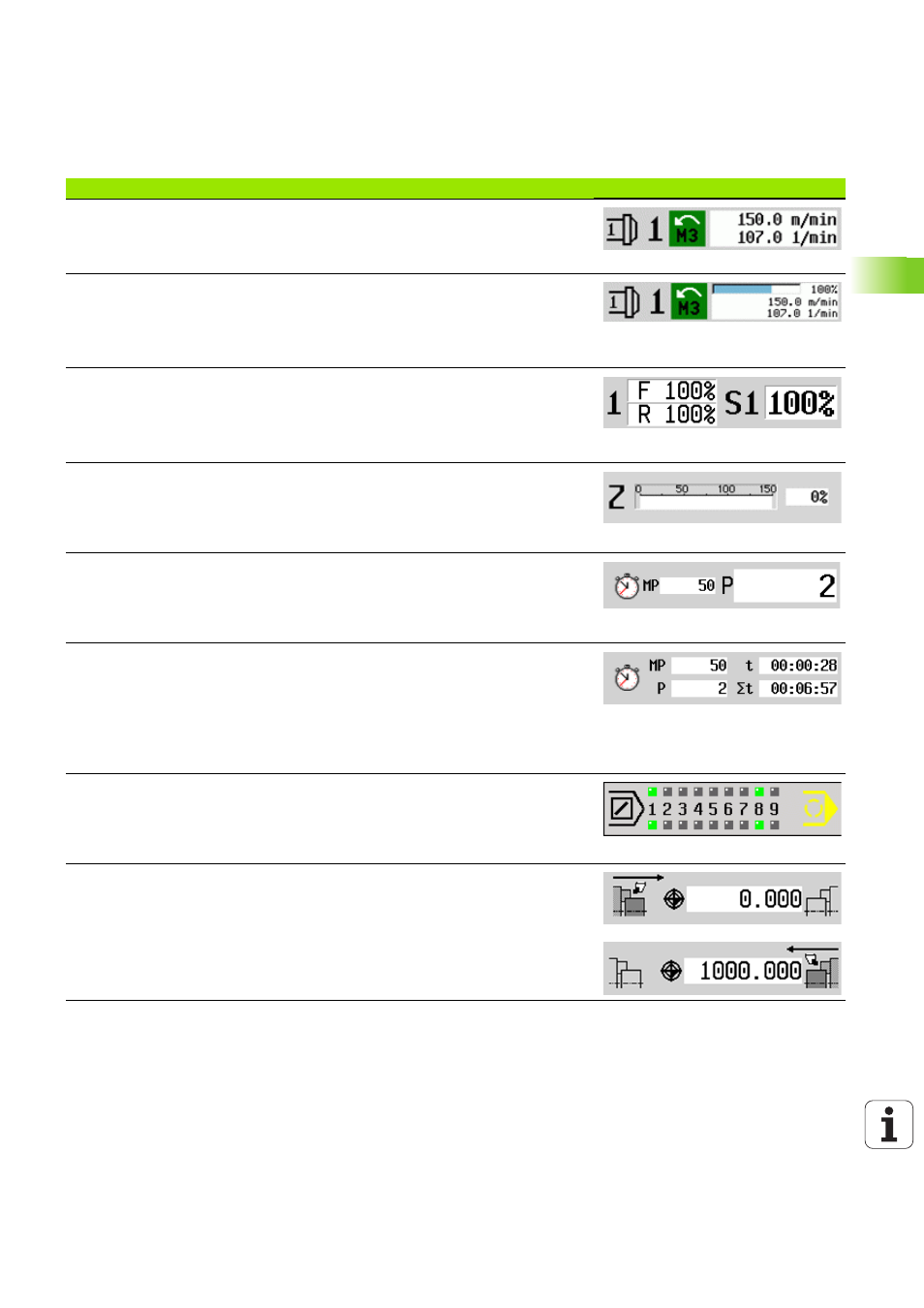

Spindel-Anzeige mit Spindelnummer, Getriebestufe und Spindelzustand
oberes Feld: programmierte Drehzahl
unteres Feld: Istdrehzahl bzw. Spindelposition
Spindel-Anzeige mit Spindelnummer, Getriebestufe und Spindelzustand
oberes Feld: Einstellung des Override-Reglers
mittleres Feld: programmierte Drehzahl
unteres Feld: Istdrehzahl bzw. Spindelposition
Override-Anzeige der aktiven Spindel
F: Vorschub
R: Eilgang
S: Spindel
Auslastung der Antriebe: Auslastung des Antriebs in Bezug zum
Nenndrehmoment.
digitale Achs- und Spindelantriebe
analoge Achs- und Spindelantriebe, wenn vom Maschinen-Hersteller eingerichtet
Anzeige der Stückzahl: Die Stückzahl wird nach jedem M30, M99 oder
programmiertem Zählimpuls M18 hochgezählt.
MP: Stückzahl-Vorgabe
P: Anzahl gefertigte Teile
Anzeige der Stückzahl und Stückzeit: Die Stückzahl wird nach jedem M30, M99
oder programmiertem Zählimpuls M18 hochgezählt.
MP: Stückzahl-Vorgabe
P: Anzahl gefertigte Teile
t: Laufzeit des aktuellen Programms
Summe t: Gesamtzeit
Anzeige Ausblendebenen und M01 bedingter Halt
Definierte (obere Leiste) und gesetzte/aktivierte Ausblendebenen (untere Leiste)
Einstellung für M01: Im Modus „kontinuierlicher Ablauf“ (Anzeige gelb) wird M01
nicht ausgeführt
Anzeige Rückseitenbearbeitung: In der RSM-Anzeige (RSM: Rear Side
Machining) werden Informationen zur Rückseitenbearbeitung dargestellt.
RSM-Status
Aktive Nullpunktverschiebung der konfigurierten RSM-Achse
Elemente der Maschinendatenanzeige
