HEIDENHAIN CNC PILOT 640
359
4.9 Bohr
- und F
räsmust
er

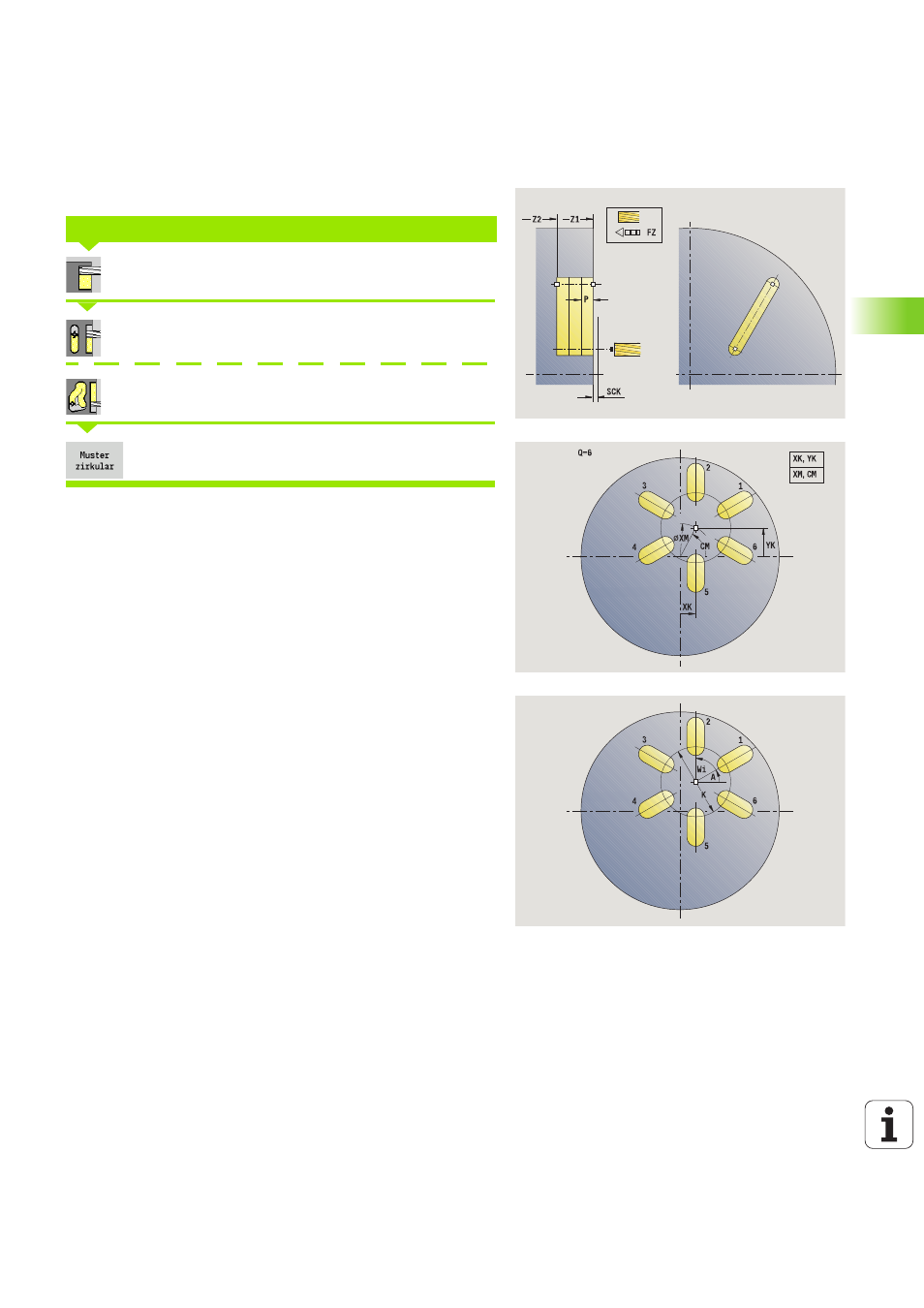

Zirkulares Fräsmuster axial
Fräsen wählen
Nut axial
wählen
Kontur axial ICP
wählen
Softkey Muster zirkular zuschalten
Muster zirkular
wird bei Fräszyklen zugeschaltet, um Fräsmuster mit
gleichmäßigen Abständen auf einem Kreis oder Kreisbogen auf der
Stirnfläche zu erstellen.
Zusätzlich werden die Parameter zur Erstellung der Fräsbearbeitung
angefordert.
Verwenden Sie folgende Parameterkombinationen für Mittelpunkt
Muster:
XM, CM oder
XK, YK
ZIRKULARES FRÄSMUSTER AXIAL
Zyklusparameter
X, Z
Startpunkt
C
Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q
Anzahl der Nuten
XM, CM
Mittelpunkt Muster in Polarkoordinaten
XK, YK
Mittelpunkt Muster in kartesischen Koordinaten
K Musterdurchmesser
A
Winkel 1. Nut (default: 0°)
Wi
Winkelinkrement (Musterabstand) – (default:
Fräsbearbeitungen werden in gleichen Abständen auf
einem Kreis angeordnet)
