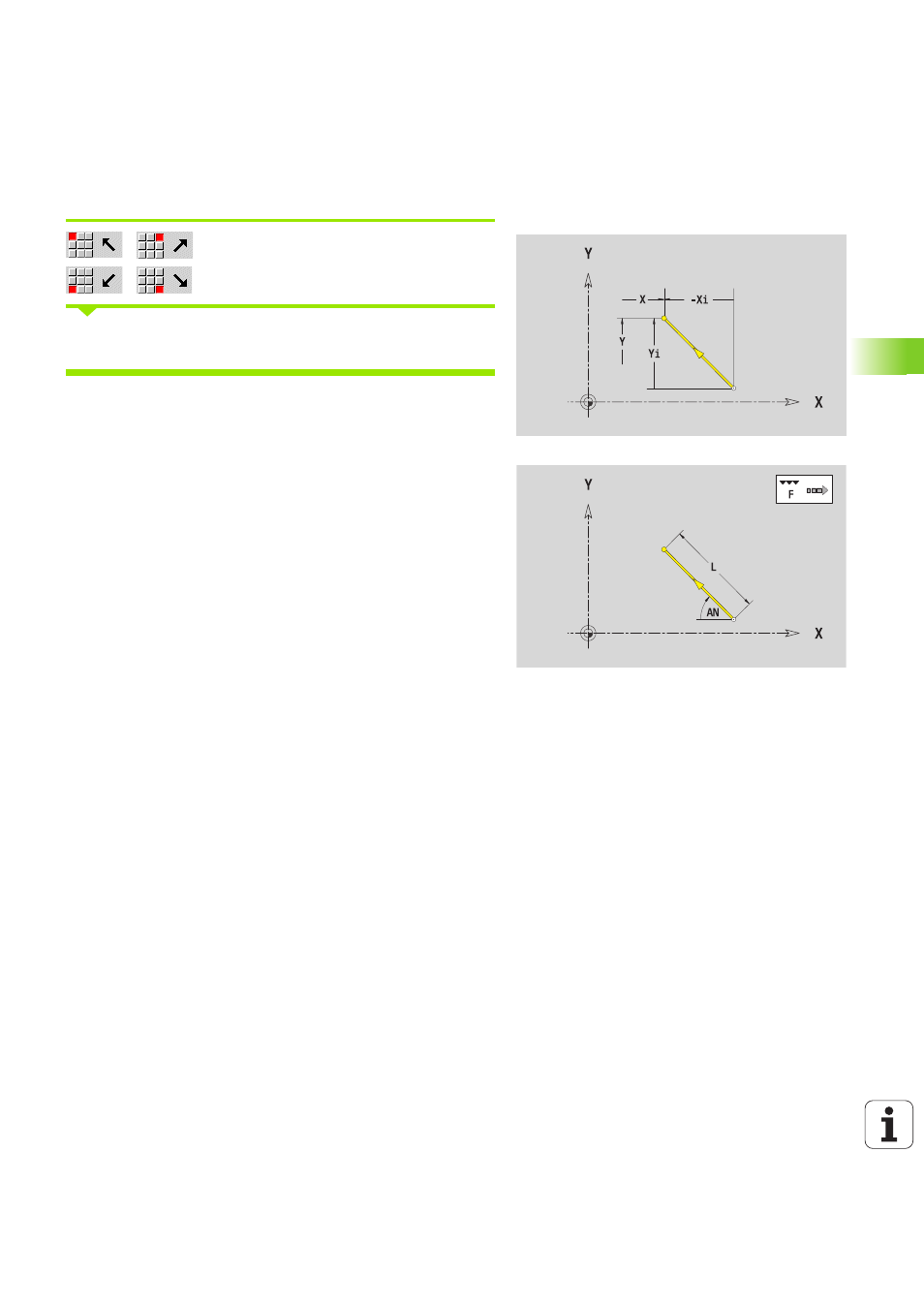

Linie im Winkel XY-Ebene
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G171.
Parameter
X, Y
Zielpunkt
Xi, Yi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W
Zielpunkt polar – Winkel
P
Zielpunkt polar
AN
Winkel zur X-Achse (Winkelrichtung siehe Hilfebild)
L
Länge der Linie
ANn
Winkel zum nachfolgenden Element
ANp
Winkel zum vorherigen Element
