Inkrementale Koordinaten

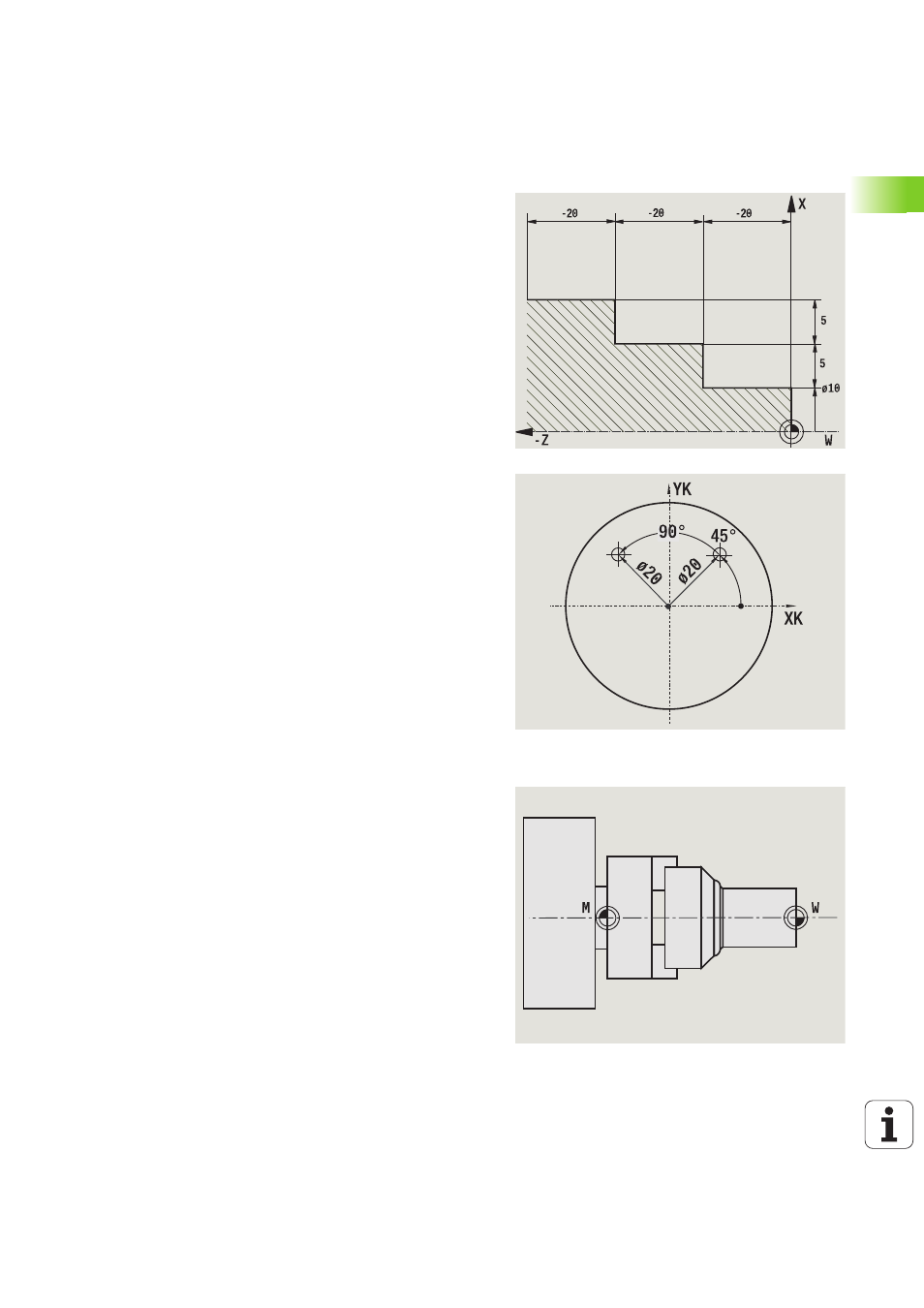

Inkrementale Koordinaten beziehen sich auf die zuletzt programmierte
Position. Inkrementale Koordinaten geben das Maß zwischen der
letzten und der darauf folgenden Position an. Jede Position eines
Werkstücks ist durch inkrementale Koordinaten eindeutig festgelegt
(siehe Bild).
Polarkoordinaten
Positionsangaben auf der Stirn- oder Mantelfläche können Sie
entweder in kartesischen Koordinaten oder Polarkoordinaten
eingeben.
Bei einer Vermaßung mit Polarkoordinaten ist eine Position auf dem
Werkstück mit einer Durchmesser- und Winkelangabe eindeutig
festgelegt (siehe Bild).
Maschinen-Nullpunkt
Der Schnittpunkt der X- und Z-Achse wird Maschinen-Nullpunkt
genannt. In einer Drehmaschine ist das in der Regel der Schnittpunkt
der Spindelachse und der Spindelfläche. Der Kennbuchstabe ist „M“
(siehe Bild).
