HEIDENHAIN CNC PILOT 640
469
5.15 K
o
nt
ur
en der YZ-Ebene

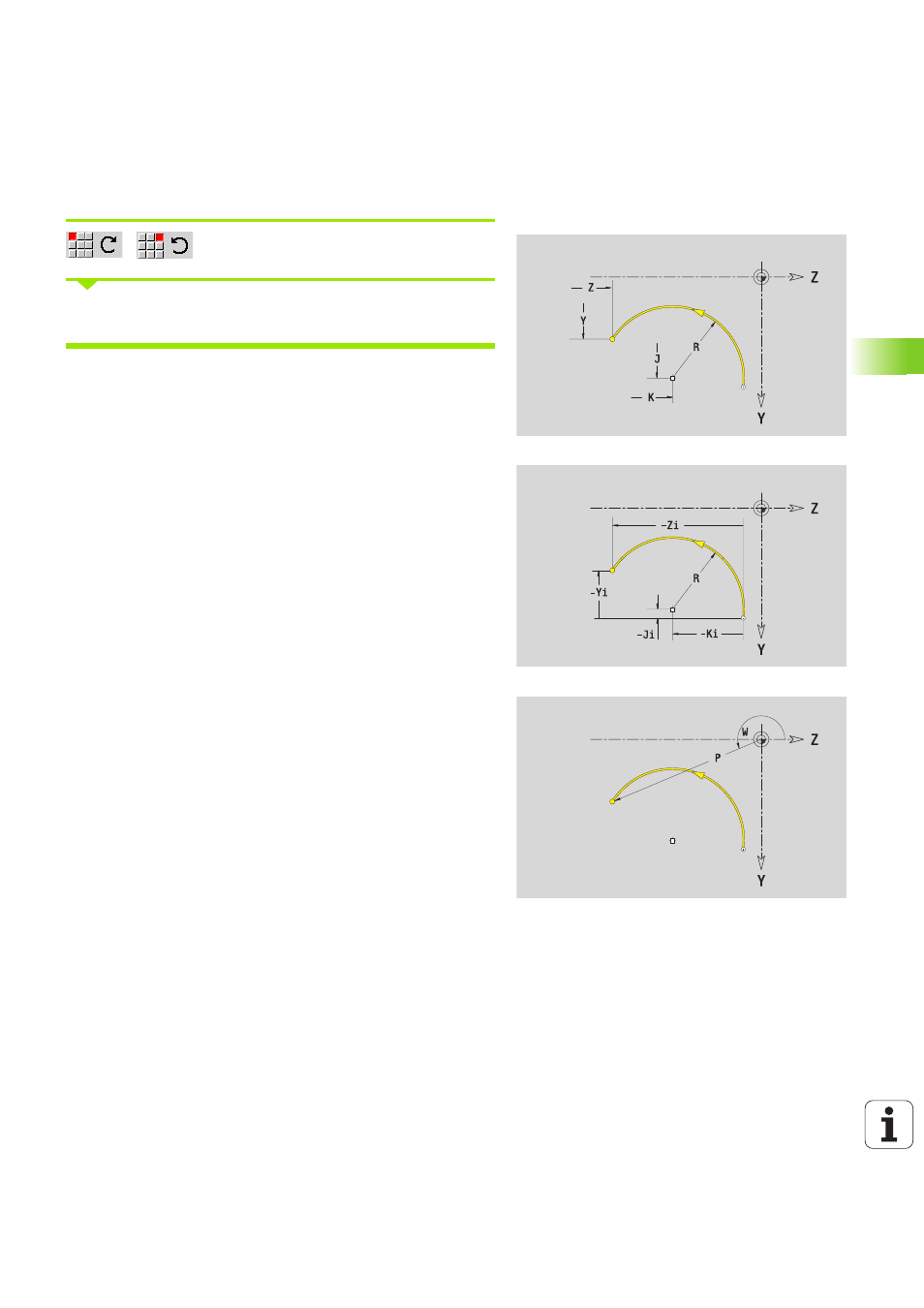

Kreisbogen YZ-Ebene
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G182 bzw. G183.
Parameter
Y, Z
Zielpunkt (Endpunkt des Kreisbogens)
Yi, Zi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
P
Zielpunkt polar (Radiusmaß)
Pi
Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
W
Zielpunkt polar – Winkel
Wi
Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
J, K
Mittelpunkt Kreisbogen
Ji, Ki
Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X, Z)
PM
Mittelpunkt Kreisbogen polar
PMi
Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
WM
Mittelpunkt Kreisbogen polar – Winkel
WMi
Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R
Radius
ANs
Tangentenwinkel im Startpunkt
ANe
Tangentenwinkel im Zielpunkt
ANp
Winkel zum vorherigen Element
ANn
Winkel zum Nachfolgeelement
