5.4 ICP-Konturen erstellen
Eine ICP-Kontur besteht aus einzelnen Konturelementen. Sie erstellen
die Kontur durch sequenzielle Eingabe der einzelnen Konturelemente.
Den Startpunkt legen Sie vor der Beschreibung des ersten Elements
fest. Der Endpunkt wird durch den Zielpunkt des letzten
Konturelements bestimmt.
Eingegebene Konturelemente/Teilkonturen werden sofort angezeigt.
Durch Lupen- und Verschiebefunktionen passen Sie die Darstellung
beliebig an.
Das im Folgenden erläuterte Prinzip gilt für alle ICP-Konturen,
unabhängig davon, ob Sie für die Zyklenprogrammierung oder für
smart.Turn bzw. für die Dreh- oder Fräsbearbeitung eingesetzt
werden.
ICP-Kontur eingeben
Wird die Kontur neu erstellt, fragt die CNC PILOT zuerst nach den
Koordinaten des Konturstartpunkts.
Lineare Konturelemente: Wählen Sie die Richtung des Elements
anhand des Menü-Symbols aus und vermaßen es. Bei horizontalen
und vertikalen Linearelementen ist die Eingabe der X- bzw. Z-
Koordinaten nicht erforderlich, wenn keine ungelösten Elemente
vorhanden sind.
Zirkulare Konturelemente: Wählen Sie den Drehsinn des
Kreisbogens anhand des Menü-Symbols aus und vermaßen den
Bogen.
Nach der Auswahl des Konturelements geben Sie die bekannten
Parameter ein. Nicht definierte Parameter errechnet die CNC PILOT
anhand der Daten benachbarter Konturelemente. In der Regel
beschreiben Sie die Konturelemente so, wie sie in der
Fertigungszeichnung vermaßt sind.
Bei der Eingabe von linearen oder zirkularen Elementen wird der
Startpunkt
zwar zu Ihrer Information angezeigt, er ist aber nicht
editierbar. Der Startpunkt entspricht dem Endpunkt des letzten
Elements.
Zwischen Linien- und Bogenmenü wechseln Sie per Softkey.
Formelemente (Fase, Verrundung und Freistiche) wählen Sie per
Menütaste an.

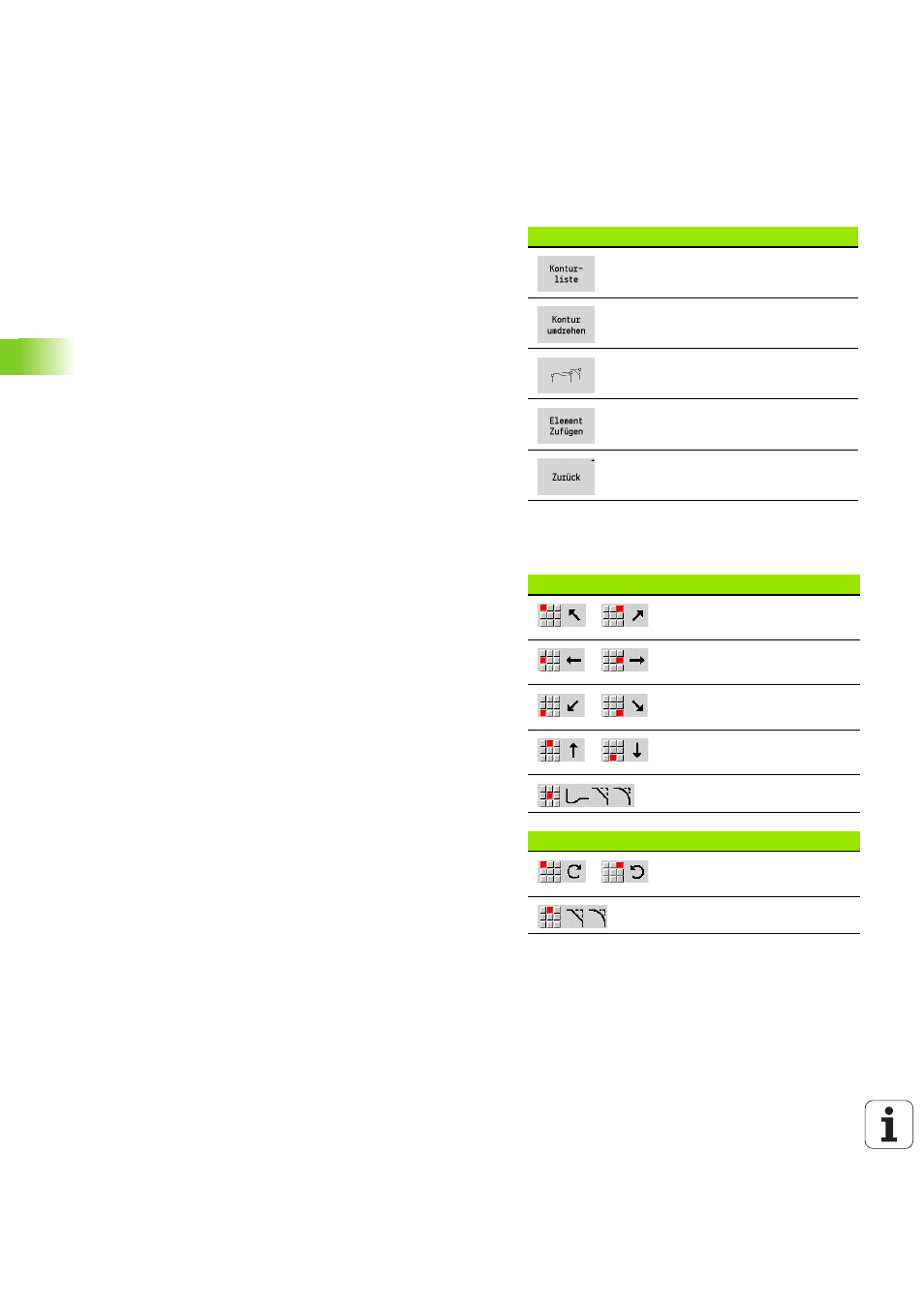

Softkeys im ICP-Editor - Hauptmenü
Öffnet den Dateiauswahldialog für
ICP-Konturen.
Invertiert die Definitionsrichtung der
Kontur.
Nachträgliches Einfügen von
Formelementen.
Fügt an die bestehende Kontur ein
Element an.
Führt zurück in den Dialog, der ICP
aufgerufen hat.
Menüpunkte Linienmenü
Linie mit Winkel im
angezeigten Quadranten
Horizontale Linie in
angezeigter Richtung
Linie mit Winkel im
angezeigten Quadranten
Vertikale Linie in angezeigter
Richtung
Formelementmenü aufrufen
Menüpunkte Bogenmenü
Kreisbogen im angezeigten
Drehsinn
Formelementmenü aufrufen
