n 6.3 Ansichten
Wegdarstellung
Eilgangwege werden als weiße gestrichelte Linie dargestellt.

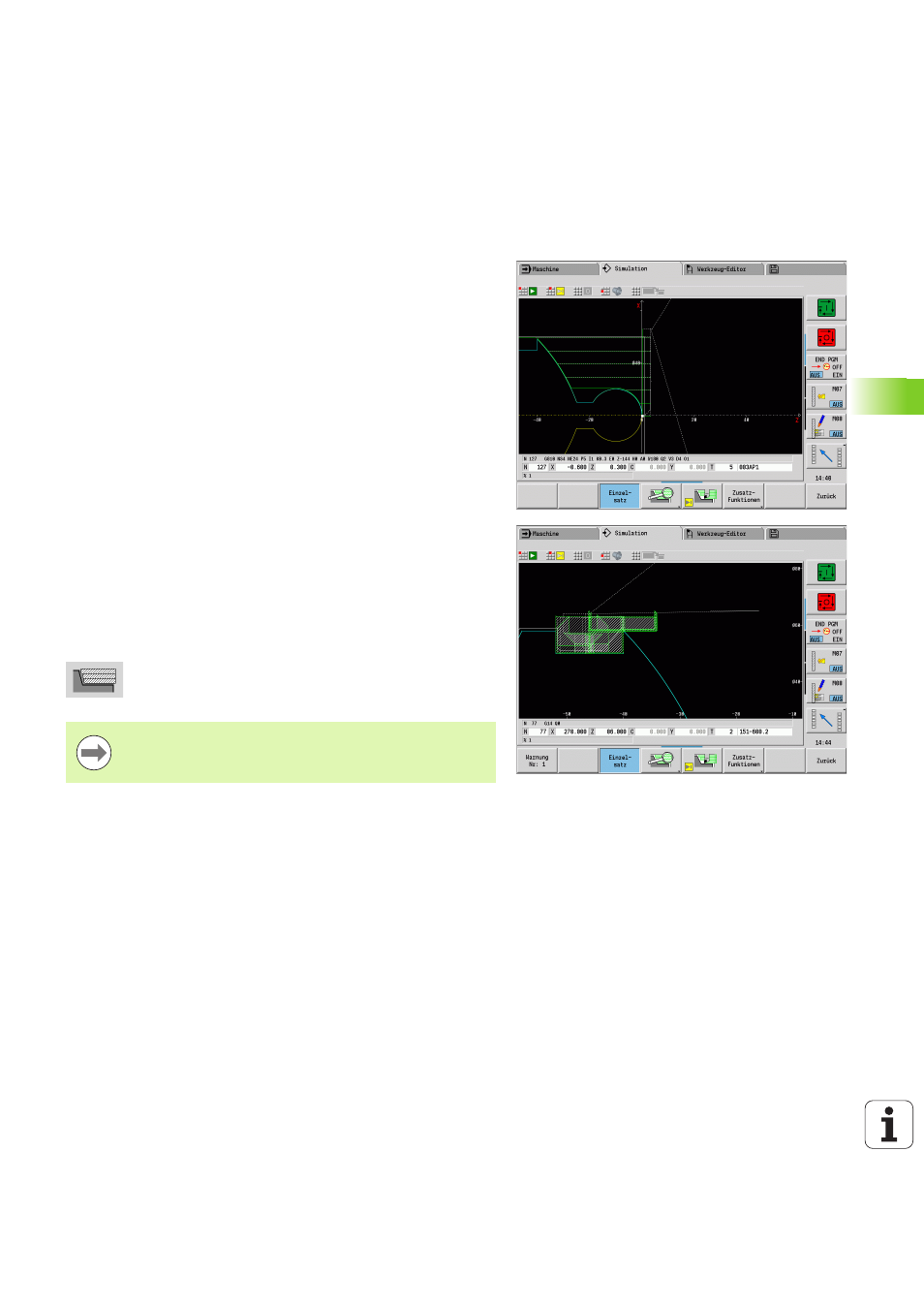

Vorschubwege werden abhängig von der Softkeyeinstellung als Linie
oder als „Schneidspur“ dargestellt:
 Liniendarstellung: Eine durchgezogene Linie repräsentiert den
Weg der theoretischen Schneidenspitze. Die Liniendarstellung ist
gut geeignet, um einen schnellen Überblick über die
Schnittaufteilung zu erhalten. Sie ist aber für eine genaue
Konturkontrolle weniger geeignet, da der Weg der theoretischen
Schneidenspitze nicht der Werkstückkontur entspricht. Diese
„Verfälschung“ wird durch die Schneidenradiuskorrektur
kompensiert.
 Schneidspurdarstellung: Die Simulation stellt die vom
„schneidenden Bereich“ des Werkzeugs überfahrene Fläche
schraffiert dar. Das heißt, Sie sehen den zerspanten Bereich unter
Berücksichtigung der exakten Schneidengeometrie
(Schneidenradius, Schneidenbreite, Schneidenlage, etc.). So
kontrollieren Sie in der Simulation, ob Material stehen bleibt, die
Kontur verletzt wird oder Überlappungen zu groß sind. Die
Schneidspurdarstellung ist insbesondere bei Stech-/
Bohrbearbeitungen und bei der Bearbeitung von Schrägen
interessant, da die Werkzeugform für das Ergebnis entscheidend
ist.
Schneidspurdarstellung aktivieren:
 Bei aktiviertem Softkey werden die Verfahrwege als
„Schneidspur“ dargestellt.
Die Simulationsgeschwindigkeit beeinflussen Sie mit dem
User-Parameter „Simulation/Allgemeine Einstellungen/
Weg-Verzögerung“.
