HEIDENHAIN CNC PILOT 640 565
8.2 P
a
ra
met
e
r

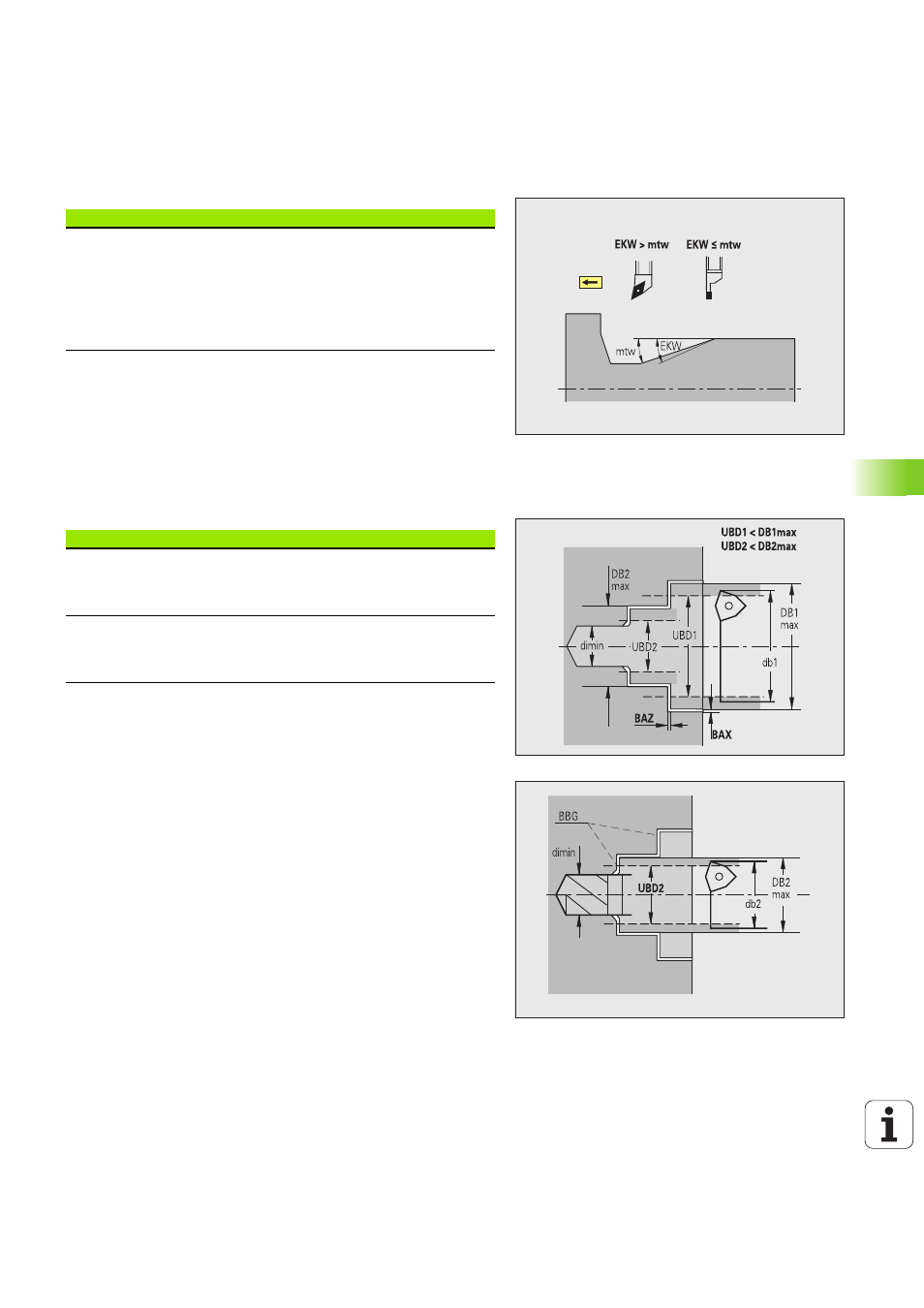

Globale Fertigteilparameter
Zentrisches Vorbohren
Zentrisches Vorbohren – Werkzeugwahl
Das Vorbohren erfolgt in maximal 3 Stufen:
 1. Vorbohrstufe (Grenzdurchmesser UBD1)
 2. Vorbohrstufe (Grenzdurchmesser UBD2)
 Fertigbohrstufe
 Fertigbohren erfolgt bei: dimin <= UBD2
 Werkzeugwahl: db = dimin
Bezeichnungen in den Bildern:
 db1, db2: Bohrerdurchmesser
 DB1max: maximaler Innendurchmesser 1. Bohrstufe
 DB2max: maximaler Innendurchmesser 2. Bohrstufe
 dimin: minimaler Innendurchmesser
Globale Fertigteilparameter
Max. Einwärtskopierwinkel [EKW]
Grenzwinkel bei eintauchenden Konturbereichen zur
Unterscheidung zwischen Dreh- oder Stechbearbeitung (mtw
= Konturwinkel).
 EKW > mtw: Freidrehung
 EKW <= mtw: undefinierter Einstich (kein Formelement)
Werkzeugwahl
1. Bohrgrenzdurchmesser [UBD1]
 1. Vorbohrstufe: wenn UBD1 < DB1max
 Werkzeugwahl: UBD1 <= db1 <= DB1max
2. Bohrgrenzdurchmesser [UBD2]
 2. Vorbohrstufe: wenn UBD2 < DB2max
 Werkzeugwahl: UBD2 <= db2 <= DB2max
