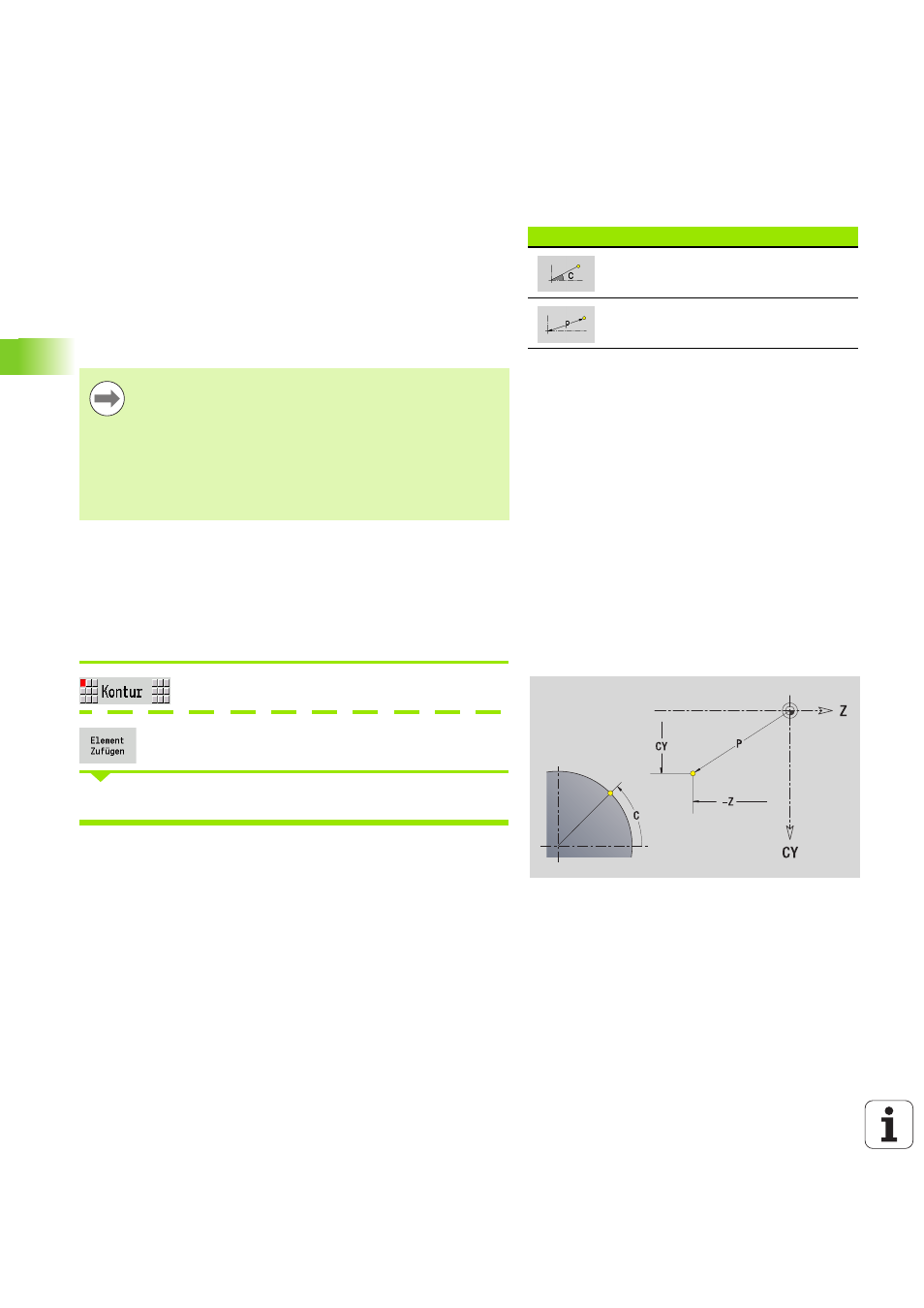

5.10 Konturelemente Mantelfläche
Mit den „Konturelementen der Mantelfläche“ erstellen Sie komplexe
Fräskonturen.
 Zyklenbetrieb: Konturen für radiale ICP-Fräszyklen
 smart.Turn: Konturen für die Bearbeitung mit der C-Achse
Konturelemente der Mantelfläche vermaßen Sie kartesisch oder polar.
Alternativ zum Winkelmaß können Sie das Streckenmaß verwenden.
Die Umschaltung erfolgt per Softkey (siehe Tabelle).
Startpunkt Mantelflächenkontur
Im ersten Konturelement der Kontur geben Sie die Koordinaten für
Startpunkt und Zielpunkt ein. Die Eingabe des Startpunktes ist nur im
ersten Kontutelement möglich. In nachfolgenden Konturelementen
ergibt sich der Startpunkt aus dem jeweils vorherigen Konturelement.
Menütaste Kontur drücken
Softkey Element Zufügen drücken
Startpunkt festlegen
Softkeys für Polarkoordinaten
Schaltet das Feld von Streckenmaß
auf die Eingabe des Winkels C um.
Schaltet das Feld auf die Eingabe des
polaren Maßes P um.
Das Streckenmaß entspricht der Mantelabwicklung am
Bezugsdurchmesser.
 Bei Mantelflächenkonturen wird der
Bezugsdurchmesser im Zyklus festgelegt. Dieser
Durchmesser gilt bei allen folgenden Konturelementen
als Referenz für das Streckenmaß.
 Beim Aufruf aus smart.Turn wird der
Bezugsdurchmesser in den Referenzdaten festgelegt.
