HEIDENHAIN CNC PILOT 640 445
5.13 Mant
elfläc
henk
ont
ur
en in smar
t.T
u
rn

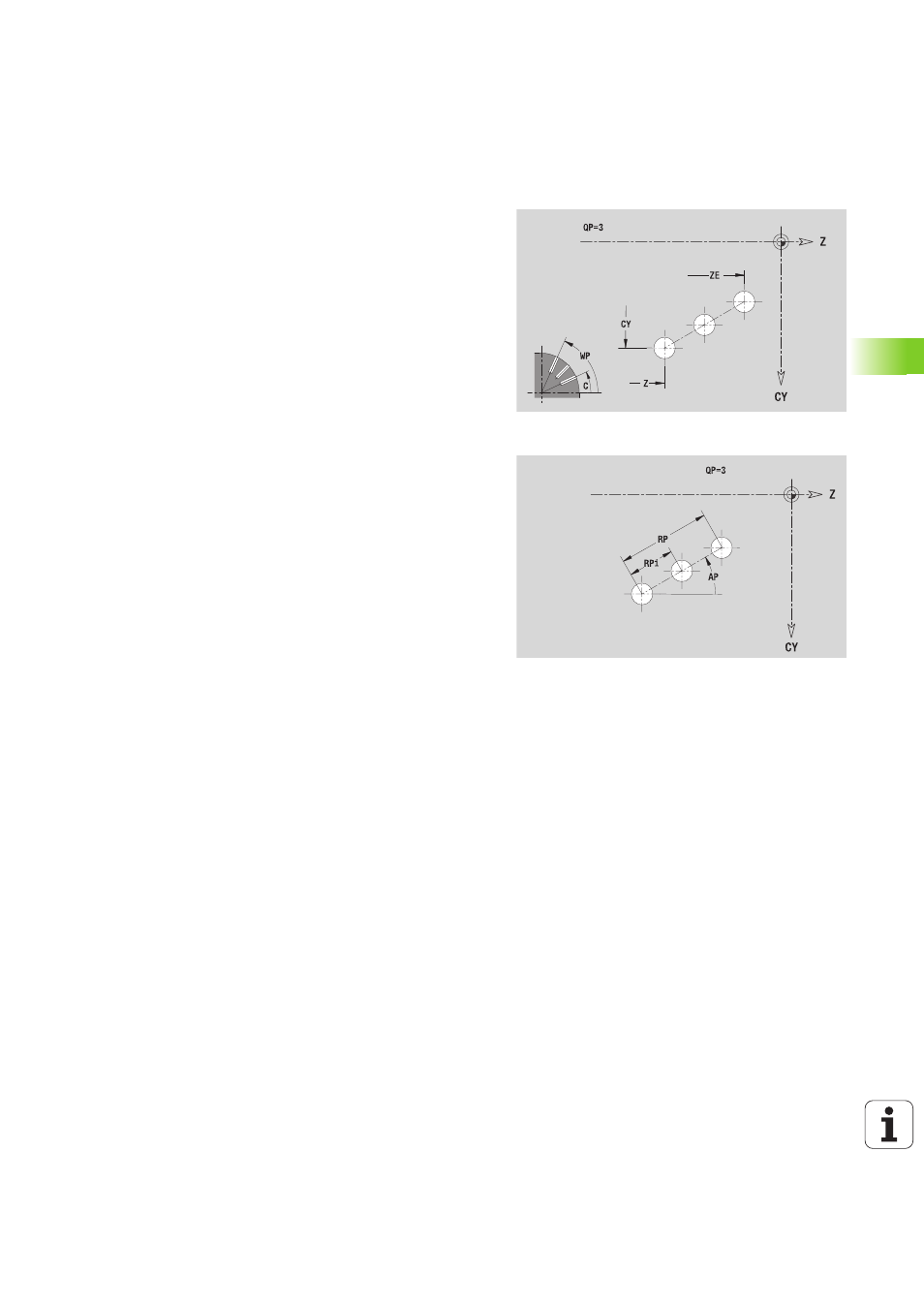

Lineares Muster Mantelfläche
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 427).
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe bzw.
Bohrtiefe (–1*BT).
 ein G411 mit den Parametern des Musters.
 die G-Funktion und Parameter der Figur/der Bohrung.
 ein G309.
Referenzdaten Mantelfläche
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
Parameter Muster
Z
1. Musterpunkt
CY 1. Musterpunkt als Streckenmaß (Bezug: Durchmesser XR)
C 1. Musterpunkt (Winkel)
QP Anzahl Musterpunkte
ZE Endpunkt Muster
ZEi Abstand zwischen zwei Musterpunkten (in Z-Richtung)
WP Endpunkt Muster (Winkel)
WPi Abstand zwischen zwei Musterpunkten (Winkel)
AP Lagewinkel
RP Gesamtlänge Muster
RPi Abstand zwischen zwei Musterpunkten
Parameter der gewählten Figur/der Bohrung
